Pinakamahuhusay na Kasanayan para sa Pag-install ng Centrifugal Pump Foundation: Anim na Kritikal na Alituntunin para sa Foundation Bolts at Grouting

Sa sektor ng likidong pang-industriya,Teffikobinibigyang-diin ng mga inhinyero ang isang pangunahing prinsipyo: "Ang katatagan ng bomba ay pantay na tinutukoy ng disenyo at pundasyon nito." Ang katumpakan ng pag-install ng bolt ng pundasyon ay direktang nagdidikta sa natural na dalas at mga antas ng panginginig ng boses ng isang centrifugal pump sa panahon ng operasyon.

Nasa ibaba ang anim na kritikal na teknikal na kinakailangan para sa mga butas ng bolt ng pundasyon at mga pamamaraan ng grouting, na ibinubuod ng teknikal na koponan ng Teffiko para sa sanggunian sa pagtatayo.

1. Precision Positioning: Dimensional Accuracy at Levelness

Ang katumpakan ay ang pundasyon ng katatagan. Bago mag-grouting, ang mahigpit na pag-verify laban sa mga teknikal na detalye ng tagagawa ng pump ay sapilitan.

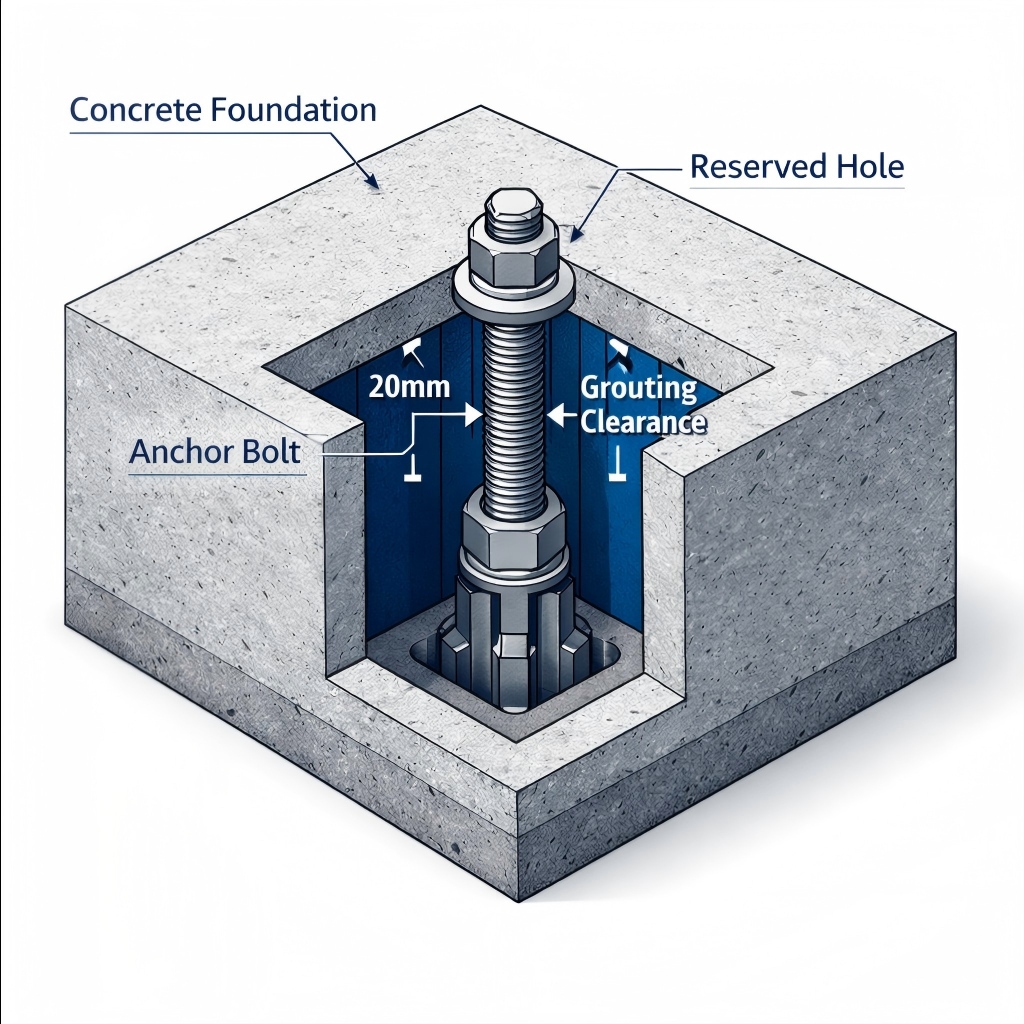

• Dimensional Consistency: Dapat na mahigpit na tumugma ang spacing at diameter ng foundation bolts sa pump base o mga sukat ng unit. Kahit na ang mga maliliit na paglihis ay maaaring maging sanhi ng sapilitang pagpupulong, na nag-uudyok sa paunang diin sa pump shaft.
• Kinakailangan sa Levelness: Ang paglihis ng levelness ng ibabaw ng pundasyon ay dapat kontrolin sa loob ng 0.5 mm bawat metro (o ayon sa tinukoy ng tagagawa ng kagamitan).
• Teknikal na Pananaw: Ang paglampas sa tolerance na ito ay nagdudulot ng torsional deformation ng pump casing sa pagkakabit. Ito ay nakompromiso ang mechanical seal face fit, na humahantong sa pagtagas at labis na vibration—isang pangunahing sanhi ng hindi maipaliwanag na mga pagkabigo ng seal.

2. Consolidation Technique: Pag-iwas sa Pagkiling at Pag-alis

Ang wastong pagsasama-sama ng kongkreto sa paligid ng mga bolt ng pundasyon ay kritikal para sa integridad ng istruktura.

• Pigilan ang Pagkiling: Ang mga vibrator ay hindi dapat direktang makipag-ugnayan o magbigay ng lateral pressure sa mga bolt ng pundasyon. Ang direktang pakikipag-ugnay ay maaaring maging sanhi ng pagtabingi ng mga bolts. Ang isang tilted bolt ay nagreresulta sa non-vertical load distribution, na lumilikha ng shear stress concentration points sa nut interface.
• Tanggalin ang Pag-alis: Ang mga ligtas na hakbang sa pag-aayos ay dapat ipatupad sa panahon ng pagtatayo upang matiyak na ang lahat ng mga naka-embed na bahagi (bolts at manggas) ay mananatiling nakatigil na walang displacement sa panahon ng proseso ng pagbuhos.

3. Timing Control: Ang 75% Strength Threshold at Secondary Grouting

Ang timing ay madalas na ang pinaka-napapabayaang kadahilanan sa minamadaling iskedyul ng konstruksiyon.

• Threshold ng Lakas: Dapat makamit ng primary foundation concrete ang hindi bababa sa 75% ng idinisenyong lakas ng compressive nito bago i-level, ihanay, at maayos ang pump unit. Ang maagang pag-load ay nanganganib sa hindi pantay na pag-aayos ng pundasyon.
• Pagkakasunud-sunod ng Proseso: Ang pangalawang grouting ay dapat lamang magpatuloy pagkatapos na ang kagamitan ay tiyak na nakahanay at permanenteng naayos.
• Pinakamainam na Kapal: Ang kapal ng pangalawang grouting layer ay dapat na mahigpit na mapanatili sa pagitan ng 30 mm at 70 mm.
• Teknikal na Pagsusuri: Ang mga layer na mas manipis sa 30 mm ay walang sapat na masa upang mabisang maglipat ng mga load at madaling ma-crack. Ang mga layer na mas makapal sa 70 mm ay bumubuo ng labis na pag-urong stress, na humahantong sa panloob na pag-crack. Ang 30–70 mm range ay ang na-verify na "safety zone" para sa paglipat ng load.

4. Paghahanda ng Interface: Pagkontrol sa Kalinisan at Halumigmig

Ang bono sa pagitan ng umiiral at bagong kongkreto ay isang kritikal na mahinang punto na nangangailangan ng dalawahang pananggalang.

• Pamantayan sa Paglilinis: Ang ibabaw na itinalaga para sa pangalawang grouting ay dapat hugasan nang lubusan upang maalis ang lahat ng langis, alikabok, laitance, at maluwag na mga particle.
• Kondisyon ng Kahalumigmigan: Ang substrate ay dapat na saturated surface-dry (SSD)—ganap na basa ngunit walang tumatayong tubig—bago ang grouting. Pinipigilan nito ang lumang kongkreto na sumipsip ng moisture mula sa bagong grawt, na makakompromiso sa lakas ng bono.
• Pag-iingat sa Mababang Temperatura: Kung bumaba ang temperatura sa paligid sa ibaba 0°C, dapat na ipatupad ang agarang mga hakbang laban sa pagyeyelo upang maiwasan ang pagyeyelo sa interface, na sumisira sa kakayahan sa pagbubuklod.

5. Pagpili ng Materyal: High-Strength Fine-Aggregate Concrete

Para sa mga high-precision na kagamitan tulad ng multistage centrifugal pump, ang pagtutukoy ng materyal ay pinakamahalaga.

• Pinagsama-samang Pagtutukoy: Ang pinong durog na kongkretong bato ay ginustong upang matiyak na ang grawt ay ganap na napupunan ang makitid na mga butas ng bolt at mga puwang sa base na walang mga voids.
• Hierarchy ng Lakas: Ang grado ng compressive strength ng grouting material ay dapat na mas mataas ng isang grado kaysa sa primary foundation concrete.
• Prinsipyo ng Engineering: Ang konsepto ng isang "malakas na shell, mahinang core" ay hindi wasto dito. Ang layer ng pag-install ay dapat na mas malakas kaysa sa base upang epektibong mawala ang mga dynamic na load na nabuo sa panahon ng pagpapatakbo ng pump, na pumipigil sa pagkasira ng stress sa mismong pundasyon.

6. Kapaligiran sa Paggamot: Thermal Protection sa ibaba 5°C

Ang pagpapagaling ay ang pangwakas at pinaka mapagpasyang hakbang para sa pangmatagalang tibay.

• Kritikal na Temperatura Threshold: Kapag bumaba ang temperatura sa paligid sa ibaba 5°C, ang reaksyon ng hydration ng semento ay bumagal nang malaki, na nakakapinsala sa pagbuo ng lakas.
• Mga Mandatoryong Panukala: Ang mahigpit na thermal insulation o mga hakbang sa pag-init ay dapat ilapat sa buong panahon ng paggamot ng pangalawang layer ng grouting.
• Babala sa Panganib: Ang hindi wastong pagpapagaling sa mababang temperatura ay maaaring magresulta sa pagkabigong maabot ng layer ng grawt ang lakas ng disenyo, na lumilikha ng isang nakatagong panganib sa pagkabigo ng istruktura sa panahon ng pagpapatakbo ng bomba.

Konklusyon

Ang kasabihang "Ang mga detalye ay tumutukoy sa tagumpay o kabiguan" ay partikular na nauugnay sacentrifugal pumppag-install. Mula sa dimensional na katumpakan ng mga nakareserbang butas hanggang sa mahigpit na mga protocol ng pangalawang grouting at katumpakan ng bolt sa antas ng milimetro, bawat hakbang ay magkakaugnay.Teffikosumusunod sa mga mahigpit na pamantayang ito upang kontrolin ang bawat detalye, tinitiyak ang matatag at maaasahang operasyon ng mga kagamitan sa bomba sa pamamagitan ng propesyonal na pagpapatupad at pagtiyak sa kalidad.
