Pag-diagnose ng Fluoroplastic Centrifugal Pump Malfunctions sa pamamagitan ng Tunog

Sa mga planta ng petrochemical,fluoroplastic centrifugal pumpay malawakang ginagamit upang ilipat ang lubhang kinakaing unti-unti na media. Salamat sa kanilang natatanging lined na istraktura, ang anumang bahagyang abnormal na ingay ay maaaring maging pasimula sa sakuna na pagkabigo ng kagamitan.

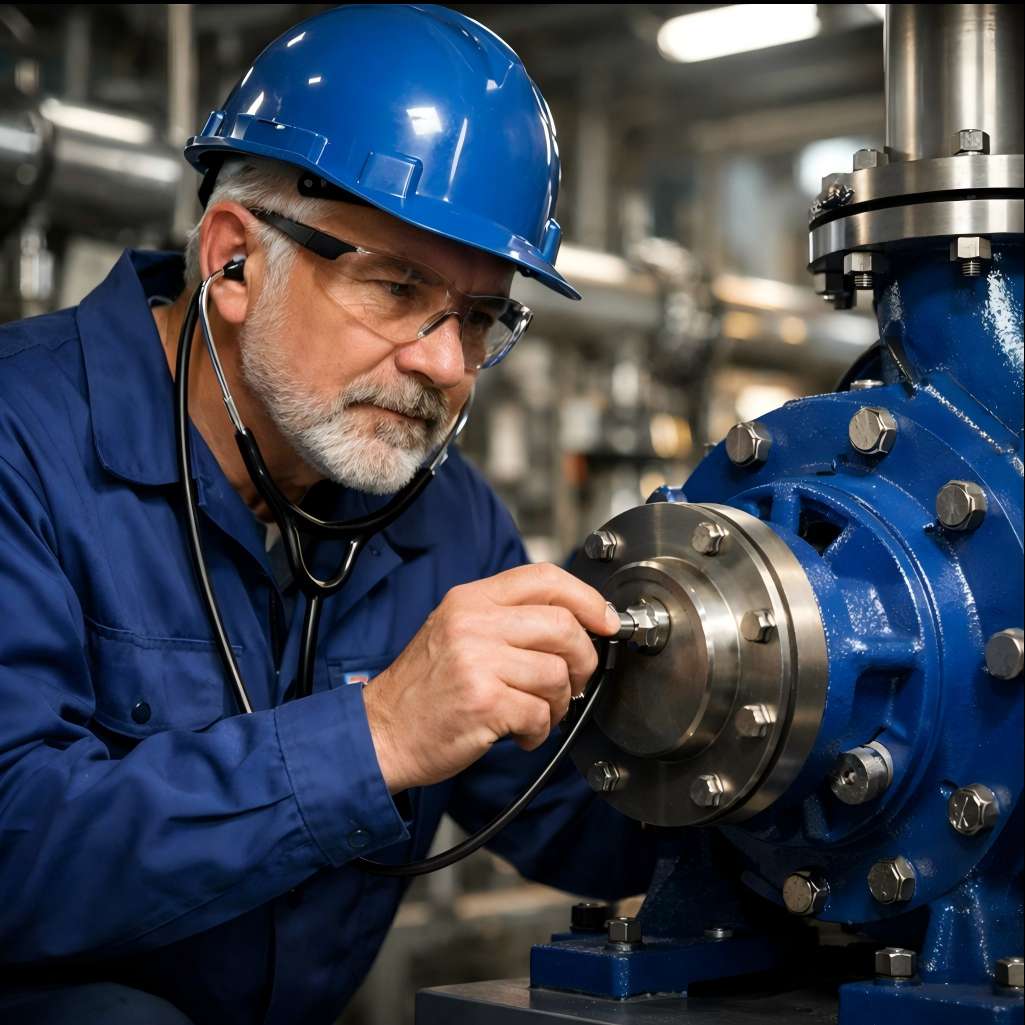

Bilang isang teknikal na eksperto sa Teffiko, gagabayan kita upang tumpak na tukuyin ang sub-healthy na estado ng mga yunit ng bomba sa pamamagitan ng pag-unawa sa "wika" ng tunog.

I. Abnormal Rolling Bearing Noises: Mula sa Pagsipol hanggang sa Pag-crack

Ang mga bearings ay ang "puso" ng isang pump, at ang mga pagbabago sa kanilang operating ingay ay pinakamahusay na sumasalamin sa mga kondisyon ng pagpapadulas at mekanikal na integridad. Batay sa pagsusuri ng maraming on-site na kaso, ikinategorya namin ang pagdadala ng mga abnormal na ingay sa sumusunod na apat na uri:

1. Patuloy na Pagsipol → Hindi Sapat na Lubricant

Diagnosis:Ang tuluy-tuloy, pare-parehong high-frequency whistle ay karaniwang nagpapahiwatig ng natuyong grasa o hindi sapat na lubricant sa bearing housing.

Mga panganib:Ang friction-induced heating ay magdudulot ng matinding pagtaas sa temperatura ng bearing at mapabilis ang pagtanda ng hawla.

Mga solusyon:Agad na suriin ang antas ng pampadulas at lagyang muli ng espesyal na grasa alinsunod sa mga pagtutukoy ng tagagawa. Huwag mag-overfill, upang maiwasan ang pagbuo ng init mula sa paggulo ng grasa.

2. Dull Humming → Labis na Panghihimasok sa Assembly

Diagnosis:Ang isang mapurol na ugong na sinamahan ng pagtaas ng temperatura mula sa isang bagong pinalit na bearing ay kadalasang sanhi ng labis na radial interference sa panahon ng pagpupulong, na humahantong sa matigas na pag-ikot ng mga rolling elements.

Mga panganib:Ang pangmatagalang operasyon ay magreresulta sa maagang pagkapagod na spalling ng mga raceway.

Mga solusyon:I-shut down ang pump upang suriin muli ang bearing clearance at magkasya ang mga tolerance; palitan ang tindig kung kinakailangan.

3. Pasulpot-sulpot na Epekto at Kalampag → Surface Spalling

Diagnosis:Ang pag-pit o spalling sa mga raceway ng inner/outer bearing ring o sa ibabaw ng rolling elements ay magdudulot ng pasulput-sulpot na ingay sa epekto habang tumatakbo, na may kapansin-pansing vibration na nararamdaman ng kamay.

Mga panganib:Ang spalled area ay lalawak nang mabilis, na humahantong sa bearing seizure.

Mga solusyon:Agad na isara ang bomba at palitan ang tindig; siyasatin ang journal at bearing housing para sa pagsusuot.

4. Matinding Kaluskos o Paglalaslas → Matinding Pinsala

Diagnosis:

• Kaluskos:Nangyayari ang hindi maayos na ingay ng pag-crack kapag nabasag ang hawla, nabasag ang mga gumulong elemento, o pumuputok ang mga panloob/panlabas na singsing.
• Swishing:Ang isang malakas na ingay na parang daloy ng hangin ay lumilikha kapag ang clearance sa pagitan ng mga gumulong na elemento at ang hawla ay labis na malaki.

Mga panganib:Ang tindig ay maaaring masira anumang oras, na nagiging sanhi ng pagkuskos ng rotor sa pump casing.

Mga solusyon:Magsagawa ng emergency shutdown! Mahigpit na ipinagbabawal ang operasyon; ang buong pagpupulong ng tindig ay dapat na i-disassemble at palitan.

II. Mga Ingay ng Cavitation: Mapanganib na Pag-crack at Popping

Mga Katangian ng Tunog

Ang pinakakaraniwang ingay ng cavitation sa isang pump ay isang tunog ng kaluskos at popping na katulad ng pagprito ng bacon. Ang ingay na ito ay nagmumula sa epekto ng micro-jet na nabuo ng agarang pagbagsak ng mga bula sa high-pressure zone.

Mga Natatanging Panganib para sa Fluoroplastic Pumps

Bagaman ang mga katangian ng tunog ay katulad ng sa mga metal na bomba, ang mga kahihinatnan ay mas malala. Ang mga fluoroplastic ay may mas mababang pagtutol sa pisikal na epekto kaysa sa mga metal. Ang matagal na pagguho ng cavitation ay bubuo ng honeycomb pitting sa inner lining surface ng impeller at pump cover, na mabilis na nagpapanipis sa lining at sa huli ay nagiging sanhi ng pagpasok ng housing ng napaka-corrosive na media.

Mga solusyon

• Suriin ang NPSHa: Tiyaking ang net positive suction head na magagamit ay mas malaki kaysa sa net positive suction head na kinakailangan (NPSHr).
• Ayusin ang mga kondisyon sa pagpapatakbo: Iwasan ang pangmatagalang operasyon ng bomba sa sobrang mababa o mataas na mga rate ng daloy; gumana nang mas malapit sa pinakamahusay na punto ng kahusayan (BEP) hangga't maaari.
• Pagkontrol ng bentilasyon at temperatura: Siyasatin ang suction pipeline para sa pagtagas ng hangin at naaangkop na bawasan ang katamtamang temperatura.

III. Low-Flow Noises: Ang Na-misdiagnosed na "Gravel Impact Sound"

Mga Katangian ng Tunog

Sa ilalim ng mababang daloy ng mga kondisyon, ang ilang mga fluoroplasticmga sentripugal na bomba(lalo na ang mga volute-type na disenyo) ay gumagawa ng mas malakas na ingay na katulad ng cavitation, na parang graba na tumatama sa pump casing.

Malalim na Pagsusuri

Hindi ito totoong cavitation ngunit sanhi ng recirculation vortices. Kapag ang daloy ng rate ay mas mababa sa halaga ng disenyo, ang matinding recirculation at vortices ay nabubuo sa impeller outlet, na nakakaapekto sa volute tongue.

• Pagkukulang sa Disenyo:Ang ingay ng epekto na ito ay partikular na kapansin-pansin kung ang dila ng bomba ay hindi maayos na nakaposisyon.
• Mga panganib:Ang pangmatagalang operasyon sa ilalim ng ganitong mga kondisyon ay hindi lamang nagdudulot ng istorbo mula sa ingay ngunit humahantong din sa matinding panginginig ng boses ng katawan ng bomba, na nagreresulta sa mekanikal na seal failure at napaaga na pinsala sa tindig.

Mga solusyon

I-activate ang minimum flow recirculation loop: Mag-install ng automatic recirculation valve para matiyak na ang minimum flow rate ng pump ay hindi bababa sa 30% ng design value.

Ayusin ang discharge valve: Buksan ang discharge valve nang naaangkop upang mapataas ang rate ng daloy ng system.

IV. Looseness Noises: Mga Panganib sa Pagkabali sa Likod ng Pana-panahong Clunking

Ito ang pinaka-mapanganib na uri ng kasalanan at nangangailangan ng pinakamataas na pagbabantay!

Mga Katangian ng Tunog

Nagkakaroon ng kakaibang panaka-nakang ingay na epekto ng clunking, at ang dalas ng ingay ay kadalasang kasabay ng o maramihang bilis ng pag-ikot.

Nakamamatay na Mekanismo

Ito ay sanhi ng pagluwag ng mga bahagi ng rotor (impeller, shaft sleeve) sa baras.

1.Gravitational Effect:Habang umiikot ang baras, lumulubog ang maluwag na manggas ng impeller/shaft dahil sa gravity, na lumilikha ng clearance (kahit hanggang 1-3mm) sa baras.

2. Pana-panahong Epekto:

• Kapag ang matambok na gilid ng baluktot na pump shaft ay umiikot pababa, tinatamaan nito ang impeller, na nagiging dahilan upang ito ay lumipat pababa.
• Kapag ang matambok na gilid ay umiikot paitaas, muli itong humampas sa impeller, na nagiging sanhi ng pag-angat nito.
• Kung baluktot ang baras, mas malaki ang impact amplitude at mas matindi ang ingay.

3. Chain Reaction:Bilang karagdagan sa pagtagas ng hangin, ang mas matinding kahihinatnan ay ang paghahalili ng stress ay magdudulot ng mga bitak sa impeller, o kahit na direktang pagkabali ng pump shaft sa gilid ng fitting area.

4.Spacer Sleeve Isyu:Kung ang spacer na manggas ng rolling bearing ay hindi ganap na naka-compress, ito rin ay magra-rattle pataas at pababa sa axial clearance, na magbubunga ng kaunting impact noise.

Mga solusyon

• Agarang Pagsara:Ang ganitong uri ng kasalanan ay umuunlad nang napakabilis; Ang patuloy na operasyon ay malamang na humantong sa pagkasira ng baras at mga aksidente sa pagtagas.
• Pag-disassembly at Inspeksyon:Suriin ang fit clearance sa pagitan ng impeller, shaft sleeve at ng shaft; siyasatin ang baras para sa baluktot na pagpapapangit.
• Pag-aayos o Pagpapalit:Magsagawa ng spray repair sa mga maluwag na bahagi o palitan ang mga ito ng mga bago; i-realign ang pump shaft at higpitan ang lock nut sa mahigpit na alinsunod sa mga kinakailangan ng torque.

Konklusyon

Ang tunog ay ang pinaka-intuitive na "wika" ng fluoroplastic centrifugal pump, at ang pag-unawa dito ay nangangahulugan ng pag-unawa sa ilalim ng kaligtasan ng kagamitan. Ang tumpak na diagnosis na batay sa ingay ay hindi lamang nagbibigay-daan sa iyo na makabuluhang bawasan ang mga gastos sa pagpapanatili ngunit bumuo din ng isang solidong hadlang sa kaligtasan para sa paggawa ng kemikal.
