Detalyadong paliwanag ng mga karaniwang plano sa pag -flush 1/11/53A/53B

Sa pag -install, komisyon, pagpapanatili at pangangalaga ng mga sistemang pang -industriya na likido (tulad ng mga bomba, balbula, pipelines, heat exchangers at iba pang kagamitan), ang flushing plan ay isang pangunahing proseso upang alisin ang mga impurities (weld slag, kalawang, alikabok, mantsa ng langis) sa system at matiyak ang ligtas na operasyon ng kagamitan.

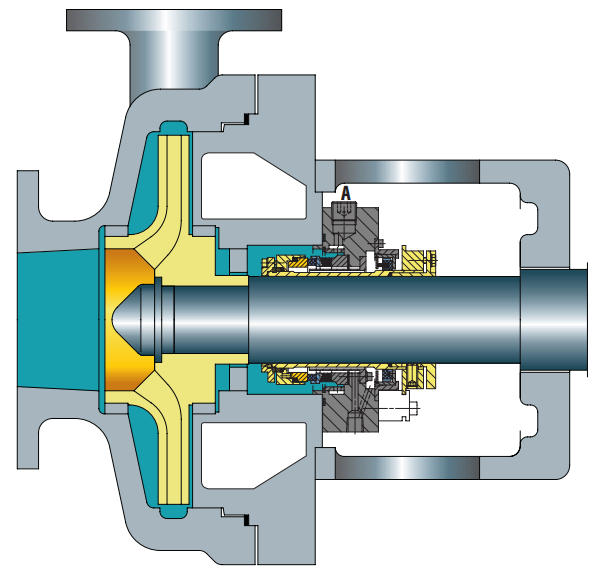

I. Plano 1: Single-loop Straight-Through Flushing (Basic Universal Type)

1. Pangunahing kahulugan

Ang Plano 1 ay hindi nangangailangan ng anumang panlabas na pipelines.Ito ay nagsisilbing panloob na pipeline ng flushing para sa mga mekanikal na seal.Unlike Plan 11, ang flushing pipeline ay hindi nakalantad sa kapaligiran, kaya pinipigilan ang mga mataas na viscosity fluid mula sa pagyeyelo/polymerizing sa mababang temperatura.

2. Naaangkop na mga senaryo

• Karaniwang ginagamit para sa mga pahalang na bomba.
• Ang mga likidong mataas na lagkit na madaling kapitan ng pampalapot, solidification o polymerization.
• Mas angkop para sa mga bomba ng ANSI.

3. Pag -iingat

• Ang daloy ng rate ng flushing fluid ay dapat na sapat upang alisin ang init mula sa silid ng mekanikal na selyo.
• Hindi tulad ng Plano 11, ang flushing fluid ay bihirang nakadirekta sa mukha ng selyo.
• Hindi inirerekomenda para sa mga maruming produkto, dahil madali nilang mai -clog ang flushing pipeline.
• Hindi naaangkop sa mga vertical na bomba.

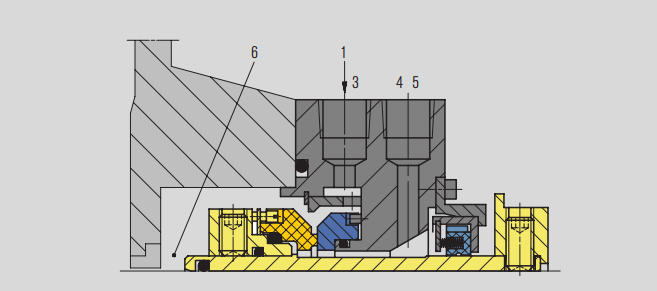

Mga detalye ng silid ng selyo

1. Flushing Port (F), naka -plug (para sa posibleng hinaharap na nagpapalipat -lipat na likido o venting ng mga vertical na bomba)
2. Vent port (v), kung kinakailangan
3. Pag -init/Paglamig ng Inlet (HI o CI), Pag -init/Paglamig Outlet (HO o CO), kung kinakailangan
4. Paglamig ng rate ng daloy ng tubig (q)
5. Alisan ng tubig port (d)
6. Kamara ng Selyo

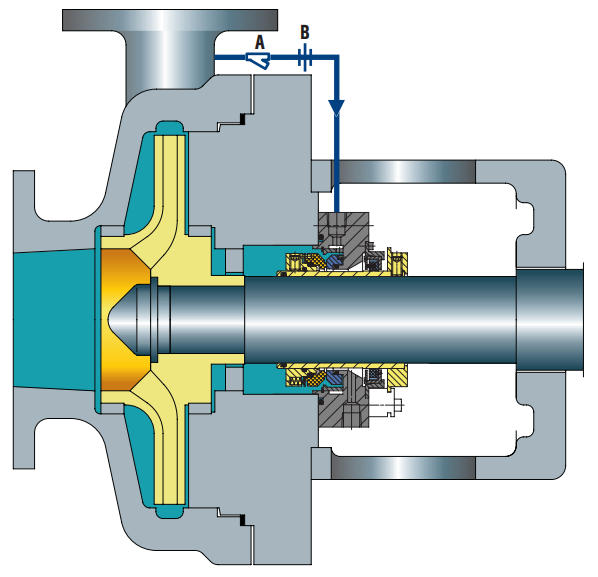

Nagsisilbing plano ng flushing at self-venting para sa mga pahalang na bomba.

1. Pangunahing kahulugan

• Default na plano ng pag -flush para sa lahat ng mga solong seal.
• Nagsisilbing plano ng flushing at self-venting para sa mga pahalang na bomba.
• Tumutulong na lumikha ng karagdagang margin ng presyon ng singaw sa silid ng selyo.
• Gumagamit ng daloy ng control orifice upang limitahan ang daloy ng flushing fluid sa mechanical seal.
• Gumagamit ng ipinamamahaging flush upang gawing mas epektibo ang paglamig at pagpapadulas.

2. Naaangkop na mga senaryo

• Pangkalahatang angkop para sa lahat ng mga pangkalahatang layunin, maliban kung ang pagkakaiba ng presyon sa pagitan ng port ng paglabas ng pump at ang presyon ng silid ng selyo ay maliit.

3. Pag -iingat

• Para sa mga application na may mataas na ulo, ang laki ng orifice at/o bilang ng mga orifice ay dapat na kalkulahin nang maingat.
• Ang lalamunan ng bushing clearance at laki ng orifice ay tiyak na matiyak na ang flushing fluid ay maaaring dumaloy nang tama sa selyo.
• Laging suriin ang pagkakaiba sa pagitan ng paglabas ng port at presyon ng silid ng selyo.
• Ang media na naglalaman ng mga solido, abrasives o madaling polymerizable na sangkap ay dapat iwasan.
• Ang clogging ng orifice plate ay maaaring kumpirmahin sa pamamagitan ng pagsuri sa temperatura ng ibabaw ng pipeline sa agos at ibaba ng plate ng orifice.

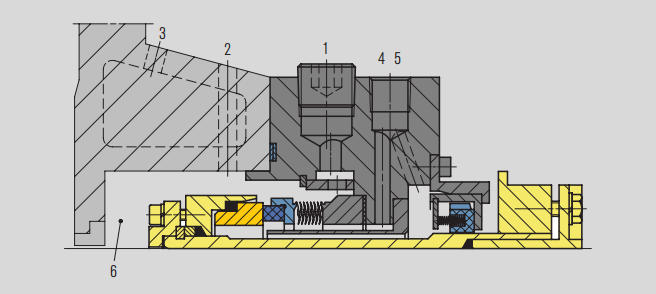

Mga detalye ng silid ng selyo

1.Mula sa high-pressure area ng pump (pump discharge o pump discharge pipeline)
3.fhushing port (f)
4.Cooler (Q)
5.Drain Port (D)
6.Seal Chamber

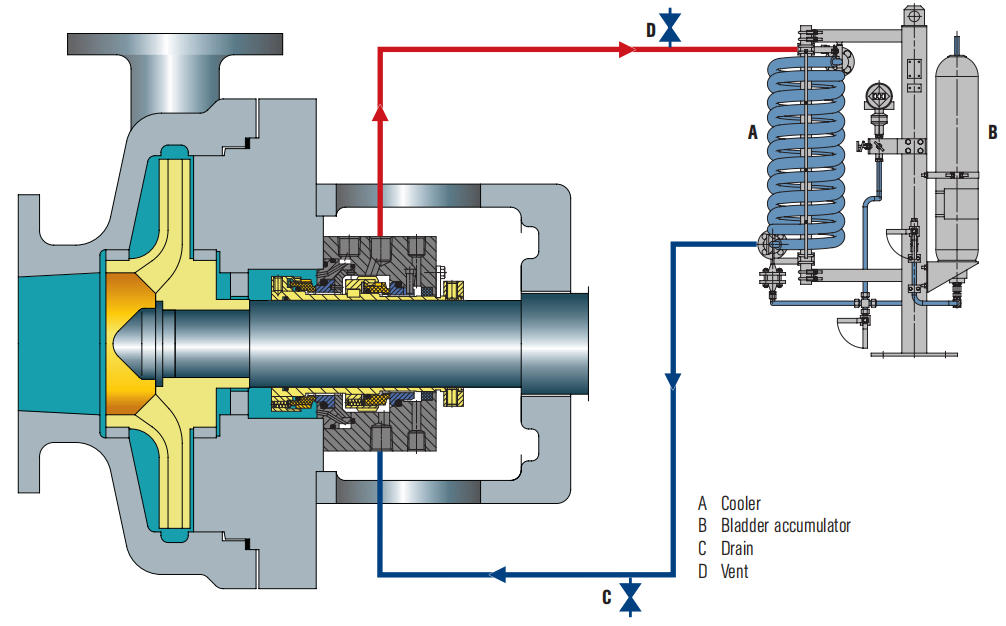

Ii.

1. Pangunahing kahulugan

• Ang pump medium ay hindi tumagas sa kapaligiran maliban kung nawala ang presyon ng tangke.
• Ang Pressurization ay nangangailangan ng isang mapagkukunan ng nitrogen.
• Nagbibigay ng paglamig coils sa loob o labas ng tangke upang alisin ang init.
• Gumagamit ng isang panloob na aparato ng sirkulasyon upang matiyak ang sirkulasyon ng likido ng hadlang.
• Ang likido ng barrier ay pumapasok sa proseso ng daluyan sa pamamagitan ng panloob na mukha ng selyo.

2. Naaangkop na mga senaryo

• Angkop para sa mga kondisyon ng pagtatrabaho kung saan pinapayagan ang daluyan ng produkto na matunaw.
• Angkop para sa mga kondisyon ng pagtatrabaho kung saan ang daluyan ay hindi maaaring magbigay ng pagpapadulas para sa panloob na mukha ng selyo.
• Angkop para sa mga senaryo kung saan ang presyon ng paghihiwalay ay hanggang sa 16 bar (232 psi).

3. Pag -iingat

• Tiyakin na ang mapagkukunan ng mapagkukunan ay mas mataas kaysa sa kinakailangang presyon ng paghihiwalay.
• Vent ang system bago simulan ang kagamitan.
• Ang hadlang fluid at nitrogen ay pinaghiwalay ng isang dayapragm, na maaaring epektibong maiwasan ang paghahalo ng nitrogen at ang hadlang na likido, na katulad ng plano 53A.
• Ang isang pagbagsak sa antas ng likido ng tangke ng imbakan ay nagpapahiwatig ng pagtagas ng panloob at/o mga panlabas na seal.
• Tiyakin na ang presyon ng paghihiwalay ay palaging hindi bababa sa 1.4 bar (20 psi) na mas mataas kaysa sa presyon ng silid ng selyo.
• Kung ang presyon ng paghihiwalay ay mas mataas kaysa sa 16 bar (232 psi), ang plano 53b, 53c o 54 ay dapat na pinagtibay.
• Kumpirma sa proseso ng engineer kung ang daluyan ng produkto ay pinapayagan na mahawahan.
• Tiyakin ang pagiging tugma sa pagitan ng paghihiwalay ng likido at medium na pumped ng bomba.

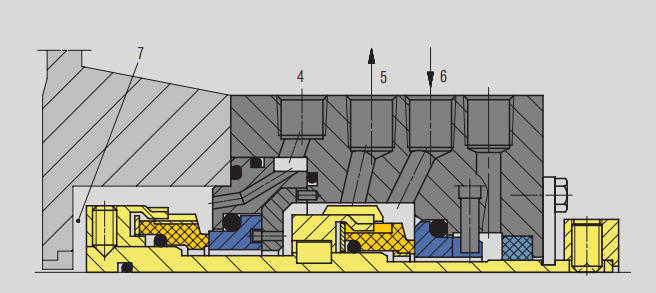

Mga detalye ng silid ng selyo

يستخدم جهاز تداول داخلي لضمان تداول السائل الحاجز.

5.Liquid Barrier Outlet (LBO)

6.Liquid Barrier Inlet (LBI)

7.Seal Chamber

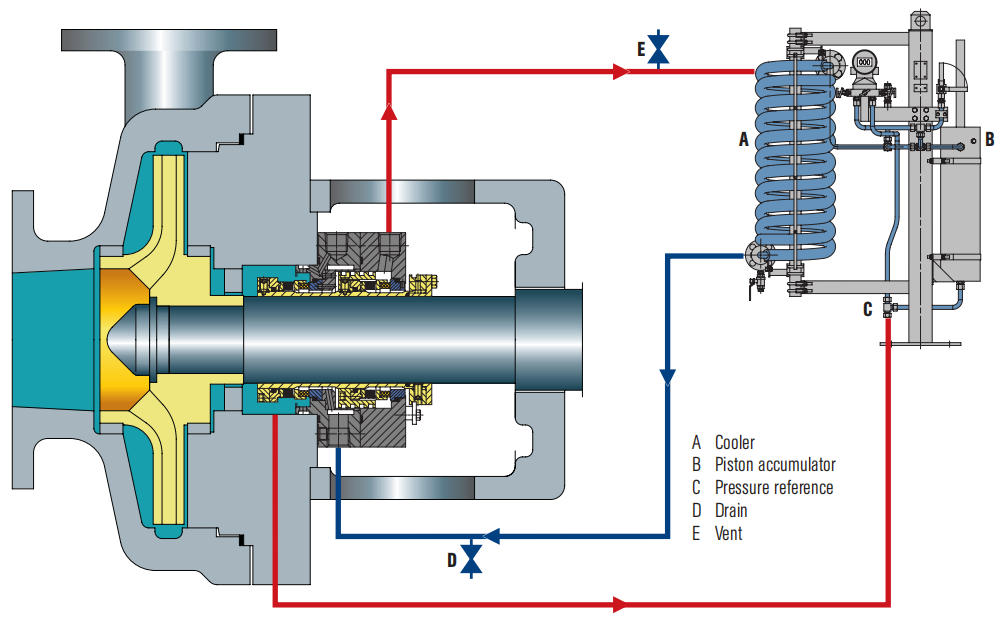

Iv.

1. Pangunahing kahulugan

• Ang hadlang fluid at nitrogen ay pinaghiwalay ng isang dayapragm, na maaaring epektibong maiwasan ang paghahalo ng nitrogen at ang hadlang na likido, na katulad ng plano 53A.
• Ang pumped medium ay karaniwang hindi tumagas sa kapaligiran maliban kung nawala ang presyon ng pantog.
• Bilang isang independiyenteng sistema, mayroon itong mataas na pagiging maaasahan at hindi nangangailangan ng isang permanenteng mapagkukunan ng nitrogen at panlabas na presyon.
• Ang pagbawi ng init ay isinasagawa sa pamamagitan ng isang tubig o mas malamig na hangin.
• Ang likido ng barrier ay pumapasok sa proseso ng daluyan sa pamamagitan ng panloob na mukha ng selyo.

2. Naaangkop na mga senaryo

• Angkop para sa mga kondisyon ng pagtatrabaho kung saan pinapayagan ang daluyan ng produkto na matunaw.
• Angkop para sa mga kondisyon ng pagtatrabaho kung saan ang daluyan ay hindi maaaring mag -flush sa panloob na mukha ng selyo.
• Angkop para sa mga kondisyon ng pagtatrabaho kung saan ang Plan 53A ay hindi maaaring gamitin dahil sa kawalan ng kakayahang makakuha ng isang tuluy -tuloy at matatag na mapagkukunan ng nitrogen sa kinakailangang presyon.
• Angkop para sa mga senaryo ng aplikasyon kung saan ang presyon ng paghihiwalay ay mas mataas kaysa sa 16 bar (232 psi) at ang plano 53A ay hindi maaaring gamitin.

3. Pag -iingat

• Kumpirma sa proseso ng engineer kung ang daluyan ng produkto ay pinapayagan na mahawahan.
• Patunayan ang pagiging tugma sa pagitan ng paghihiwalay ng likido at ang pumped medium.
• Tiyakin na ang diaphragm ng pantog ay pre-sisingilin sa tamang presyon upang makamit ang kinakailangang presyon ng paghihiwalay sa temperatura ng operating.
• Vent ang system bago simulan ang kagamitan.
• Ang hadlang fluid at nitrogen ay pinaghiwalay ng isang dayapragm, na maaaring epektibong maiwasan ang paghahalo ng nitrogen at ang hadlang na likido, na katulad ng plano 53A.
• Tiyakin na ang presyon ng paghihiwalay ay palaging hindi bababa sa 1.4 bar (20 psi) na mas mataas kaysa sa presyon ng silid ng selyo.
• Dahil sa maliit na kapasidad ng paghihiwalay ng likido sa nagtitipon, ang epekto ng pagwawaldas ng init ay nakasalalay sa kahusayan ng palamigan.

Mga detalye ng silid ng selyo

3.Pressure sanggunian point

يستخدم جهاز تداول داخلي لضمان تداول السائل الحاجز.

5.Liquid Barrier Output (LBO)

6.Liquid barrier input (LBI)

7.Seal Chamber

Konklusyon
