Ano ang isang oh1 pump？

Kung nakikipagtulungan ka sa mga pang -industriya na sentripugal na bomba nang regular, marahil ay nakatagpo ka ng "OH1" na modelo - at maging matapat, madali itong makihalubilo sa iba pang mga uri. Maraming mga inhinyero ang nakakaalam ng mga sentripugal na bomba ng mga transportasyon ng transportasyon, ngunit kung tatanungin mo sila kung ano ang natatangi sa OH1 pump? Karamihan sa kanila ay magpupumilit na sagutin. At huwag mo rin akong pasimulan sa mga koponan ng pagkuha - na naiintindihan ang modelo ng lahat ngunit ginagarantiyahan na nagtatapos sa mga maling kagamitan. Ngunit narito ang bagay: Ang mga bomba ng OH1 ay mga workhorses sa mga industriya tulad ng langis, kapangyarihan, at kemikal. Sila ay isang klasikong overhung pump sa ilalim ng API 610 Standard (ang Global Design Code para sa Centrifugal Pumps), at sa sandaling makuha mo ang mga pangunahing kaalaman, talagang diretso sila. Hayaan akong maglakad sa iyo sa mga pangunahing detalye.

1. Una, linawin natin - ano ang eksaktong "OH1"?

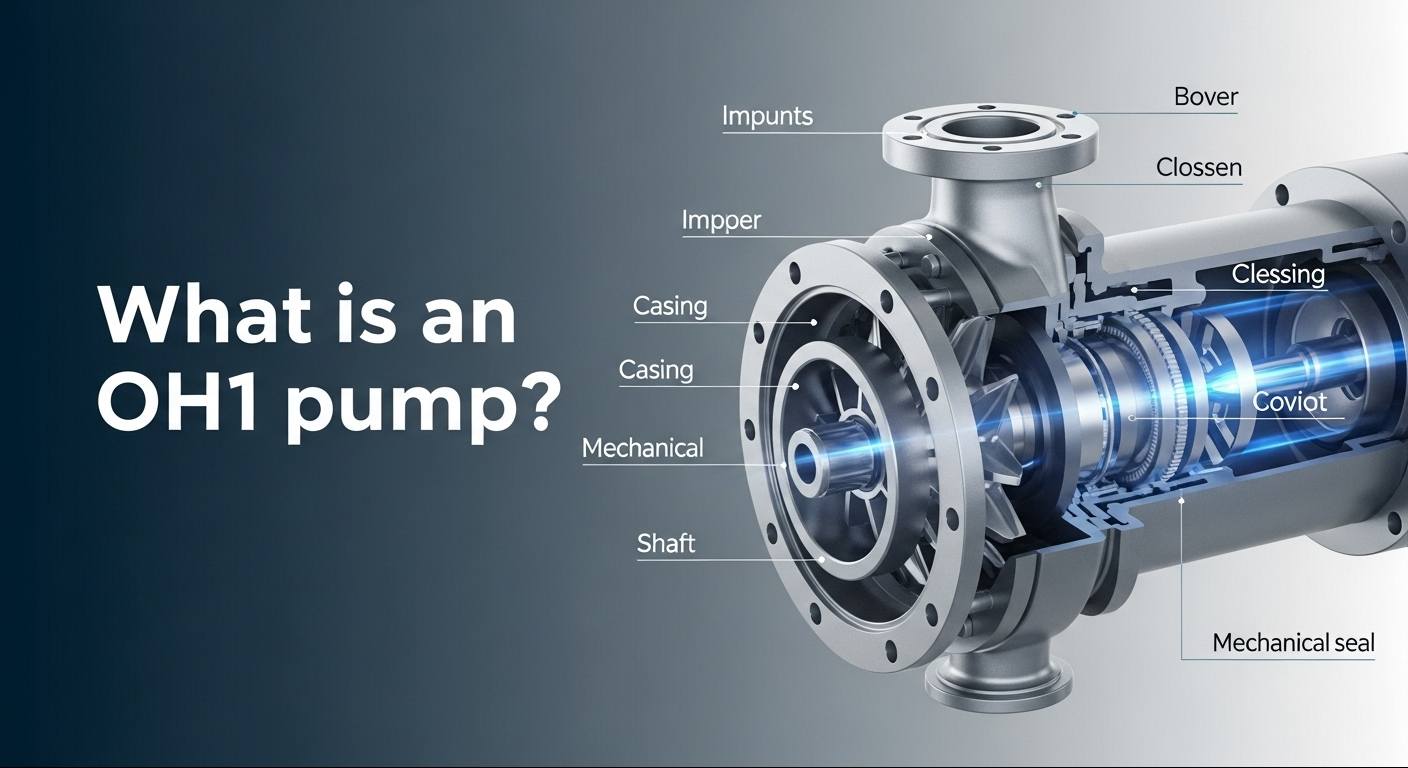

Ang OH1 ay isang tiyak na uri ng "overhung centrifugal pump" na tinukoy ng pamantayan ng API 610. Hatiin natin ang pagtatalaga: Ang "Oh" ay naninindigan para sa "overhung" (na may katuturan, di ba?), At ang "1" ay nagpapahiwatig na ito ay isang solong yugto, end-suction pump. Sa mga simpleng termino, narito kung ano ang ibig sabihin nito: ang impeller (ang bahagi na gumagalaw ng likido) ay naayos sa isang bahagi lamang ng bomba ng bomba, ang tindig na pabahay ay isinama nang direkta sa bomba ng bomba, at ang mga bearings ay sumusuporta sa isang dulo lamang ng bomba - samakatuwid ang "overhung" na pangalan.

Kinukumpara ng API 610 ang mga sentripugal na bomba sa mga pangunahing grupo: OH (overhung), BB (sa pagitan ng pagdadala), VS (vertical na suspendido), at marami pa. Sa loob ng pangkat ng OH, may mga sub-model tulad ng OH1, OH2, at OH3-may sariling mga tampok. Ang OH2 ay isang dalawang yugto na overhung pump (mainam para sa mga application na high-pressure), at ang OH3 ay nagdaragdag ng mga dagdag na sangkap upang balansehin ang mga puwersa ng ehe. Ngunit OH1? Ito ang pinakasimpleng bungkos. Walang magarbong mga tampok na dagdag-isang pagtuon lamang sa mga medium-to-low head application. Iyon ang dahilan kung bakit ito ang pinaka -maraming nalalaman overhung pump sa karamihan sa mga setting ng pang -industriya - hindi na kailangang mag -overcomplicate ng mga bagay kapag hindi mo na kailangang.

2. Disenyo ngOH1 PUMPS: 4 praktikal na pakinabang

Bakit maraming mga industriya ang umaasa sa mga bomba ng OH1? Ang susi ay namamalagi sa kanilang disenyo, na malulutas ang mga problema sa real-mundo. Narito ang kanilang pinaka -standout na tampok:

• Compact, build ng pag-save ng espasyo:Ang tindig ng pabahay at bomba ng katawan ay itinapon bilang isang solong piraso, kaya walang labis na suporta ang kinakailangan. Nakita ko muna ito: isang bomba ng OH1 na may parehong rate ng daloy ay madaling 30% na mas maikli kaysa sa isang dobleng bomba. Ito ay isang lifesaver sa masikip na mga puwang tulad ng mga petrochemical halaman o mga silid ng boiler ng power plant, kung saan mahalaga ang bawat pulgada. Hindi na kailangang muling ayusin ang mga tubo o palawakin ang puwang - i -slot lamang ito.
• Maaasahang pagbubuklod, mahusay na pag -iwas sa pagtagas:Ang mga pagtagas ay isang pangunahing sakit ng ulo, lalo na kapag ang paghawak ng nasusunog na media tulad ng langis ng krudo o mga kemikal na kemikal. Ang mga bomba ng OH1 ay karaniwang pamantayan na may mga mekanikal na seal (ang ilang mga modelo ay maaaring ma-upgrade sa mga dobleng natapos na mga seal), at ang mga mukha ng selyo ay karaniwang gawa sa silikon na karbida at grapayt-sapat na sapat upang makatiis ng mataas na temperatura at magsuot. Sa ilalim ng normal na operasyon, ang pagtagas ay mas mababa sa 5 milliliter bawat oras-mas mahusay kaysa sa mga luma na naka-pack na mga seal. Minsan ay nagtrabaho ako sa isang planta ng kemikal na lumipat sa mga bomba ng OH1, at ang kanilang mga pag-shutdown na may kaugnayan sa pagtagas ay bumaba ng halos 80%.
• Ang mga bearings na hindi nangangailangan ng patuloy na pansin:Gumagamit sila ng dobleng hilera na cylindrical roller bearings, na mahigpit na hinawakan ang baras at hawakan ang parehong mga puwersa ng radial at axial. Dagdag pa, ang pabahay ng tindig ay may built-in na lubricating system ng sirkulasyon ng langis, na pinapanatili ang mga bagay na cool sa pamamagitan ng splash lubrication. Ang mga regular na pump ng sentripugal ay nangangailangan ng mga top-up ng langis tuwing 3 buwan, ngunit ang mga bomba ng OH1? Maaari mong iunat iyon sa 6-12 na buwan. Nangangahulugan ito ng mas kaunting mga pag -shutdown - madaling 2 hanggang 3 mas kaunti bawat taon. Para sa mga pabrika na tumatakbo 24/7, ito ay isang malaking pagpapalakas sa pagiging produktibo.
• Kahusayan ng enerhiya:Nagtatampok ang impeller ng isang backward-curved blade na disenyo, na-optimize ng mga inhinyero batay sa mga mekanika ng likido upang mabawasan ang kaguluhan sa loob ng bomba. Ang mga channel ng daloy ng bomba ay pinakintab din upang mabawasan ang paglaban. Minsan ay nakita ko ang data ng pagsubok na nagpapakita na ang isang bomba ng OH1 ay 8-12% na mas mahusay kaysa sa isang regular na overhung pump sa parehong rate ng daloy. Gumawa tayo ng mabilis na pagkalkula: Kung gumagalaw ka ng 100 cubic metro ng tubig bawat oras, 20 kWh na na -save bawat araw. Sa loob ng isang taon, ang mga pagtitipid na iyon ay nagdaragdag ng isang makabuluhang halaga.

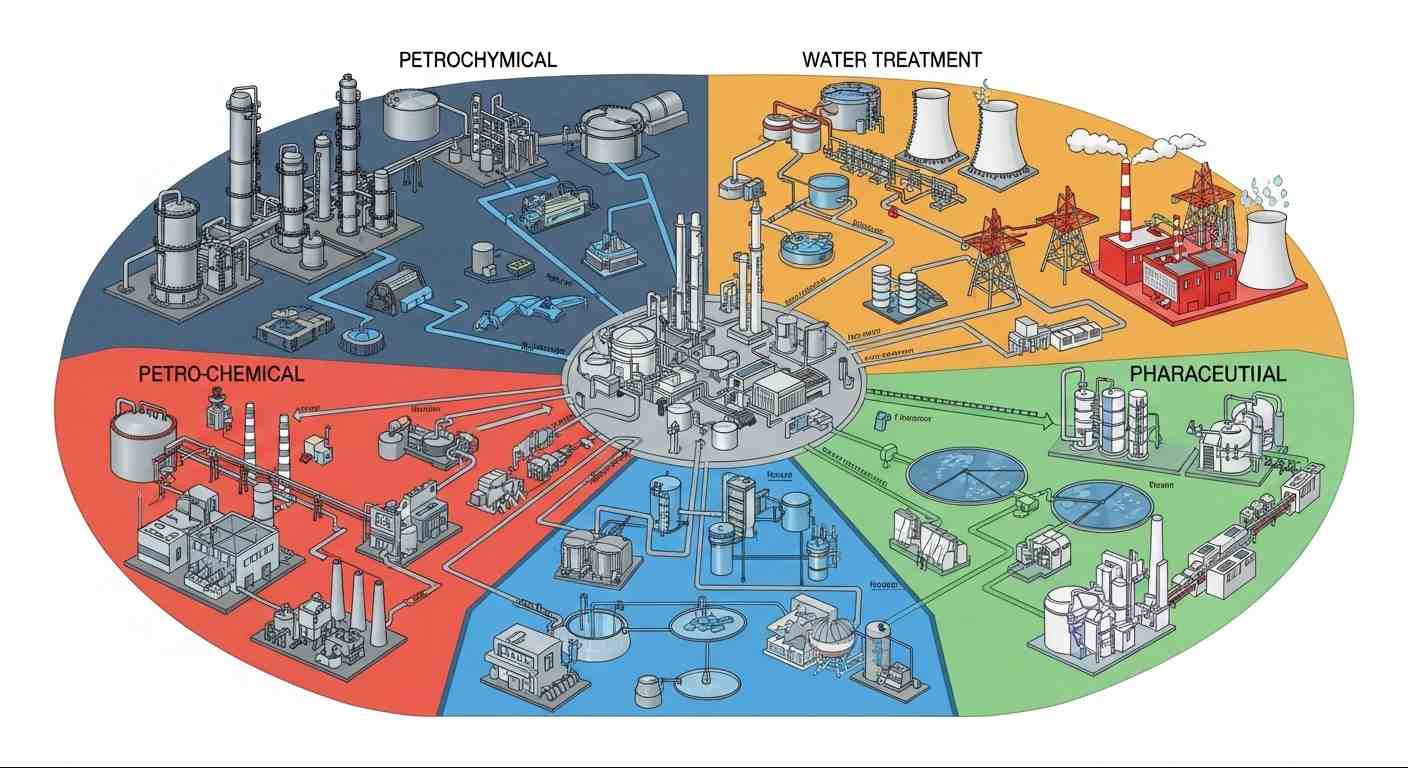

3. Kung saan makahanap ng mga bomba ng OH1: 4 Key Industries

Ang bomba na ito ay hindi lamang dinisenyo-naaangkop din ito sa mga tiyak na kondisyon sa pagtatrabaho. Narito ang mga pinaka -karaniwang mga sitwasyon ng aplikasyon:

• Petrochemical Industry:Nasa lahat sila ng mga refineries, higit sa lahat ay ginagamit upang magdala ng mababang-lagkit na media tulad ng langis ng krudo at gasolina. Kunin ang lugar ng imbakan ng langis ng krudo, halimbawa: Kailangan mong ilipat ang langis sa distillation tower nang walang pagtagas, at ang laki ng compact na OH1 pump ay umaangkop sa pagitan ng mga siksik na pipeline. Dagdag pa, ang rate ng daloy nito ay lubos na matatag (na may isang error na mas mababa sa 2%), kaya ang distillation tower ay hindi kailanman nakakakuha ng labis o masyadong maliit na feed - walang inaasahang pag -shutdown.
• Power Industry:Ang mga halaman ng thermal power at biomass power halaman ay gumagamit ng mga bomba ng OH1 upang magbigay ng tubig sa mga boiler. Ang mga boiler ay nangangailangan ng isang matatag na daloy ng tubig na medium-pressure, at ang mga bomba ng OH1 ay nakakatugon sa perpektong ito. Minsan ay nagtrabaho ako sa isang 300 MW unit na mayroong dalawang OH1 na bomba - isa sa operasyon, isa sa standby. Maaari silang makatiis ng temperatura hanggang sa 180 ° C, at ang kanilang kahusayan ay nakakatulong na mabawasan ang pangkalahatang pagkonsumo ng enerhiya ng halaman.
• Industriya ng Paggamot ng Tubig:Ang mga halaman ng munisipal na dumi sa alkantarilya at mga pasilidad ng wastewater ng pang-industriya ay nagmamahal gamit ang mga ito upang magdala ng malinis na tubig o mababang konsentrasyon na dumi sa alkantarilya. Ang katawan ng bomba ay karaniwang gawa sa 304 o 316L hindi kinakalawang na asero, o iron-resistant cast iron-kaya hindi ito kalawang mula sa mga kemikal sa dumi sa alkantarilya. At ang disenyo ng pagtatapos nito ay mas malamang na mag-clog kaysa sa mga submersible na bomba-walang mga hibla na nakabalot sa impeller. Ito ay perpekto para sa mga halaman ng paggamot ng maliit-hanggang-medium na may kapasidad sa pagproseso ng 50-500 cubic meters bawat oras.
• Industriya ng parmasyutiko:Mahalaga ang mga grade-oh1 na bomba dito. Natugunan nila ang mga pamantayan ng GMP (mahusay na kasanayan sa pagmamanupaktura), na may mga ultra-makinis na panloob na dingding (pagkamagaspang RA ≤ 0.8 μm) kaya ang likidong gamot ay hindi mananatili sa kanila. Ang mga seal ay gawa din ng goma na grade goma, kaya walang kontaminasyon ng mga materyales na nangyayari. Nakita ko ang mga ito sa mga bakuna sa bakuna at mga pabrika ng parmasyutiko, higit sa lahat na ginagamit para sa paghahalo at pagdadala ng mga likido sa mga linya ng paggawa.

4. Paano Piliin ang Tamang OH1 Pump: 5 Hindi Mapapaki -Matanggap na Mga Tip

Ang pagpili ng isang bomba ng OH1 ay hindi mahirap - sundin lamang ang limang hakbang na ito:

• Magsimula sa likido na maipadala:Kung pinangangasiwaan mo ang high-temperatura na media (tulad ng mainit na langis na higit sa 120 ° C), pumili ng isang modelo na may isang paglamig na dyaket-kung hindi man, masusunog ang mga bearings. Para sa high-viscosity media (tulad ng lubricating oil na higit sa 50 CST), pumunta para sa isang modelo na may isang mas malaking impeller inlet-ang maliit na isang inlet ay hahantong sa hindi sapat na daloy. Para sa acidic media (tulad ng hydrochloric acid), laktawan ang regular na hindi kinakalawang na asero at gumamit ng Hastelloy (isang haluang metal na lumalaban sa kaagnasan). Minsan ay nakita ko ang isang pabrika na gumagamit ng isang karaniwang OH1 pump para sa acid, at tumagal lamang ito ng 6 na linggo.
• Huwag mag -skimp sa rate ng daloy at mga margin ng ulo:Huwag pumili ng isang bomba batay sa iyong "eksaktong" mga pangangailangan sa rate ng daloy - magdagdag ng isang 10% na margin. Halimbawa, kung kailangan mong magdala ng 80 cubic metro bawat oras, pumili ng isang modelo na na -rate para sa 90 cubic meters bawat oras. Tulad ng para sa ulo (ang presyon ng output ng bomba), tandaan na account para sa paglaban sa pipeline: Kung gumagalaw ka ng tubig na 15 metro ang taas ng 100 metro ng pipe, kakailanganin mo ng isang bomba na may 25-meter na ulo (ang dagdag na 10 metro ay upang pagtagumpayan ang paglaban sa pipeline). Ang hindi sapat na ulo ay magiging sanhi ng bomba na magpatakbo ng labis na karga at mabilis na mabigo.
• Isaalang -alang ang kapaligiran sa pag -install:Kung ang pag -install sa labas, pumili ng isang modelo na may takip ng ulan - ang tubig sa pagpasok sa pabahay ng tindig ay makakasira sa mga bearings. Para sa mga masikip na puwang (tulad ng isang 1-meter-wide room), pumili para sa isang pahalang na short-shaft model-total na haba sa ilalim ng 1.2 metro. Kung mayroong isang mapagkukunan ng panginginig ng boses na malapit (tulad ng isang tagapiga), magdagdag ng isang shock pad - mas mabilis ang pagkasira ng mga seal na mas mabilis kaysa sa anupaman.
• Mga bagay na kahusayan sa enerhiya:Ang mga bomba na may kahusayan sa enerhiya ng first-class ay makatipid ng 15-20% na higit na kuryente kaysa sa mga may kahusayan sa ikatlong uri. Tumatakbo ng 8 oras sa isang araw, iyon ay halos 10,000 yuan sa taunang pag -iimpok ng kuryente. Ang paggastos ng kaunti pang paitaas sa isang modelo ng mataas na kahusayan ay tiyak na sulit.
• Piliin ang tamang mga accessory:Para sa nakakalason na media tulad ng methanol, mag-upgrade sa dobleng natapos na mga seal kasama ang isang sistema ng selyo ng selyo-pinipigilan nito ang mga pagtagas. Kung nais mong subaybayan ang katayuan ng kagamitan nang malayuan, i -install ang mga sensor ng panginginig ng boses at mga nagpapadala ng temperatura. Kapag nagsimulang magsuot ang mga bearings, ang halaga ng panginginig ng boses ay aabot sa 4.5 mm/s, na nag -trigger ng isang maagang alerto upang hindi ka mahaharap sa biglaang mga pagkabigo.

5. Paano Panatilihin ang isang OH1 Pump: 3 Simpleng Mga Tip (Walang Kinakailangan na Dalubhasa)

Maraming mga tao ang nagreklamo na ang pagpapanatili ng pump ay isang abala, ngunit ang mga bomba ng OH1 ay talagang mababa ang pagpapanatili-gawin lamang ang tatlong bagay na ito:

• Pang -araw -araw na mga tseke (5 minuto max): Bawat linggo, maramdaman ang mga bearings - kung sila ay higit sa 70 ° C, baguhin ang langis ng lubricating. Bawat buwan, suriin ang selyo - kung ang pagtagas ay lumampas sa 10 milliliter, palitan ang mga sangkap ng selyo. Tuwing quarter, linisin ang filter ng inlet - binabawasan ang mga filter na filter. Hindi mo na kailangang i-disassemble ang bomba para sa mga gawaing ito, na nagse-save ng kalahati ng oras kumpara sa pagpapanatili ng isang dobleng bomba.
• Pag -aayos: Magsimula sa mga pangunahing kaalaman: nabawasan ang daloy? Una suriin ang pipe ng inlet - ang mga clog ay karaniwang salarin. Pagkatapos ay suriin ang impeller-ang mga nag-iisang yugto ng mga impeller ay madaling palitan. Nadagdagan ang panginginig ng boses? Suriin ang clearance ng tindig (palitan ang mga bearings kung ang clearance ay lumampas sa 0.1 mm) at ang pump shaft-ang mga single-stage shaft ay maaaring ituwid kung baluktot, hindi katulad ng mga multi-stage shaft na nangangailangan ng buong kapalit. Tumagas na mga seal? Suriin ang mukha ng selyo - Ang mga sccratches ay maaaring maayos sa pamamagitan ng paggiling, hindi na kailangang palitan ang buong pagpupulong ng selyo.
• Taunang Malalim na Pagpapanatili: Minsan sa isang taon, ihiwalay ang pabahay ng tindig at palitan ang grasa na batay sa lithium-hindi ito mapupuno, punan lamang ito sa 1/2 hanggang 2/3 ng dami ng pabahay ng pabahay (ang sobrang pagpuno ay nagdudulot ng sobrang pag-init). Masikip ang mga bolts na nagkokonekta sa bomba ng bomba sa base - ang mga malulubhang bolts ay nagdudulot ng maling pag -iisip ng bomba ng bomba. Mag -apply ng isang layer ng epoxy resin sa impeller at selyo ng selyo upang maiwasan ang kalawang. Ang lahat ng mga gawaing ito ay maaaring gawin sa lupa - hindi kinakailangan ng kreyn.

Konklusyon

Sa pagtatapos ng araw, ang bomba ng OH1 ay isang solid, praktikal na tool lamang. Wala itong mga magarbong tampok ng mga multi-stage pump, ngunit ito ay higit sa kung ano ang idinisenyo nito-medium-to-low head application, matatag na daloy, at madaling pagpapanatili. Para sa mga negosyo, nangangahulugan ito ng mas kaunting sakit ng ulo at mas mababang kabuuang halaga ng pagmamay -ari sa buhay ng kagamitan.

Kung nasa bakod ka pa - marahil ay hindi ka sigurado kung aling materyal ang tama para sa iyong likido, o kung paano isama ang bomba sa iyong umiiral na sistema - huwag mag -alala. Ang aming koponan saTeffikoNakikipag -usap sa bagay na ito araw -araw. Kung kailangan mo ng tulong sa pagpili, suporta sa pag-install, o pag-troubleshoot sa pag-install, nasaklaw ka namin. Hindi na kailangang hulaan—Abutin mo lang.
