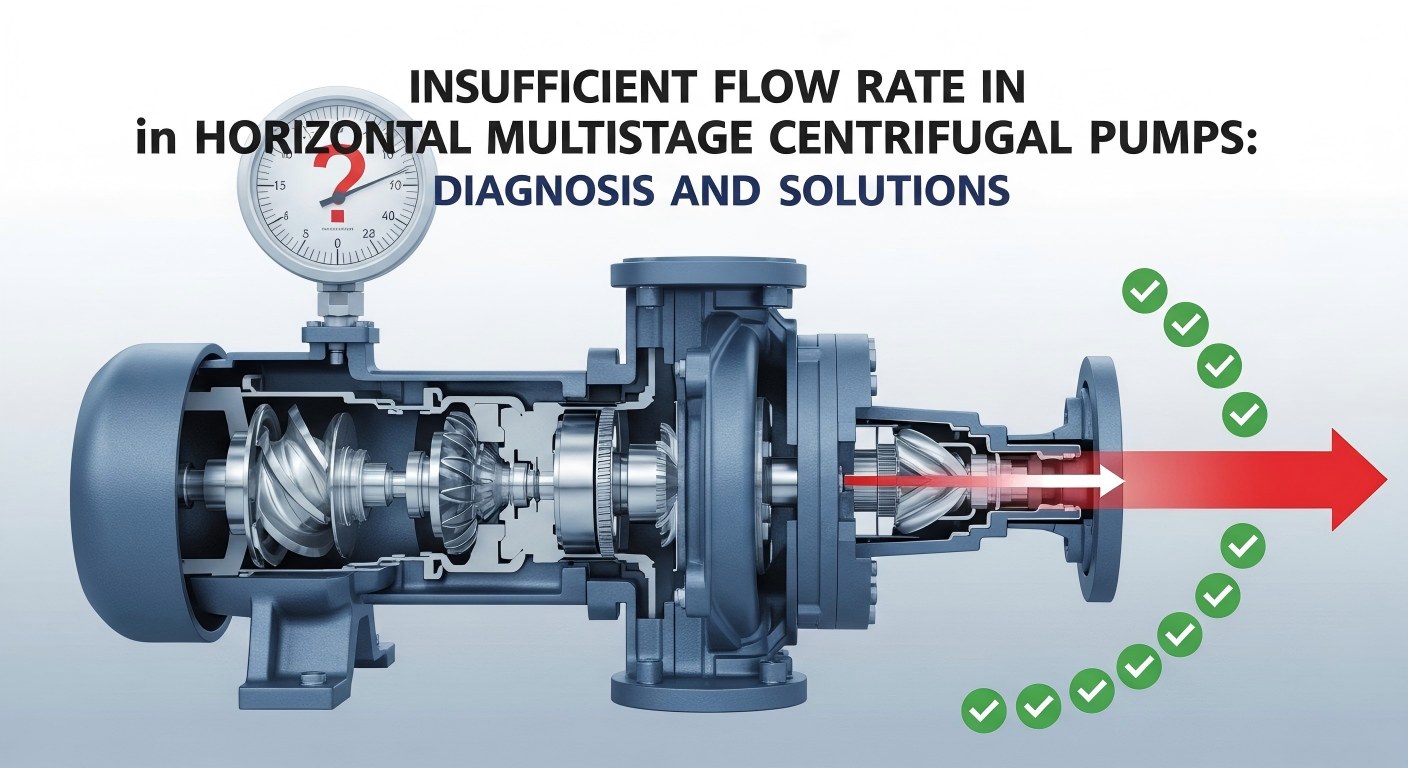

Ano ang Gagawin Kung Hindi Sapat ang Daloy ng Daloy ng Pahalang na Multistage Centrifugal Pump?

Sa pang-industriya at matataas na sistema ng supply ng tubig,Teffiko pahalang na multistage centrifugal pumpay ang pangunahing pinagmumulan ng kuryente. Gayunpaman, natuklasan ng maraming mga inhinyero na ang daloy ng bomba ay unti-unting "bumababa" pagkatapos ng isang panahon ng operasyon at nabigong maabot ang mga naka-calibrate na parameter.

Pinagsasama-sama ang teoretikal na pananaliksik ng fluid machine at karanasan sa pagpapatakbo at pagpapanatili sa frontline, lubusang malulutas ng artikulong ito ang problema ng hindi sapat na daloy ng rate mula sa tatlong dimensyon: higpit, resistensya ng system at pagganap ng pinagmumulan ng kuryente.

1. Hindi Tamang Disenyo at Pagpili

Pagsusuri ng Dahilan:

• Hindi tugma sa pagitan ng pagpili ng pump at aktwal na mga kondisyon sa pagtatrabaho: Ang rate ng daloy ng rate at ulo ng pump ay hindi tumpak na tumugma sa aktwal na mga kinakailangan ng system, halimbawa, ang napiling bomba ay may napakaliit na daloy ng rate o hindi sapat na ulo upang madaig ang resistensya ng system. Karaniwan itong nagmumula sa mga paglihis sa pagkalkula ng resistensya ng system sa paunang yugto ng disenyo, o pagkabigo na ayusin ang pagpili ng bomba sa isang napapanahong paraan kapag nagbago ang aktwal na mga kondisyon sa pagtatrabaho.
• Mga depekto sa disenyo ng pipeline system: Ang mga salik tulad ng sobrang haba ng suction pipeline, maliit na diameter ng pipe, sobrang siko at mataas na resistensya ng balbula ay makabuluhang magpapataas ng resistensya ng system, na nagiging sanhi ng aktwal na operating point ng pump na lumihis mula sa high-efficiency zone at sa gayon ay humahantong sa pagbaba ng rate ng daloy.

Diagnosis at Solusyon:

• I-verify ang mga parameter ng disenyo at mga curve ng performance: Tumpak na kalkulahin ang ulo ng system at mga kinakailangan sa daloy ng daloy, at maingat na ikumpara ang mga ito sa curve ng performance ng pump upang matiyak na gumagana ang pump nang matatag sa high-efficiency zone. Kung kinakailangan, determinadong isaalang-alang ang pagpapalit ng bomba ng isa na mas angkop para sa kasalukuyang mga kondisyon sa pagtatrabaho.
• I-optimize ang layout ng pipeline system: Magsagawa ng komprehensibong inspeksyon at pag-optimize ng suction at discharge pipelines, i-minimize ang mga hindi kinakailangang elbow at valves, at tiyaking natutugunan ng diameter ng pipe ang pinakamainam na kinakailangan para sa fluid na transportasyon, sa gayon ay epektibong binabawasan ang resistensya ng pipeline.

2. Mga Isyu sa Pag-install at Pagkomisyon: Mga Pangunahing Punto para sa On-site na Pag-troubleshoot

Pagsusuri ng Dahilan:

• Ang pagtagas ng hangin sa suction pipeline at valve base: Ito ay isang pangkaraniwan at pangunahing sanhi ng hindi sapat na rate ng daloy. Ang mahinang sealing ng suction pipeline o valve base ay magdudulot ng tuluy-tuloy na pagpasok ng hangin sa pump chamber, mag-trigger ng cavitation, at seryosong magpahina sa water absorption capacity at flow rate ng pump. Kinakailangang siyasatin ang suction pipe at valve base upang matiyak na walang air leakage na nangyayari.
• Pagbara ng foot valve o suction filter: Ang foot valve ay nabigong bumukas nang buo, o ang suction filter ay nabarahan nang husto ng mga debris (tulad ng sediment, fibers, atbp.), na magdudulot ng matinding pagtaas ng suction resistance at pipigil sa pump na makalabas ng sapat na likido.
• Maling direksyon ng pag-ikot ng motor: Ang maling mga wiring ng motor ay maaaring maging sanhi ng pag-ikot ng pump impeller sa baligtad na direksyon. Sa kasong ito, bagama't tumatakbo ang bomba, halos hindi ito makabuo ng epektibong rate ng daloy o napakababa ng daloy ng daloy.
• Mahina ang pagkakahanay sa pagitan ng pump at ng motor: Ang mahinang alignment accuracy ng coupling ay magdudulot ng abnormal na vibration ng pump unit, magpapabilis sa pagkasira ng mga bearings at seal, at sa gayon ay makakaapekto sa operating efficiency at flow stability ng pump.

Diagnosis at Solusyon:

• Magsagawa ng mahigpit na inspeksyon sa higpit ng suction pipeline: Magsagawa ng mahigpit na air tightness test sa suction pipeline at lahat ng koneksyon, at ayusin ang anumang air leakage point sa isang napapanahong paraan. Siguraduhin na ang lahat ng koneksyon ay mapagkakatiwalaan, lalo na ang koneksyon sa pagitan ng suction pipe at ng valve base.
• Regular na linisin ang foot valve at filter: Magtatag ng sistema para sa regular na inspeksyon at paglilinis ng foot valve at suction filter upang matiyak na ang mga ito ay palaging hindi nakaharang at maiwasan ang akumulasyon ng mga labi.
• Kumpirmahin ang tamang direksyon ng pag-ikot ng motor: Sa pamamagitan ng pag-jogging ng motor, maingat na obserbahan kung ang direksyon ng pag-ikot ng pump ay naaayon sa direksyon na ipinahiwatig ng arrow na malinaw na minarkahan sa katawan ng bomba. Kung may nakitang hindi pagkakapare-pareho, ayusin kaagad ang mga wiring ng motor.
• Magsagawa ng tumpak na pagkakalibrate ng alignment: Gumamit ng mga propesyonal na tool sa alignment (tulad ng mga instrumento sa pag-align ng laser) upang magsagawa ng high-precision na alignment ng pump at motor, na pangunahing binabawasan ang vibration at pagkasira ng bahagi.

3. Hindi Wastong Operasyon at Pag-optimize ng Bilis ng Pag-ikot

Pagsusuri ng Dahilan:

• Hindi sapat na priming ng pump: Kung ang hangin sa pump chamber at suction pipeline ay hindi ganap na naubos bago simulan, ang pump ay mabibigo sa pagsipsip ng tubig nang normal o ang daloy ng rate ay magiging lubhang hindi sapat.
• Hindi sapat na bilis ng pag-ikot na dulot ng mababang boltahe ng system: Ang hindi matatag o patuloy na mababang boltahe ng supply ng kuryente ay direktang magdudulot ng pagbaba sa bilis ng pag-ikot ng motor, at sa gayon ay makabuluhang binabawasan ang pagganap ng bomba (kabilang ang rate ng daloy at ulo). Ang hindi sapat na bilis ng pag-ikot ay isang mahalagang dahilan ng hindi sapat na rate ng daloy para sa mga pahalang na multistage na centrifugal pump.
• Hindi sapat na pagbubukas ng outlet valve: Matapos simulan ang pump, kung ang outlet valve ay hindi ganap na nabuksan, ang flow output ay artipisyal na paghihigpitan.
• Cavitation: Ang mga malubhang kondisyon ng pagsipsip (tulad ng sobrang mataas na pag-angat ng pagsipsip, mataas na resistensya ng pipeline ng pagsipsip, sobrang mataas na temperatura ng likido) ay nagiging sanhi ng presyon sa pumapasok ng bomba na mas mababa kaysa sa presyon ng singaw ng likido, na bumubuo ng isang malaking bilang ng mga bula at nagpapalitaw ng cavitation. Ang cavitation ay magdudulot ng matinding pagbaba sa daloy ng daloy, na sinamahan ng abnormal na ingay at marahas na vibration.

Diagnosis at Solusyon:

• Magsagawa ng masusing air exhaust at pump priming operations: Bago ang bawat startup, tiyakin na ang pump chamber at suction pipeline ay ganap na napuno ng likido at lahat ng natitirang hangin ay naubos nang lubusan.
• Siyasatin at patatagin ang boltahe ng supply ng kuryente: Regular na suriin ang boltahe ng supply ng kuryente upang matiyak na ito ay stable at nakakatugon sa mga kinakailangan ng rated boltahe ng motor. Kung kinakailangan, isaalang-alang ang pag-install ng boltahe stabilizer upang epektibong mapataas ang bilis ng pag-ikot ng multistage pump.
• Suriin ang pagbubukas ng outlet valve: Kumpirmahin na ang outlet valve ay ganap na nakabukas at ayusin ito sa pinakamainam na pagbubukas ng operating ayon sa aktwal na mga kinakailangan sa proseso.
• Pagbutihin ang mga kondisyon ng pagsipsip at lalim ng pagpasok ng tubig: Ang pagtaas ng lalim ng pagpasok ng tubig ng horizontal multistage centrifugal pump ay maaaring epektibong mapataas ang suction pressure ng pump, kaya malulutas ang problema sa daloy na dulot ng hindi sapat na presyon ng tubig. Kasabay nito, ang pag-angat ng pagsipsip ay dapat na bawasan hangga't maaari, ang paglaban ng suction pipeline ay dapat na bawasan, at ang transportasyon ng sobrang init na likido ay dapat na iwasan. Kung kinakailangan, isaalang-alang ang pag-install ng booster pump o pag-optimize ng disenyo ng suction pipeline.

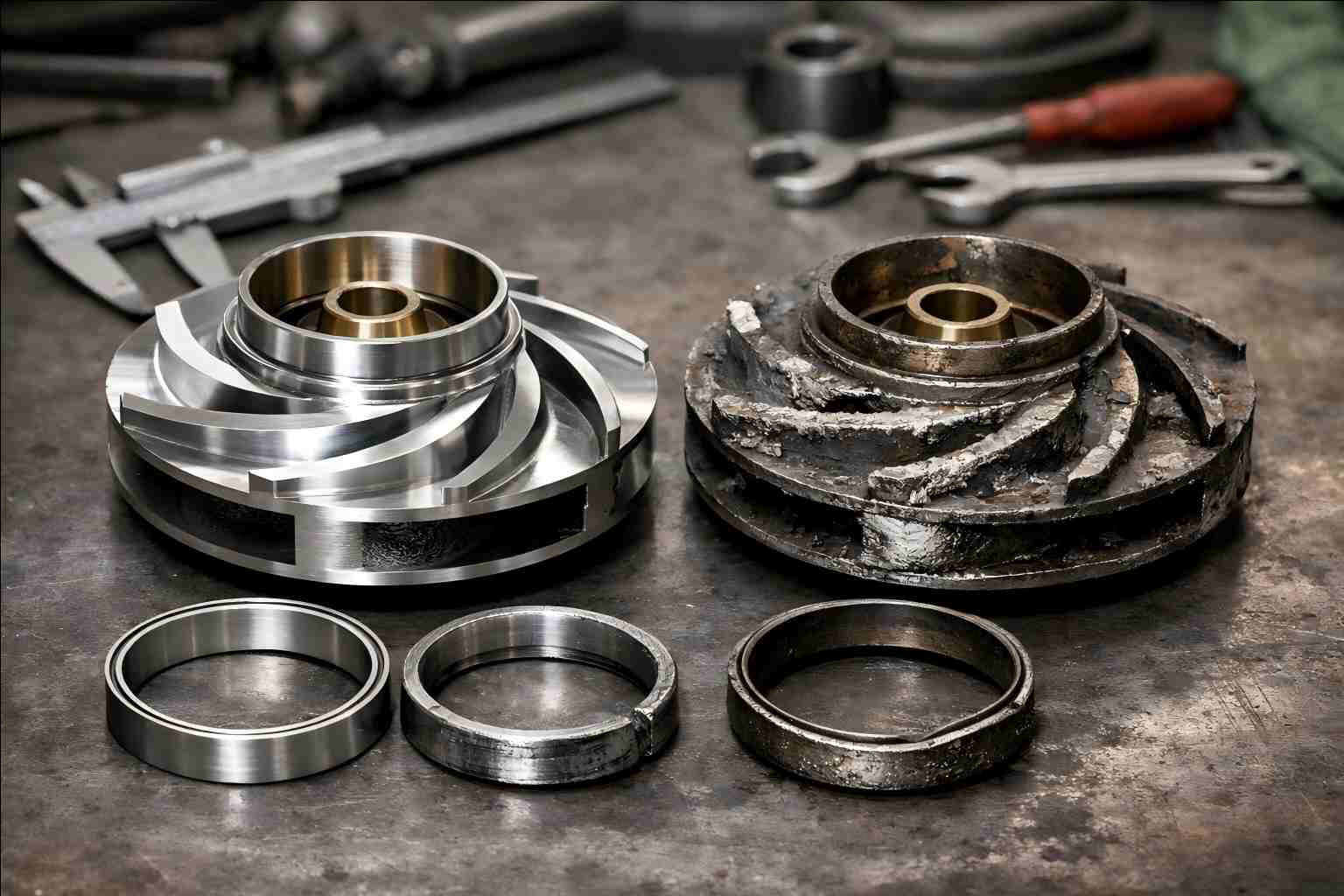

4. Hindi Wastong Pagpapanatili at Pagsuot ng Bahagi: Napapanahong Pagpapalit ng mga Suot na Bahagi

Pagsusuri ng Dahilan:

• Pagkasira o pagkasira ng impeller: Sa pangmatagalang operasyon, ang impeller ay maaaring masira dahil sa kaagnasan, pagkasira o pagkasira ng mga labi, at ang channel ng daloy ng impeller ay maaaring ma-deform, na seryosong nakakaapekto sa kapasidad ng trabaho ng pump at humantong sa isang makabuluhang pagbaba sa rate ng daloy.
• Panloob na pagtagas na sanhi ng pagkasira ng sealing ring: Ang agwat sa pagitan ng sealing ring at ng impeller ay tumataas sa oras ng paggamit, na humahantong sa pagtaas ng backflow ng likido sa loob ng pump, isang matinding pagbawas sa volumetric na kahusayan, at sa gayon ay pagbaba sa epektibong daloy ng rate.
• Bearing wear: Ang bearing wear ay magpapataas ng friction sa pagitan ng rotor at ng stator, bawasan ang mekanikal na kahusayan ng pump, at maaaring maging sanhi ng vibration at shaft seal leakage, na hindi direktang nakakaapekto sa flow rate.
• Pag-leakage ng packing o mechanical seal: Ang pagsusuot o hindi wastong pag-install ng mga seal (tulad ng pag-iimpake o mechanical seal) ay magdudulot ng likidong pagtagas, na hindi lamang nakakaapekto sa normal na operasyon ng pump ngunit maaari ring humantong sa hindi sapat na daloy ng rate.

Diagnosis at Solusyon:

• Regular na siyasatin at palitan ang impeller: Magtatag ng sistema para sa regular na inspeksyon ng kondisyon ng impeller, linisin ang mga debris sa isang napapanahong paraan, at ayusin o palitan ang mga sira at nasira na impeller. Para sa mga sapatos na pangbabae na ginamit nang mahabang panahon, ang mga pagod na impeller ay dapat palitan sa isang napapanahong paraan.
• Palitan ang sealing ring sa isang napapanahong paraan: Regular na suriin ang puwang ng sealing ring, at palitan ito ng bago kaagad kapag nakita ang labis na puwang upang matiyak na ang puwang ay nasa loob ng pinapayagang hanay ng disenyo at mapanatili ang volumetric na kahusayan ng pump. Ang pagganap ng ilang sealing ring ay bababa pagkatapos ng pangmatagalang paggamit, kaya kailangan nating palitan ang mga ito sa isang napapanahong paraan.
• Siyasatin at palitan ang mga bearings: Siyasatin ang kondisyon ng pagpapadulas at regular na pagsusuot ng antas ng mga bearings, at palitan ang mga nasirang bearings sa isang napapanahong paraan upang matiyak ang maayos at mahusay na operasyon ng pump.
• Siyasatin at palitan ang mga seal: Regular na suriin ang pagkasira at pagtagas ng mga packing o mechanical seal, at ayusin o palitan ang mga ito kung kinakailangan upang maiwasan ang pagtagas ng likido na makaapekto sa performance ng pump.

Konklusyon

Ang paglutas ng problema ng hindi sapat na rate ng daloy ng isang pahalang na multistage centrifugal pump ay hindi mahirap; ang susi ay tumpak na matukoy ang ugat na sanhi. Tandaan ang aming mnemonic: "Iwasan ang pagtagas ng hangin at suriin ang balbula ng paa, linisin ang mga labi at i-unclog ang mga pipeline, patatagin ang boltahe upang matiyak ang bilis ng pag-ikot, palitan ang mga bahagi sa oras upang maalis ang pagkasira".

Sa pamamagitan ng pagtaas ng lalim ng pagpasok ng tubig upang tumaas ang presyon ng tubig, pagtiyak ng matatag na boltahe upang mapanatili ang isang mataas na bilis ng pag-ikot, at determinadong pagpapalit ng mga nakakatanda na sealing ring at impeller, hindi mo lamang mabilis na maibabalik ang rate ng daloy ng bomba ngunit mapalawak din ang buhay ng serbisyo ng kagamitan at bawasan ang pagkonsumo ng enerhiya sa pagpapatakbo.

Kung kailangan mo ng kapalit na tutorial para sa sealing ring ng isang partikular na modelo ng horizontal multistage pump, mga solusyon para sa hindi matatag na boltahe o propesyonal na pagpili at suporta sa pagkalkula, mangyaring huwag mag-atubiling makipag-ugnay sa amin. Karaniwan nating hangarin na gawing mahusay ang bawat patak ng tubigTeffiko.
