Ang aking praktikal na gabay sa mga rotors at stators sa mga progresibong bomba ng lukab

Matapos ang mga taon na nagtatrabaho sa sektor ng industriya, masasabi kong may katiyakan naMga progresibong bomba ng lukab(Kilala rin bilang rotor-stator pump, eccentric screw pump) ay ganap na "staples" para sa paglipat ng likido. Bilang mga positibong bomba ng pag -aalis, partikular na idinisenyo ang mga ito upang mahawakan ang mga malapot na likido, kinakaing unti -unting sangkap, at media na naglalaman ng mga solidong partikulo - kailangan nila ng pagkuha ng langis, mga halaman ng kemikal, mga pasilidad ng paggamot ng basura, at mga linya ng paggawa ng pagkain.

Sa palagay ko, ang kanilang mahusay na pagganap ay nagmumula sa masikip na pakikipagtulungan sa pagitan ng rotor at stator. Upang tunay na maunawaan ang nagtatrabaho na prinsipyo, pagganap, at pangmatagalang matatag na operasyon ng mga progresibong bomba ng lukab, dapat mong lubusang maunawaan ang dalawang pangunahing sangkap na ito. Hindi lamang ito kaalaman sa teoretikal; Ito ay mahirap na karanasan na naipon ko sa mga nakaraang taon.

I. Rotor at Stator

Sa aking mga mata, ang "lifeline" ng bawat progresibong bomba ng lukab ay namamalagi sa pagsasama ng rotor at stator - mas tumpak ang kanilang akma, mas mataas ang kahusayan ng bomba.

Ang rotor ay isang helically shaped metal shaft, na karaniwang gawa sa mataas na lakas na hindi kinakalawang na asero, haluang metal na bakal, o kahit na titanium. Tulad ng naka -install na aktibong sangkap sa loob ng pabahay ng bomba, hindi lamang ito nagtutulak ng daloy ng likido kapag umiikot ngunit bumubuo rin ng puwersa ng compression na kinakailangan para sa paglipat. Nakita ko ang maraming mga rotors na sumasailalim sa plating ng chrome o iba pang mga paggamot sa hardening sa ibabaw, at lantaran, ito ay makabuluhang nagpapabuti sa kanilang paglaban sa pagsusuot. Ang paglaktaw sa hakbang na ito ay magreresulta sa isang nakakainis na mabilis na rate ng pagsusuot ng rotor.

Ang stator, sa kabilang banda, ay isang metal tube na may isang hinubog na panloob na lukab, na may linya ng mga nababanat na materyales tulad ng nitrile goma (NBR), fluororubber (FKM), o EPDM. Ang panloob na hugis ay umaangkop sa rotor nang perpekto, at ang diameter ng rotor ay bahagyang mas malaki kaysa sa panloob na diameter ng stator. Ang "pagkagambala na ito ay nagsisiguro na ang nabuo na mga silid ay airtight; Kung nabigo ang selyo, ang bomba ay mahalagang walang silbi.

Kung ito ay isang single-screw pump (single-threaded rotor na ipinares sa isang double-threaded stator), isang twin-screw pump (dalawang counter-rotating at intermeshing screws), o isang triple-screw pump (isang pagmamaneho ng tornilyo na may dalawang hinimok na mga turnilyo), natutunan ko ang mahirap na paraan na ang akma na pag-asa sa pagitan ng rotor at stator ay direktang tumutukoy kung ang bomba ay maaaring gumana ng maaasahan. Kahit na ang isang maliit na paglihis ay maaaring humantong sa nabawasan na daloy, pagtagas, o kumpletong pag -shutdown.

Ii. Prinsipyo ng Paggawa: Simple ngunit Mahusay na "Cavity Conveyance"

Hindi ko lubos na naintindihan ang nagtatrabaho na prinsipyo ng mga progresibong bomba ng lukab hanggang sa i -disassembled ko ang dalawang lumang bomba - napakadaling maunawaan.

Kapag ang rotor ay umiikot ng eccentrically sa loob ng stator, ang kanilang intermeshing helical na istraktura ay bumubuo ng isang serye ng mga selyadong lukab. Habang lumiliko ang rotor, ang mga lukab na ito ay patuloy na gumagalaw patungo sa pagtatapos ng paglabas, mahalagang "dala" ang likido pasulong. Ito ay tulad ng pagkakaroon ng isang hindi nakikitang conveyor belt sa loob ng bomba, partikular na idinisenyo para sa paglipat ng likido.

Sa suction port, ang dami ng lukab ay lumalawak, binabawasan ang panloob na presyon, at likido ay iguguhit mula sa reservoir sa pamamagitan ng presyon ng atmospera; Habang ang rotor ay patuloy na umiikot, ang lukab na puno ng likido ay itinulak sa paglabas ng port, kung saan ang mga kontrata ng dami ng lukab, pinipiga ang likido upang madagdagan ang presyon, na pinapayagan ang likido na mapalabas nang maayos.

Ang gusto ko lalo na tungkol sa disenyo na ito ay hindi nangangailangan ng mga inlet o pressure valves. Hindi lamang ito nakakamit ng matatag, mababang-pulso na paglilipat-kritikal para sa mga sensitibong proseso-ngunit malumanay din na hawakan ang mga "maselan" na mga sensitibong materyales, tulad ng biopharmaceutical raw na materyales na maaaring mabigo kung sumailalim sa hindi wastong puwersa. Narito ang isang praktikal na tip para sa iyo: ang pagbabalik sa direksyon ng rotor ay maaaring lumipat sa direksyon ng pagsipsip at paglabas. Ang maliit na operasyon na ito ay nai -save sa akin ang problema ng muling pag -configure ng buong kagamitan nang maraming beses.

III. Pangunahing bentahe (at hindi sakdal na kawalan)

Sa paglipas ng mga taon, nakita ko ang mga progresibong bomba ng lukab na higit sa iba pang mga uri ng mga bomba sa maraming mga sitwasyon, ngunit hindi sila makapangyarihan. Talakayin natin ang kanilang mga kalamangan at kahinaan.

(I) kailangang -kailangan na mga bentahe ng core

• Matatag na daloy at madaling pagsasaayos:Ang masikip na akma sa pagitan ng rotor at stator ay nagsisiguro ng labis na pantay na pagbabago sa dami ng lukab, na may halos hindi mapapabayaan na pagbabagu -bago ng daloy. Hindi tulad ng mga pump ng sentripugal, hindi nangangailangan ng karagdagang mga balbula upang magbigay ng isang matatag na daloy ng linear, na ginagawang angkop para sa mga senaryo na hinihingi ng katumpakan tulad ng paggawa ng kemikal. Bukod dito, ang rate ng daloy ay direktang naka -link sa bilis ng rotor - ang pag -aayos ng output ay kasing simple ng pag -on ng isang buhol. Ginamit ko ito upang makontrol ang daloy sa panahon ng paggawa ng batch, at hindi kailanman nagkaroon ng anumang mga depekto na produkto dahil sa mga paglihis ng daloy.
• Unipormeng output ng presyon:Ang likido ay pinisil ng malumanay at patuloy na panahon ng paglipat, na walang biglaang mga peak ng presyon. Hindi pa ako nagkaroon ng mga isyu gamit ito upang magdala ng "touchy" pressure-sensitive media tulad ng mga solusyon sa mataas na viscosity polymer.
• Napakahusay na kakayahan sa sarili:Walang kinakailangang pre-priming-nagsimula sa pagsimulan, maaari itong direktang gumuhit ng likido mula sa lalagyan, na may isang maximum na pag-angat ng pagsipsip ng hanggang sa 8.5 metro ng haligi ng tubig. Ito ay higit na nakahihigit sa mga bomba ng plunger, lalo na sa mga halaman ng paggamot ng wastewater kung saan kami nagsisimula at huminto sa mga bomba nang madalas. Matapos lumipat sa mga progresibong bomba ng lukab, ang oras ng paghahanda ng aming koponan ay pinutol sa kalahati.
• Maraming nalalaman na paghawak ng likido:Madali itong mahawakan ang mga likidong may mataas na lagkit (naipadala ko ang jam at tsokolate syrup), langis na puno ng krudo, nakasasakit na slurries, at mga kinakaing unti-unting kemikal. Ito ay outperforms diaphragm pumps sa paghawak ng mga gas-solid mixtures at walang tugma para sa mga bomba ng gear sa transporting viscous fluid. Ginamit ko ito upang magdala ng putik na naglalaman ng mga particle na may sukat na golf na walang isang clog.
• Ang paglipat ng mababang-shear upang maprotektahan ang mga materyales:Ang disenyo nito ay nagpapaliit ng paggugupit na puwersa, na kung saan ay isang "tagapagligtas" para sa industriya ng biopharmaceutical. Ginamit ko ito upang magdala ng mga solusyon sa protina at mga sangkap na bioactive, at ang materyal na pagganap ay hindi apektado sa lahat - hindi makamit ang karamihan sa mga bomba.
• Compact na istraktura at kahusayan ng enerhiya:Sinasakop nito ang isang maliit na bakas ng paa, ginagawang maginhawa ang pag -install at pagpapanatili. Bilang karagdagan, ito ay napaka-mahusay na enerhiya; Matapos palitan ang mga lumang bomba kasama nito sa aming halaman ng kemikal, ang mga gastos sa kuryente ay bumaba ng 15%.
• Dual-purpose bilang isang metering pump:Hindi tulad ng mga bomba ng plunger, mga bomba ng dayapragm, o mga bomba ng gear, ang katumpakan nito ay sapat para sa mga dosing at pagpuno ng kemikal. Dati kong ginamit ito upang magdala ng mga reagents sa isang laboratoryo, na may katumpakan na kinokontrol sa loob ng 1%, tinanggal ang pangangailangan para sa karagdagang kagamitan sa pagsukat.

(Ii) Mga kawalan upang bantayan

• Mataas na gastos:Lantaran, ang presyo ng pagbili at mga gastos sa pagpapanatili ay mas mataas kaysa sa mga mas simpleng bomba. Ang mga maliliit na workshop ay maaaring makahanap ng hindi pangkalakal, ngunit para sa mga kondisyon ng mabibigat na tungkulin, ang tibay nito ay maaaring gawing kapaki-pakinabang ang paunang pamumuhunan.
• Sensitivity sa labis na solidong mga particle:Masyadong maraming mga solidong partikulo sa daluyan ay magiging sanhi ng mabilis na pagsusuot ng rotor at stator. Ginamit ko ito upang magdala ng langis ng krudo na may labis na nilalaman ng buhangin, at nabigo ang stator pagkatapos ng anim na buwan. Ang aralin: Laging suriin ang solidong nilalaman ng butil, at mag -install ng isang filter kung hindi sigurado.
• Mahigpit na walang tuyo na pagtakbo:Kahit na isang minuto ng tuyong pagtakbo ay maaaring maging sanhi ng sobrang pag -init at pinsala sa rotor at stator. Ang isang kasamahan sa akin ay nagkamali sa pagkakamaling ito - na tumuturo upang suriin ang antas ng likido bago magsimula - at sinunog ang rotor, na nagreresulta sa isang buong araw ng downtime at makabuluhang gastos para sa mga kapalit na bahagi.
• Kinakailangan ang pagbabago para sa mga senaryo ng high-pressure:Ito ang nangungunang pagpipilian para sa mababa hanggang medium na mga kondisyon sa pagtatrabaho sa presyon, ngunit ang mga karagdagang pagbabago ay kinakailangan para sa paglipat ng high-pressure. Sinubukan kong gamitin ito para sa paglilipat ng high-pressure, ngunit malubhang tumagas ito hanggang sa na-upgrade namin ang mga seal at pabahay.
• Panganib sa Cavitation:Kung ang presyon ng likido ay mas mababa kaysa sa presyon ng singaw nito, magaganap ang cavitation - ang mga maliliit na bula ay sumabog at sumisira sa mga panloob na bahagi. Natagpuan ko ito sa isang mababang-daloy na senaryo, at ang rotor ay pitted. Nang maglaon, ang pag -install ng isang balbula ng relief relief ay nalutas ang problema, ngunit ito ay isang mamahaling aralin.

Iv. Paano nakakaapekto ang rotor at stator geometry sa pagganap (aking pamantayan sa pagpili)

Matapos ang mga taon ng pagpili ng mga bomba, nalaman ko na ang geometry ng rotor at stator ay ang susi sa pag -adapt sa mga kondisyon ng pagtatrabaho.

Pag -uuri ng Uri ng Pump (Ang Aking Mabilis na Gabay sa Pagtutugma)

• Mga bomba ng single-screw:Ang single-threaded rotor na ipinares sa isang double-threaded stator-inuuna ko ito para sa transportasyon ng mga high-viscosity fluid o media na naglalaman ng mga solidong particle. Halimbawa, ang paglipat ng putik sa mga halaman ng paggamot ng wastewater, kung saan ang kakayahan ng anti-clogging ay mahusay.
• Twin-screw pump:Dalawang counter-rotating at intermeshing screws-ay huminto nang maayos na may mababang ingay. Ginagamit ko ito upang magdala ng malinis o bahagyang kontaminadong mga langis at kemikal, tinitiyak ang kadalisayan ng materyal, na mahalaga para sa mga aplikasyon ng parmasyutiko o grade-food.
• Triple-screw pump:Ang isang pagmamaneho ng tornilyo na may dalawang hinihimok na mga tornilyo - ang pag -flow ay pantay na bilang isang pump ng pagsukat. Ito ay partikular na angkop para sa transportasyon ng mababang-lagkit na malinis na likido tulad ng hydraulic oil at lubricating oil; Madalas kong ginagamit ito sa mga sistema ng pagpapadulas ng tool ng makina, at hindi pa nagkaroon ng mga isyu sa hindi sapat na pagpapadulas.

Geometry subtypes (maliit na detalye na nakakaapekto sa pagganap)

Bilang karagdagan sa mga pangunahing uri ng bomba, ang mga banayad na pagsasaayos sa geometry ng rotor at stator ay maaaring magdala ng mga makabuluhang pagbabago:

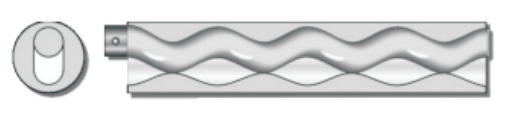

• S-type: Ultra-stabil transfer, compact rotor inlet, at mababang net positibong suction head (NPSH) na mga kinakailangan. Palagi kong pipiliin ito kapag nagdadala ng mga malapot na materyales o malalaking particle media-hindi na nahihirapan sa cavitation at clogging.

• L-type: mas mahaba ang linya ng sealing sa pagitan ng rotor at stator, na nagreresulta sa mas mataas na kahusayan at mas mahabang buhay ng serbisyo. Mayroon itong compact na istraktura ngunit malaking kapasidad ng daloy, na angkop para sa mga senaryo na may mataas na ani kung saan mataas ang mga gastos sa downtime.

• D-type: compact na istraktura, halos pulsation-free transfer, at sobrang mataas na katumpakan ng pagsukat. Ginagamit ko ito sa katumpakan na mga senaryo ng dosing kemikal - ilagay ang mga parameter at iwanan ito nang may kumpiyansa, hindi na kailangang mag -alala tungkol sa pagbabagu -bago ng daloy.

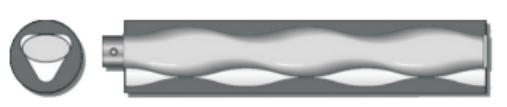

• P-type: Pinagsasama ang malaking kapasidad ng daloy na may isang compact na istraktura, at nagmamana ng mahabang linya ng sealing ng L-type. Ito ang aking "all-purpose pump"-hindi maipapalagay ng parehong high-flow transfer at tumpak na dosis.

Bilang karagdagan, ang mga parameter tulad ng anggulo ng helix, tingga, at profile ng ngipin ay hindi maaaring balewalain. Mula sa aking karanasan: mas malaki ang anggulo ng helix, mas malaki ang rate ng daloy ngunit mas mababa ang presyon; Ang mas maliit na anggulo ng helix, mas mataas ang presyon ngunit mas mababa ang rate ng daloy. Ito ay isang trade-off na nakasalalay sa prayoridad ng mga kondisyon sa pagtatrabaho. Kailangang magdala ng isang malaking halaga ng viscous fluid? Pumili ng isang malaking anggulo ng helix; Kailangan mo ng high-pressure long-distance transfer? Pumili ng isang maliit na anggulo ng helix.

V. Mga Tip sa Pagpili at Pagpapanatili (Aking "Pitfall Pag -iwas sa Gabay" mula sa Karanasan)

(I) Piliin ang tamang bomba upang maiwasan ang mga detour

Ang pagpili ng isang bomba (kabilang ang pagtutugma ng rotor at stator) ay mahalaga sa pagtutugma sa mga kondisyon ng pagtatrabaho. Ito ang karanasan na nakuha ko pagkatapos mahulog sa hindi mabilang na mga pitfalls:

• High-viscosity Media:Pumili ng isang single-screw pump, at ang rotor ay dapat gawin ng chrome-plated hindi kinakalawang na asero o suot na resistensya na haluang metal. Tiwala sa akin, ang pagpili ng mga ordinaryong materyales upang makatipid ng pera ay magreresulta sa madalas na mga kapalit na bahagi sa ibang pagkakataon, na magiging sakit ng ulo.
• Ang media na naglalaman ng mga solidong partikulo:Ang single-screw pump na ipinares sa isang espesyal na goma stator (wear-resistant at corrosion-resistant). Dati akong gumamit ng isang ordinaryong stator ng goma para sa paglipat ng putik, na nabigo sa 3 linggo; Ang paglipat sa isang espesyal na Formula One ay tumagal ng 8 buwan bago kapalit.
• Mataas na mga kinakailangan para sa daloy/katatagan ng presyon:Pumili ng isang twin-screw pump o triple-screw pump. Para sa mga sensitibong proseso, ang bentahe ng mababang pulso ay nagkakahalaga ng labis na gastos.

Ang pagpili ng materyal na stator ay mahalaga din: nitrile goma (NBR) para sa media na batay sa langis, EPDM para sa mga kapaligiran na may mataas na temperatura, at fluororubber (FKM) para sa kinakaing unti-unting media. Kung ang pagdadala ng lubos na kinakaing unti -unting likido tulad ng mga malakas na acid o solvent, huwag mag -atubiling pumili ng isang Hastelloy rotor - mas mahal, mas matibay ito kaysa sa mga ordinaryong metal, na tumatagal ng maraming taon na mas mahaba.

(Ii) Wastong pagpapanatili para sa mas mahabang buhay ng serbisyo

Ang sapat na pagpapanatili ay ang susi sa kahabaan ng isang bomba. Ito ang aking pang -araw -araw na gawain sa pagpapanatili:

• Regular na inspeksyon sa pagsusuot:Ang mga stators ay madaling kapitan ng nababanat na pagkapagod sa paglipas ng panahon. Kung napansin mo ang nabawasan na pagsipsip ng bomba, nadagdagan ang pagtagas, o mas malakas na operasyon, palitan kaagad ang stator - huwag hintayin itong ganap na mabigo, dahil ang rotor ay maaari ring maapektuhan noon. Para sa mga high-frequency na paggamit ng mga bomba, sinusuri ko ang buwanang stator.
• Mahigpit na ipinagbabawal ang tuyong pagtakbo at labis na karga:Ang pagsisimula at pag-shutdown ay dapat sundin ang mga pamamaraan. Nag -install kami ng mga aparato ng interlock sa mga bomba, na awtomatikong isinara kapag ang antas ng likido ay masyadong mababa, at wala nang mga kaso ng rotor burnout.
• Panatilihing malinis ang media:Mag -install ng isang filter ng hindi bababa sa 20 mesh sa inlet at linisin ito lingguhan. Kahit na ang mga pinong mga particle ay maaaring magsuot ng rotor at stator sa paglipas ng panahon.
• Bawasan ang bilis kapag nagdadala ng mga viscous fluid:Ang paggamit ng mataas na bilis upang maihatid ang high-viscosity media ay "wasak" ang stator. Karaniwan kong binabawasan ang bilis ng 30%-40%-kahit na mas mabagal, nakakatipid ito ng maraming pera sa mga kapalit na bahagi.
• I -install ang mga aparato ng proteksiyon:Ang mga switch ng presyon, mga sensor ng antas ng likido, at mga monitor ng panginginig ng boses ay nagkakahalaga ng pag -install. Minsan ay nagkaroon ako ng bomba na may hindi normal na panginginig ng boses; Inalerto ako ng monitor nang maaga, at pinalitan ko ang pagod na rotor sa oras, pag -iwas sa mas malubhang pinsala.

Vi.Teffiko: Isang maaasahang bomba ng bomba na pinagkakatiwalaan ko

Matapos ang lahat ng mga taon na ito, lubos kong nauunawaan na ang rotor at stator ay ang pangunahing ng mga progresibong bomba ng lukab - at naiintindihan ito ni Teffiko kaysa sa karamihan sa mga tatak.

Bilang isang maaasahang tagapagbigay ng mga produktong pang -industriya at serbisyo sa engineering, nakatuon lamang sila sa mga sangkap ng pangunahing bomba. Kung naghahanap ka ng isang progresibong bomba ng lukab na hindi ka pababayaan, taimtim kong inirerekumenda ang Teffiko.Mag -click dito upang malaman ang higit pa tungkol sa kanilang Progressive Cavity Pump Series
