Comprehensive Guide sa ISG Vertical vs ISW Horizontal Centrifugal Pumps

Sa larangan ng pang -industriya na transportasyon ng likido, ang ISG vertical centrifugal pump at ISW pahalang na sentripugal pump ay naging mga pangunahing pagpipilian para sa maraming mga senaryo ng aplikasyon dahil sa kanilang natatanging mga pakinabang sa istruktura at tumpak na kakayahang umangkop. Gayunpaman, kapag nahaharap sa mga tiyak na kondisyon ng pagtatrabaho, ang pagkamit ng tumpak na pagpili ng modelo ay isang propesyonal na hamon. Bilang pangkat ng engineering ngTeffiko, alam namin na walang ganap na pinakamainam na modelo ng bomba, tanging ang pinaka -angkop na solusyon. Ang artikulong ito ay magsasagawa ng isang komprehensibong paghahambing sa pagitan ng ISG at ISW centrifugal pump mula sa apat na pangunahing sukat: disenyo ng istruktura, mga katangian ng pagganap, naaangkop na mga sitwasyon, at pag -install at pagpapanatili. Magbabahagi din ito ng praktikal na karanasan ni Teffiko sa pagpili ng modelo upang matulungan kang gumawa ng mga kaalamang desisyon.

Talahanayan ng mga nilalaman

1. Designstructural Design

2. Mga Katangian ngPormasyon

3.Pagsasagawa ng mga senaryo

4.Installation at Maintenance

I. Paghahambing sa disenyo ng istruktura sa pagitan ng ISG Vertical Centrifugal Pumps at ISW Horizontal Centrifugal Pumps

Ang pangunahing pagkakaiba sa pagitan ng ISG vertical centrifugal pumps at ISW pahalang na sentripugal pump ay nagsisimula sa kanilang disenyo ng istruktura. Direkta itong tinutukoy ang kanilang trabaho sa puwang, paraan ng pag -install at lohika ng pagbagay sa pipeline, ginagawa itong pangunahing kadahilanan na isaalang -alang sa panahon ng pagpili ng modelo.

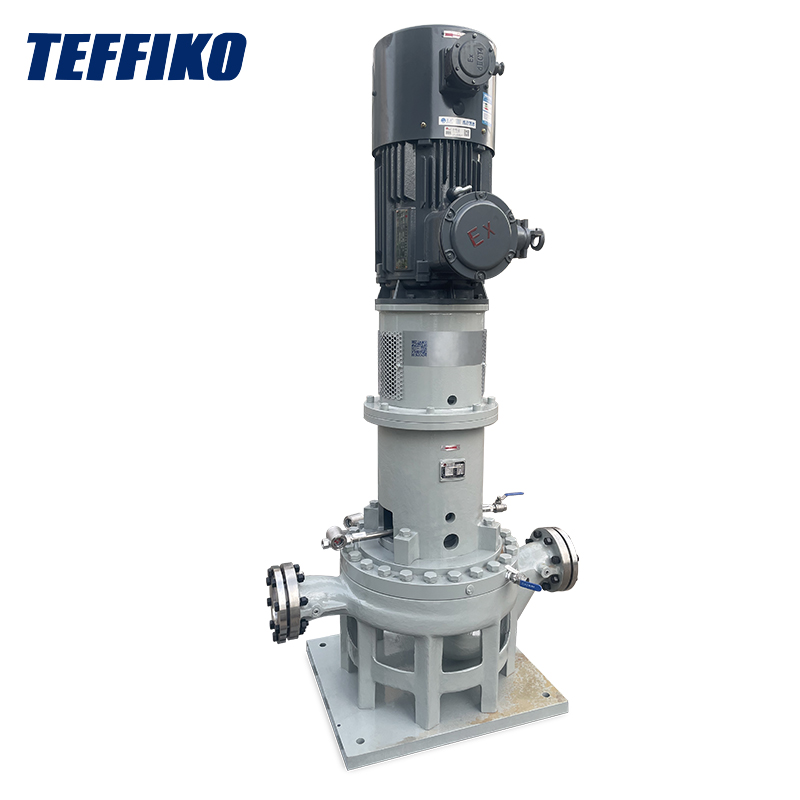

(I) ISG Vertical Centrifugal Pump: Vertical Layout para sa Pag -save ng Space

Ang ISG vertical pump ay nagpatibay ng isang integrated vertical na istraktura, kasama ang pump shaft na patayo sa lupa. Mayroon itong medyo mataas na pangkalahatang taas ngunit isang maliit na lugar ng sahig. Ang water inlet at outlet nito ay nababaluktot na dinisenyo, na nagpapahintulot sa direktang pagsasama sa pipeline system nang hindi nangangailangan ng karagdagang base. Ginagawa nitong partikular na angkop para sa mga makitid na senaryo ng espasyo, tulad ng mga silid ng kagamitan sa supply ng pangalawang tubig sa mga mataas na gusali o mga linya ng compact na mga linya ng produksyon.

(Ii) ISW pahalang na sentripugal pump: pahalang na layout para sa mataas na katatagan

Nagtatampok ang ISW na pahalang na bomba ng isang istraktura kung saan ang motor at bomba ng katawan ay pahalang na coaxial, na may bomba shaft na kahanay sa lupa at nangangailangan ng pag -aayos sa pamamagitan ng isang base. Ang inlet at outlet nito ay matatagpuan sa parehong pahalang na linya, pinadali ang direktang koneksyon na may pahalang na mga pipeline at pagbabawas ng pagkawala ng paglaban. Ang istraktura na ito ay may mababang sentro ng grabidad at tinitiyak ang matatag na operasyon, na ginagawang angkop para sa mga senaryo na may sapat na puwang sa lupa, tulad ng mga malalaking workshop o mga halaman ng tubig sa munisipyo, kung saan maginhawa ang mga operasyon sa pagpapanatili.

Ii. Paghahambing ng Mga Katangian ng Pagganap: Pagkonsumo ng enerhiya, ulo, at paglaban sa cavitation

Higit pa sa mga pagkakaiba sa istruktura, ang mga pagkakaiba -iba ng pagganap sa pagitan ng dalawang direktang epekto ng kahusayan sa pagpapatakbo at naaangkop na mga kondisyon sa pagtatrabaho. Ito ay partikular na maliwanag sa kanilang kakayahang umangkop tungkol sa pagkonsumo ng enerhiya, saklaw ng ulo, at paglaban sa cavitation.

(I) Pagkonsumo ng enerhiya at kahusayan

Sa mga tuntunin ng haydroliko na kahusayan, ang parehong ISG at ISW centrifugal pump ay nagpatibay ng mga advanced na disenyo ng haydroliko. Matapos ma -optimize ang channel ng daloy ng impeller, ang kanilang mga kahusayan sa ilalim ng na -rate na mga kondisyon sa pagtatrabaho ay medyo malapit, karaniwang mula sa 75% hanggang 85%. Gayunpaman, lumitaw ang mga pagkakaiba sa mga senaryo ng variable-load na operasyon:

• Ang ISW pahalang na sentripugal pump ay may isang gentler pump body flow channel, na humahantong sa isang mas maliit na pagbagsak ng kahusayan kapag nagpapatakbo sa labas ng rate ng daloy. Ito ay mas angkop para sa mga senaryo na may malaking pagbabagu -bago ng daloy.
• Ang ISG vertical centrifugal pump ay nagpapanatili ng matatag na kahusayan sa ilalim ng rate ng daloy ngunit nakakaranas ng mas mabilis na pagpapalambing ng kahusayan kapag nagbabago ang daloy. Ito ay mas angkop para sa mga senaryo na may patuloy na mga kinakailangan sa daloy.

Sa mga tuntunin ng pagkonsumo ng enerhiya:

• Ang bomba ng ISG ay kumonsumo ng mas kaunting enerhiya sa ilalim ng mababang daloy, mataas na ulo na mga kondisyon sa pagtatrabaho.
• Ang ISW pump ay naghahatid ng mas mahusay na kahusayan ng enerhiya sa mataas na daloy, mga aplikasyon ng mababang-ulo.

(Ii) Saklaw ng ulo

• Ang saklaw ng ulo ng ISG vertical centrifugal pump ay karaniwang 5m-125m, na ginagawang mas mahusay sa pulong ng "high-head, low-flow" na mga pangangailangan sa transportasyon. Ang vertical-nakabalangkas na pump shaft bear ay pinipilit nang pantay-pantay; Kapag nagpapatakbo sa mataas na ulo, ang sentripugal na paghahatid ng puwersa ng impeller ay mas matatag, at ang paglihis ng baras na sanhi ng labis na presyon ay mas malamang na mangyari. Samakatuwid, madalas itong ginagamit sa mga senaryo tulad ng mataas na pagtaas ng suplay ng tubig at tubig na feed ng boiler.
• Ang saklaw ng ulo ng ISW pahalang na sentripugal pump ay nakatuon nang higit pa sa "medium-low head, mataas na daloy," sa pangkalahatan ay mula sa 3m-80m. Ang pahalang na istraktura nito ay maaaring mas mahusay na umangkop sa matatag na transportasyon ng malalaking daloy ng media at maiwasan ang labis na lakas ng ehe na sanhi ng mataas na ulo. Ito ay angkop para sa mga senaryo na may mababang mga kinakailangan sa ulo ngunit ang mga kahilingan sa mataas na daloy, tulad ng paghahatid ng tubig sa network ng munisipyo, paghahatid ng tubig sa industriya, at patubig na agrikultura.

(Iii) Paglaban sa Cavitation: Ang ISW ay may gilid

Ang Net Positive Suction Head (NPSH) ng ISW Horizontal Pump ay karaniwang 0.5m-1.5m na mas mababa kaysa sa ISG pump. Ang disenyo ng suction port nito ay mas na -optimize, na ginagawang mas madaling kapitan ng cavitation kapag madaling maihatid ang media o sa ilalim ng mataas na paglaban sa pagsipsip. Ang ISG vertical pump, sa kabilang banda, ay mas angkop para sa mga okasyon na may mahusay na mga kondisyon ng pagsipsip at mga maikling pipeline.

III. Ang naaangkop na mga senaryo ng paghahambing: Ang pagtutugma ng on-demand ay ang susi

.

• Pangalawang suplay ng tubig sa mga mataas na gusali: Ang mga residente ng mataas na pagtaas ay nangangailangan ng medyo mataas na presyon ng tubig, at ang mga silid ng kagamitan ay karaniwang matatagpuan sa bubong o sa basement na may makitid na espasyo. Ang ISG vertical centrifugal pump ay perpektong umaangkop sa sitwasyong ito kasama ang mga pakinabang ng maliit na lugar ng sahig at mataas na ulo.
• Pagsuporta sa Maliit na Pang -industriya na Kagamitan: Tulad ng mga sistema ng paglamig para sa mga tool ng CNC machine at feed ng mga sistema ng tubig para sa mga maliliit na boiler. Ang mga sitwasyong ito ay may matatag na demand ng daloy at limitadong puwang sa pag -install, at ang ISG pump ay maaaring isama sa pipeline upang makatipid ng puwang.
• Ang sirkulasyon ng tubig sa komersyal na lugar: kabilang ang paglamig ng sirkulasyon ng tubig para sa mga gitnang air conditioner sa mga hotel at mga sistema ng suplay ng tubig sa sunog sa mga mall. Ang patayong istraktura ng ISG pump ay nagpapadali ng koneksyon sa mga pipeline sa kisame o sa sulok, nang hindi nakakaapekto sa panloob na layout.

.

• Paggamot ng Munisipal na Tubig: Kasama ang muling pag -reclaim ng muling paggamit ng tubig sa mga halaman ng paggamot sa dumi sa alkantarilya at paghahatid ng network ng pipe sa mga gawaing tubig. Ang mga sitwasyong ito ay may malaking demand na daloy at sapat na puwang sa lupa, at ang pahalang na layout ng ISW pump ay nagbibigay -daan sa pag -install ng batch at sentralisadong pagpapanatili.
• Malaking-scale na pang-industriya na produksiyon: tulad ng hilaw na materyal na transportasyon sa mga kemikal na negosyo at paglamig na nagpapalipat-lipat ng mga sistema ng tubig sa mga halaman ng metalurhiko. Ang mga sitwasyong ito ay may malaking pagbabagu -bago ng daloy at nangangailangan ng paglaban sa cavitation, at ang ISW pump ay may mas mahusay na katatagan at kakayahang umangkop upang matugunan ang mga pangangailangan na ito.
• Agrikultura at sibil na patubig: kabilang ang patubig ng bukid at pagbabago ng tubig sa malalaking lawa ng isda. Ang mga sitwasyong ito ay may mababang demand ng ulo ngunit malaking demand ng daloy, at ang mga katangian ng ISW pump ng mababang pagkonsumo ng enerhiya at madaling pagpapanatili ay maaaring mabawasan ang mga pangmatagalang gastos sa operating.

Iv. Paghahambing sa Pag -install at Pagpapanatili

Ang kahirapan sa pag-install at mga gastos sa pagpapanatili ay mga kadahilanan na hindi maaaring balewalain sa pangmatagalang paggamit. Ang mga pagkakaiba sa pagitan ng dalawa sa sukat na ito ay direktang nakakaapekto sa kahusayan sa pagpapatakbo sa ibang yugto.

(I) Pag -install

• Para sa ISG vertical centrifugal pump: Walang hiwalay na base ang kinakailangan para sa pag -install. Kailangan lamang nitong ikonekta ang pump body flange sa pipeline flange at ayusin ang mga paa ng bomba na may pagpapalawak ng mga bolts. Ang isang tao ay maaaring makumpleto ang pag -install ng isang piraso ng kagamitan sa loob ng kalahating araw, na ginagawang angkop para sa mga proyekto ng pagkukumpuni ng mga umiiral na site. Gayunpaman, dapat tandaan na ang patayong istraktura nito ay may mataas na mga kinakailangan para sa pag -install ng patayo. Kung ang bomba shaft tilt ay lumampas sa 0.1mm/m, madali itong hahantong sa pinabilis na pagsusuot ng tindig.
• Para sa ISW Horizontal Centrifugal Pump: Kinakailangan na ibuhos muna ang isang kongkretong base o mag -install ng isang bakal na bracket upang matiyak na ang error sa antas ng base ay hindi lalampas sa 0.2mm/m. Pagkatapos ay ayusin ang bomba ng bomba sa base at sa wakas ikonekta ang pipeline. Ang ikot ng pag-install ay halos 1-2 araw, na ginagawang mas angkop para sa maagang pagpaplano ng mga bagong proyekto sa konstruksyon. Gayunpaman, ang pahalang na layout nito ay may mas mataas na pagpapaubaya sa kasalanan para sa flatness ng pundasyon, at ang bahagyang pag -areglo ng lupa ay hindi madaling makakaapekto sa pagpapatakbo ng kagamitan.

(Ii) Pagpapanatili

Ang ISW na pahalang na sentripugal pump ay mas maginhawa para sa pagpapanatili: dahil sa pahalang na pamamahagi ng motor at ang bomba ng katawan, sa panahon ng disassembly, kailangan lamang alisin ang pagkabit ng kalasag at paluwagin ang pagkonekta ng mga bolts upang paghiwalayin ang motor mula sa katawan ng bomba. Kapag pinapalitan ang mga mahina na bahagi tulad ng mga impeller at seal, hindi na kailangang ilipat ang pipeline. Ang mga tauhan ng pagpapanatili ay maaaring gumana sa lupa, na kung saan ay lubos na ligtas. Halimbawa, kapag ang mga selyo ay tumutulo, ang mga tauhan ng pagpapanatili ay hindi kailangang umakyat nang mataas at maaaring makumpleto ang kapalit sa loob ng 1-2 oras.

Para sa ISG vertical centrifugal pump, dahil ang motor ay matatagpuan sa tuktok, sa panahon ng pagpapanatili, kinakailangan na alisin muna ang mga kable ng motor at pag -aayos ng mga bolts, at iangat ang motor upang ma -access ang mga panloob na sangkap ng bomba ng bomba. Kung naka-install ito sa isang makitid na puwang o isang mataas na silid ng kagamitan, kinakailangan na gumamit ng isang crane o pag-aangat ng kagamitan, na nagreresulta sa isang mahabang ikot ng pagpapanatili at mataas na gastos. Samakatuwid, para sa mga senaryo na may mataas na mga kinakailangan para sa kaginhawaan sa pagpapanatili (tulad ng mga hindi pinapansin na mga istasyon ng bomba), ang ISW na pahalang na sentripugal pump ay mas inirerekomenda.

V. Buod ng Pagpili: 3-Hakbang Mabilis na Paghuhukom

• Suriin ang puwang: Piliin ang ISG vertical pump para sa makitid na mga puwang, at ang ISW pahalang na bomba para sa sapat na puwang sa lupa.
• Suriin ang mga kondisyon ng pagtatrabaho: Piliin ang ISG pump para sa mga kinakailangan sa high-head at mababang daloy, at ang ISW pump para sa medium-low head at high-flow na mga kinakailangan.
• Suriin ang mga pangangailangan sa pagpapanatili: Piliin ang ISW pump para sa hindi pinapansin na operasyon at maginhawang pagpapanatili; Piliin ang ISG pump para sa mga senaryo na may mahabang agwat ng pagpapanatili at limitadong puwang.

Konklusyon

Ang ISG vertical centrifugal pump at ISW pahalang na sentripugal na bomba bawat isa ay may sariling mga pakinabang, at ang core ng pagpili ay namamalagi sa "pagbagay" - naignigning sa iyong puwang, mga kondisyon sa pagtatrabaho, at mga kinakailangan sa pagpapanatili. Kung hindi ka pa sigurado tungkol sa pagpili ng pinakamainam na modelo ng bomba para sa iyong mga tukoy na kondisyon sa pagtatrabaho,TeffikoAng propesyonal na koponan ay maaaring magbigay ng libreng konsultasyon sa pagpili. Mayroon kaming mayaman na karanasan sa aplikasyon at maaaring magrekomenda ng pinaka-angkop at mahusay na solusyon batay sa iyong mga tukoy na mga parameter (tulad ng daloy ng rate, ulo, daluyan na katangian, kapaligiran sa pag-install, atbp.), Tinitiyak ang matatag at mahusay na operasyon ng enerhiya ng iyong likidong sistema.
