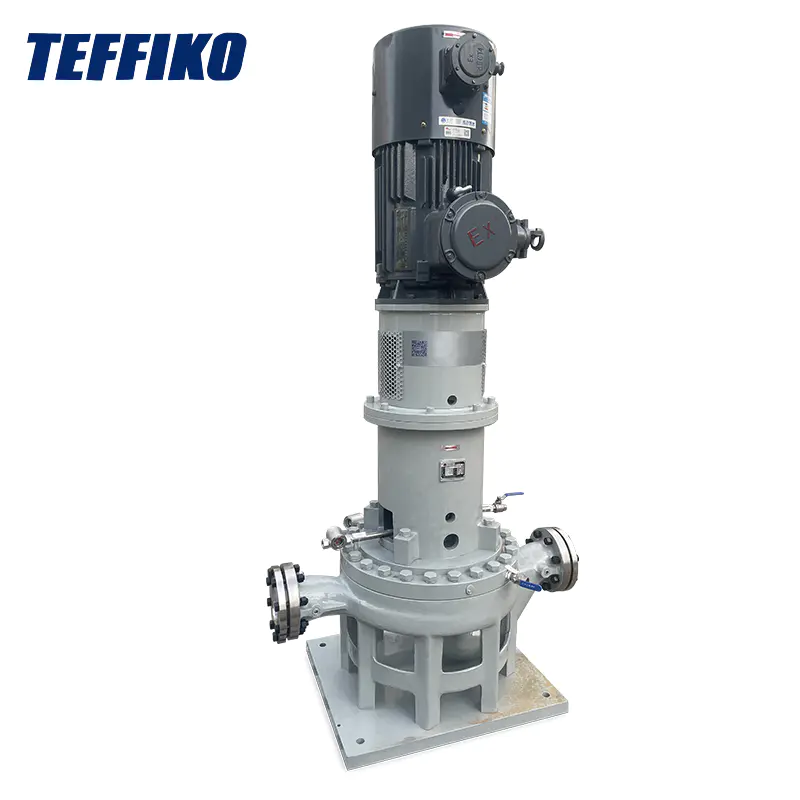

API OH3 Vertical Chemical Process Pumps

Ang serye ng Teffiko TGDP ng API OH3 cantilever vertical centrifugal pump ay angkop para sa transporting malinis o bahagyang kontaminadong media. Sa pamamagitan ng isang compact vertical layout, ang motor ay direktang konektado sa bomba ng bomba, binabawasan ang lugar ng sahig ng 60% kumpara sa mga pahalang na bomba.

● Impeller: Mayroon itong isang solong - pagsipsip, radial, at sarado - uri ng istraktura, na nilagyan ng kapalit na mga singsing na suot ng impeller at mga singsing na may kasing suot, na maaaring makatipid ng gastos ng mga ekstrang bahagi ng pagpapanatili.

● Shaft Seal: Depende sa iba't ibang mga kondisyon sa pagtatrabaho, ang mga seal ng pag -iimpake ay maaaring mapili.

● Pump Body: Radially split, selyadong may isang pinigilan na gasket sa pagitan ng bomba ng bomba at takip ng bomba. Ang mga bomba ng bomba na may diameter na higit sa 80 mm ay nagpatibay ng isang dobleng disenyo ng volute.

● Cover ng pump: Ang isang silid ng paglamig ay maaaring mai -configure kung kinakailangan upang palamig ang silid ng shaft seal.

● Mga Bearings: Lubricated na may grasa, mayroong isang grasa na pagpuno ng tasa sa takip ng takip, at ang tindig bracket ay karaniwang idinisenyo nang walang pag -andar ng paglamig.

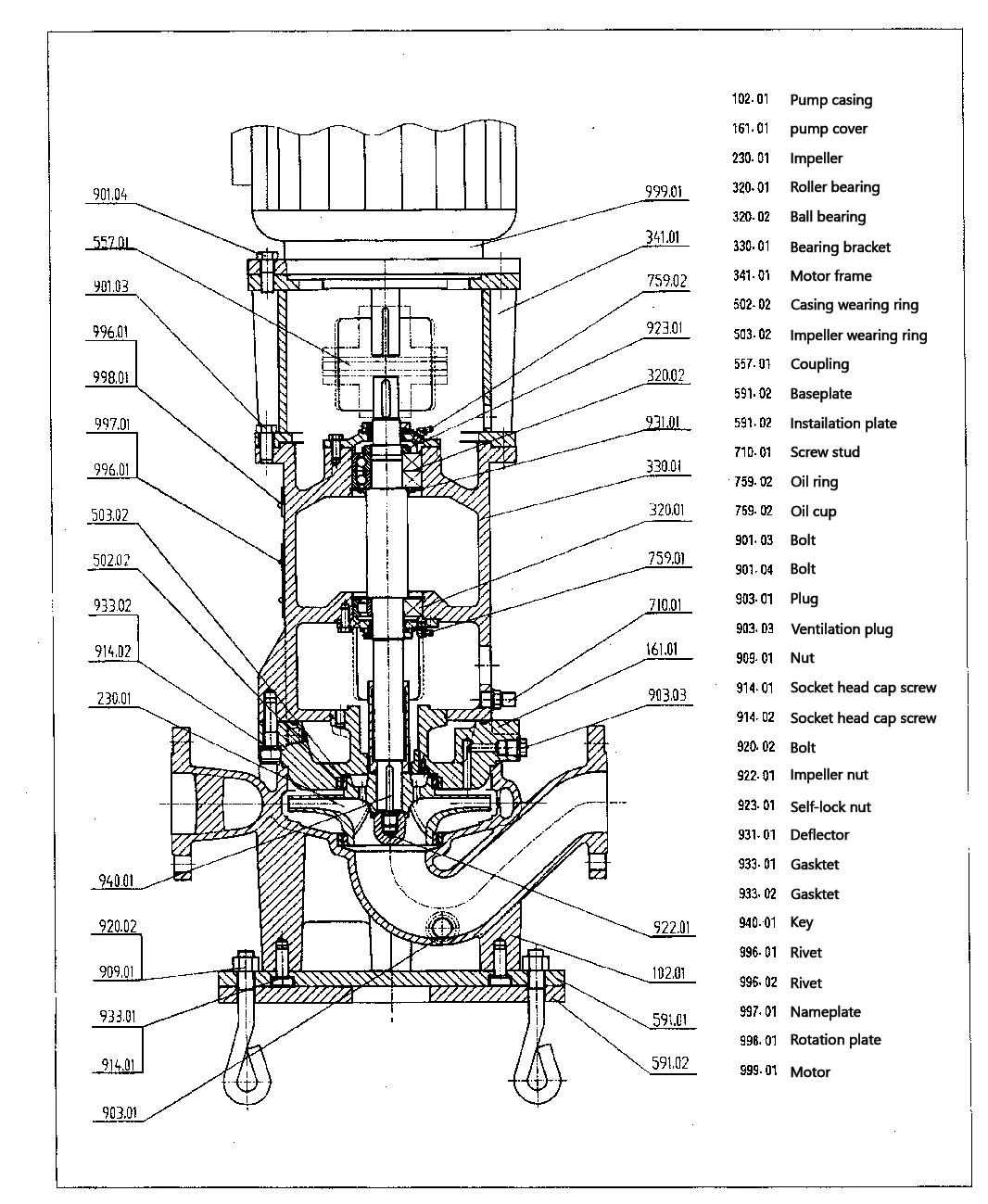

Vertical Chemical Proseso ng Pump Schematic Diagram

Mga lugar ng aplikasyon

1. Cryogenic Factories: Ginamit upang magdala ng cryogenic media tulad ng likidong ammonia at likidong nitrogen. Ang bomba ay may mahusay na pagganap ng sealing at maaaring umangkop sa mga mababang kapaligiran na temperatura, tinitiyak na gumagana nang maayos ang sistema ng pagpapalamig, pagpapanatili ng isang mababang -temperatura na kapaligiran, at ginagarantiyahan ang pagyeyelo at kalidad ng imbakan ng pagkain.

2. Industriya ng Pagmimina ng Coal: Ginamit upang mahawakan ang tubig ng minahan na naglalaman ng mga impurities at kinakailangang mga sangkap. Ang bomba ay magsuot - lumalaban, kaagnasan - lumalaban, at may malaking rate ng daloy, tinitiyak ang kaligtasan ng pagmimina ng karbon. Ginagamit din ito sa paghuhugas ng karbon upang makatulong sa mahusay na paghihiwalay.

3. Power Plants: Ginamit para sa Boiler Water Make - Up upang matugunan ang demand ng tubig; Ginamit sa desulfurization at denitration system upang mabawasan ang mga nakakapinsalang paglabas ng gas. Sa matatag na pagganap, tinitiyak nito ang patuloy na operasyon ng mga halaman ng kuryente.

4. Marine Industry: Ang vertical centrifugal pump ay lumalaban sa kaagnasan ng tubig sa dagat. Maaari itong magdala ng iba't ibang media sa mga platform sa malayo sa pampang at ginagamit upang maihatid ang tubig sa dagat at sariwang tubig sa panahon ng desalination ng tubig sa dagat.

Mga kondisyon sa pagtatrabaho

● Rate ng daloy: 2 - 2600 m³/h

● Ulo: 0 - 250 m

● Pressure: ≤2.5 MPa

● temperatura: - 20 ° C - 250 ° C.

● Pinakamataas na bilis ng pag -ikot: 2900 rpm/min
