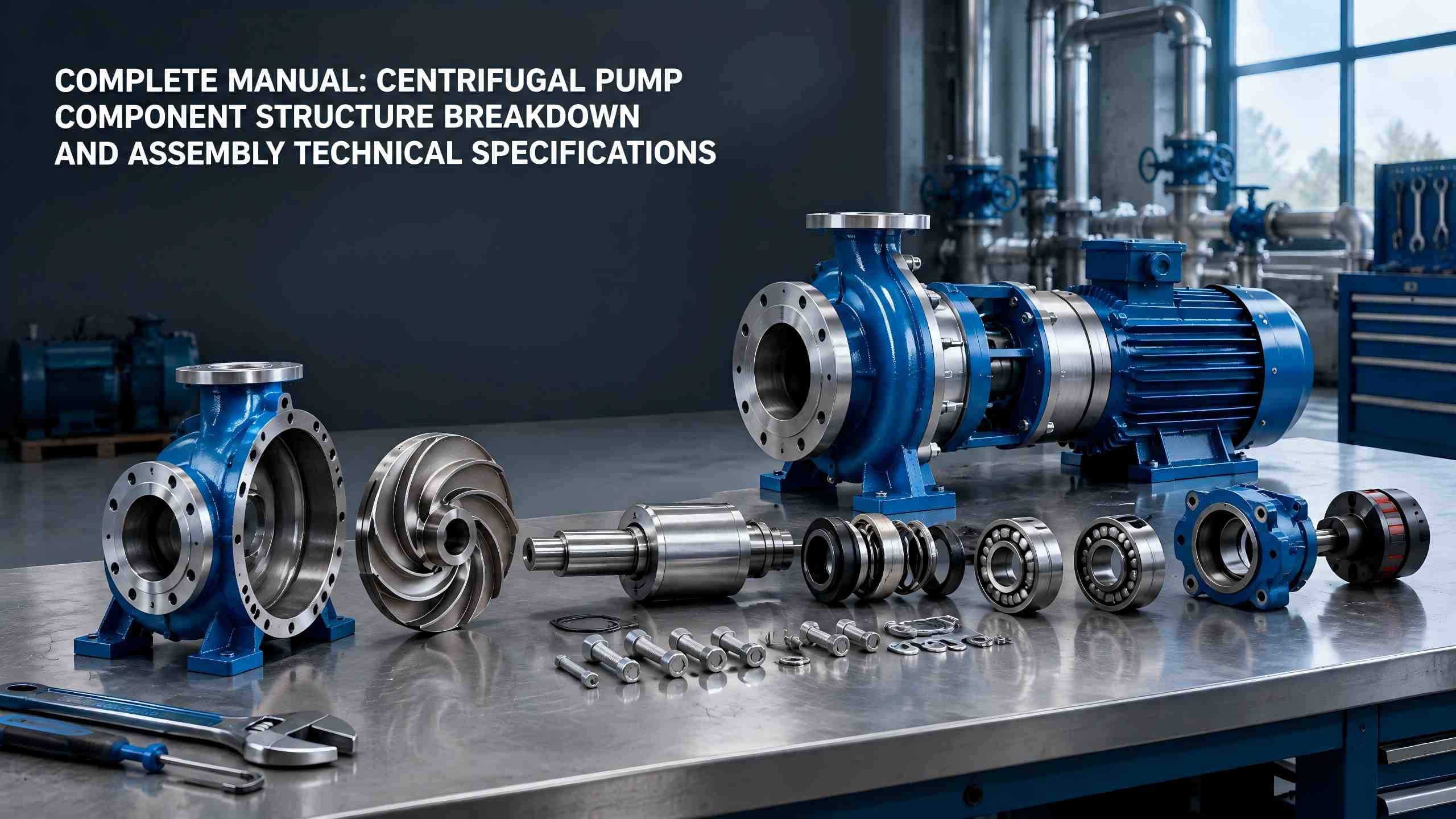

Pagkasira ng Istraktura ng Bahagi ng Centrifugal Pump at Mga Teknikal na Detalye

Mga sentripugal na bombaay malawakang ginagamit sa pang-industriya na supply-drainage, HVAC, transportasyon ng likidong kemikal, supply ng tubig sa munisipyo at iba pang larangan. Ang dokumentong ito ay komprehensibong nagpapaliwanag sa istraktura at mga pag-andar ng mga pangunahing bahagi, seal-protection assemblies at mga pantulong na accessory ngTeffikomga sentripugal na bomba. Nagbibigay din ito ng buong paghahanda bago ang pagpupulong, mga karaniwang pamamaraan at mga teknikal na kinakailangan upang matulungan ang mga user na mabawasan ang mga rate ng pagkabigo ng kagamitan mula sa pinagmulan.

I. Centrifugal Pump Sealing and Protection Assemblies

Tinutukoy ng mga sealing at protection assemblies ang higpit, katatagan ng pagpapatakbo at buhay ng serbisyo ng mga water pump. Pangunahing kasama sa mga ito ang mga elemento ng sealing, bearings, bearing housing at iba pang bahagi, at nagsisilbing kritikal na bahagi para maiwasan ang pagtagas ng tubig, abnormal na ingay, vibration at seizure failure.

Mga Mechanical Seal at Packing Seal

Ang mga karaniwang sealing structure para sa centrifugal pump ay nahahati sa dalawang kategorya: mechanical seal at packing seal. Ang isang mekanikal na selyo ay binubuo ng isang umiikot na singsing, nakatigil na singsing, mga bukal at mga singsing na sealing. Ang mga dulo ng mukha nito ay eksaktong akma upang maghatid ng halos zero-leakage na performance, na may wear-resistant at mataas na temperatura-resistant na mga katangian, na ginagawa itong angkop para sa mataas na presyon at mataas na bilis na mga kondisyon ng pagpapatakbo ng industriya.

Ang mga packing seal ay gumagamit ng mga flexible filler ng graphite at PTFE para sa sealing. Nagtatampok ng simpleng istraktura, madaling pagpapanatili at mababang gastos, kadalasang inilalapat ang mga ito sa mga civil water pump at maliliit na low-pressure centrifugal pump. Ang kanilang disbentaha ay nasa maliit na pag-agos ng tubig sa panahon ng operasyon, na nangangailangan ng pana-panahong paghihigpit o pagpapalit ng pag-iimpake.

Bearing at Bearing Housings

Sinusuportahan ng mga bearings ang high-speed rotation ng pump shaft, binabawasan ang mechanical friction resistance, at tinitiyak ang makinis, offset-free at jitter-free na operasyon ng shaft. Ang pabahay ng tindig ay nagsisilbing proteksiyon na pambalot para sa mga bearings. Nag-iimbak ito ng lubricating oil at grease sa loob upang maghatid ng tuluy-tuloy na pagpapadulas at pag-alis ng init para sa mga bearings, upang maiwasan ang bearing dry-grinding overheating, burning-out at seizure.

II. Auxiliary Matching Assemblies para sa Centrifugal Pumps

Ang mga auxiliary assemblies ay hindi direktang gumaganap ng tuluy-tuloy na trabaho, ngunit ginagarantiyahan nila ang ligtas, matatag at karaniwang operasyon ng kumpletong kagamitan, at bumubuo ng isang kailangang-kailangan na bahagi ng isang buong centrifugal pump system.

• Inlet at outlet flanges: Napagtanto ang karaniwang koneksyon sa pagitan ng water pump at pipelines, tiyakin ang higpit ng magkasanib na bahagi at maiwasan ang pagtagos ng tubig at pagtagas ng hangin.
• Base at coupling: Sinisiguro ng base ang buong unit at binabawasan ang operational vibration; ikinokonekta ng coupling ang pump shaft at motor shaft upang makamit ang kasabay na power transmission.
• Air release valve at drain valve: Ang air release sa startup ay nag-aalis ng air blockage at cavitation; pinipigilan ng drainage sa shutdown ang pagyeyelo at kaagnasan upang maprotektahan ang mga panloob na bahagi.

III. Mga Pre-Assembly Preparations para sa Centrifugal Pumps

Ang kalidad ng pagpupulong ng mga centrifugal pump ay may direktang epekto sa pagganap ng pagpapatakbo at buhay ng serbisyo. Ang mga standardized na paghahanda ay dapat makumpleto bago ang pormal na pagpupulong upang maiwasan ang maling pagpupulong, nawawalang bahaging pagpupulong at hindi sumusunod na pagpupulong.

•  Pag-aralan nang mabuti ang mga teknikal na dokumento: Maingat na basahin ang manual ng centrifugal pump, mga drawing ng pagpupulong at mga kinakailangan sa teknikal na parameter, at pamilyar sa istruktura ng kagamitan at mga pamantayan ng pagpupulong.
•  Pangunahing pamantayan sa kalidad ng bahagi: Linawin ang mga pamantayan sa pagtanggap para sa bawat bahagi ng centrifugal pump, at kumpirmahin na ang mga bahagi ay walang deformation, bitak, pagkasira at kaagnasan.
•  Imbentaryo at inspeksyon ng mga piyesa: Suriin ang lahat ng mga bahagi nang paisa-isa upang matiyak ang kumpletong mga accessory, tumugma sa mga detalye at kwalipikadong kalidad, at ipagbawal ang pag-install ng mga may sira na bahagi.
•  Maghanda ng mga tool at instrumento sa pagsukat: Ihanda nang maaga ang kagamitan sa pagpupulong at pagsukat, kabilang ang mga wrenches, calipers, antas at mga tool sa pag-align, upang magarantiya ang katumpakan ng pagpupulong.
•  Maghanda ng mga consumable: Maghanda ng lubricating oil, grease, sealing packing, gasket at iba pang consumable para matugunan ang lubrication at sealing demands para sa assembly.

IV. Standard Assembly Sequence para sa Centrifugal Pumps

Ang mga centrifugal pump ng iba't ibang modelo ay bahagyang nag-iiba sa istraktura at pagkakasunud-sunod ng pagpupulong. Ang IS‑type back pull‑out centrifugal pump, na nakikita ang pinakamalawak na aplikasyon, ay gumagamit ng pang-industriya-universal na karaniwang pamamaraan ng pagpupulong. Ang mga partikular na hakbang ay ang mga sumusunod:

1. Mag-assemble ng mga bearing assemblies: I-install ang mga bearings nang tumpak sa mga itinalagang posisyon sa pump shaft, tinitiyak na ang mga bearings ay ganap na nakaupo at paikutin nang flexible.

2. Mag-assemble ng pump shaft assembly: Pagkasyahin ang pump shaft na may mga assembled bearings sa pump casing sa kabuuan, na tinitiyak ang maayos na pag-ikot nang walang jamming.

3. I-fasten ang pump casing at frame: I-mount at i-secure ang buong pump casing papunta sa equipment frame, siguraduhin na ang pump body ay pahalang, matatag at walang wobble.

4. Mag-install ng takip ng pump at impeller: I-pre-fit ang takip ng pump sa posisyon ng pump‑shaft, pagkatapos ay ikabit ang impeller upang magarantiya ang matatag na pagkakabit ng impeller at pare-parehong clearance.

5. Isama at i-fasten ang buong unit: Tiyak na i-butt at i-lock ang pump cover at pump casing, pagkatapos ay i-secure ang buong pump body sa equipment base.

6. Pagtatapos ng hitsura: I-clear ang mga debris at mantsa sa buong unit, suriin ang integridad ng hitsura at tapusin ang pangkalahatang pag-aayos.

7. Coupling alignment at calibration: Kumpletuhin ang pag-install ng motor at pump‑body couplings, magsagawa ng coaxiality correction upang matiyak ang katumpakan ng transmission.

V. Mga Pangunahing Teknikal na Kinakailangan para sa Centrifugal Pump Assembly

Ang mahigpit na inspeksyon at pagtanggap ay dapat isagawa sa pagkumpleto ng pagpupulong alinsunod sa mga teknikal na pamantayan upang matiyak ang kwalipikadong operasyon ng kagamitan. Ang pangunahing pamantayan sa pagtanggap ay nakalista sa ibaba:

•  Nababaluktot na pag-ikot ng buong unit: Dahan-dahang iikot ang katawan ng bomba at mano-manong umiikot na baras. Ang yunit ay dapat umiikot nang maayos at pantay-pantay nang walang jamming o mechanical friction ingay.
•  Walang paglalaro ng pump‑shaft: Ang pump shaft ay hindi dapat magkaroon ng halatang axial o radial displacement, na may mga sumusunod na clearance at walang pagkaluwag o pag-alog.
•  Kwalipikadong coupling coaxiality: Ang coaxial deviation sa pagitan ng pump half-coupling at motor half-coupling ay dapat sumunod sa mga teknikal na parameter ng kagamitan, upang maiwasan ang vibration, abnormal na ingay at pagkasuot na dulot ng sira-sira na operasyon.
•  Karaniwang pagpuno ng lubricant: Punan ang mga bearings at transmission parts ng naaangkop na dami ng lubricating oil at grease. Panatilihin ang tamang dami ng langis upang maiwasan ang tuyong paggiling dulot ng kakulangan ng langis o pag-iipon ng alikabok dahil sa labis na pag-apaw ng langis.

Buod

Ang mga bahagi ng centrifugal pump ay naglalagay ng pundasyon para sa pagpapatakbo ng kagamitan. Ang mga impeller, pump casing, pump shaft, sealing elements, bearings at iba pang bahagi ay gumaganap ng kani-kanilang mga function at nakikipagtulungan sa isa't isa, na tinutukoy ang pagganap ng pump at buhay ng serbisyo. Samantala, ang mga standardized na paghahanda bago ang pagpupulong, mga sumusunod na pagkakasunud-sunod ng pagpupulong at mahigpit na mga pamantayan sa pagtanggap ng pagpupulong ay susi sa pag-iwas sa mga pagkabigo ng kagamitan, pagpapalakas ng kahusayan sa pagpapatakbo at pagpapahaba ng buhay ng serbisyo ng kagamitan. Mastery ng component structure at assembly techniques ngTeffikoAng mga centrifugal pump ay nagsisilbing mahalagang batayan para sa pagpapatakbo-pagpapanatili, pag-install-commissioning at pag-troubleshoot ng fault.
