Centrifugal Pump Overpressure Pag-iwas sa Pagkalagot

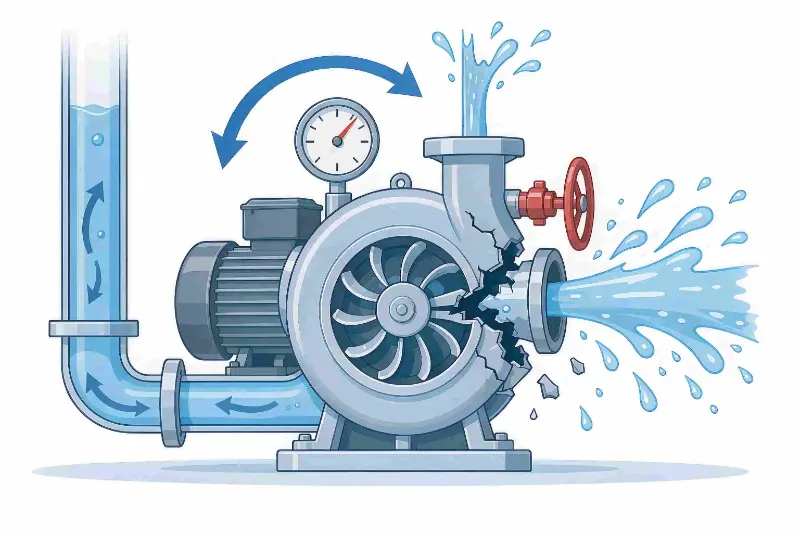

Figure: Schematic ng closed-valve pressure buildup na dulot ng discharge valve closure, na nagreresulta sa pump casing rupture at medium ejection

Karamihan sa mga pumutok sa katawan ng bomba ay nagmumula sa dead-heading (closed-valve pressure buildup), maling remote start-up, at mga pagkabigo ng mga awtomatikong interlock. Tinutugunan ng artikulong ito ang manu-mano, malayuan, at awtomatikong pagsisimula/paghinto ng mga sitwasyon upang ipaliwanag ang pag-verify ng balbula, mga pamamaraan sa pagpapatakbo, at pagpapanatili ng interlock ng instrumento, sa gayon ay mapipigilancentrifugal pumpmga insidente ng overpressure rupture.Teffikoay palaging inuuna ang kaligtasan sa pagpapatakbo ng centrifugal pump at nagbibigay ng kumpletong ligtas na operasyon at gabay sa pagpapanatili para sa mga panganib sa pagkalagot ng katawan ng bomba. Upang maiwasan ang mga ganitong insidente, hindi maaaring umasa sa proteksyon ng hardware lamang; Ang pag-verify ng balbula, malayuang pagkumpirma, at awtomatikong pamamahala ng interlock ay dapat ilapat sa bawat pagsisimula/paghinto ng operasyon.

Mga Pangunahing Dahilan ng Pump Rupture

Ang dead-heading (gumana laban sa isang saradong balbula) ay ang pisikal na sanhi ng karamihan ng mga pumutok sa katawan ng bomba, at ang mga awtomatikong control system ay nagpapalaki sa panganib na ito:

• Ang pagsisimula ng bomba nang sarado ang mga balbula ng pumapasok at labasan, ang impeller ay patuloy na nag-uudyok sa nakulong na likido; Ang mekanikal na enerhiya ay na-convert sa init, ang likido ay umuuga at tumataas ang presyon, at sa loob ng maikling panahon ay lumampas ito sa rating ng presyon ng pambalot ng bomba;
• Kapag ang pump ay sinimulan nang malayuan mula sa central control room, hindi makumpirma ng mga operator ang status ng balbula sa site, na ginagawang madali ang pagsisimula nang walang taros pagkatapos ng maintenance kapag hindi na-reset ang mga valve;
• Kapag naganap ang awtomatikong pag-start-up na na-level-trigger, ang mga balbula ng linya ay maaari pa ring sarado para sa pagpapanatili, at pagkatapos ay tumatakbo ang pump nang may presyon nang walang sinuman sa site;
• Ang mga interlock na mababa ang daloy at mataas na temperatura na hindi na-calibrate para sa mga pinalawig na panahon ay hindi napoprotektahan, at ang system ay hindi maaaring awtomatikong isara at mapawi ang presyon pagkatapos ng sobrang presyon.

Pag-aaral sa Kaso ng Aksidente sa Industriya

Sa isang maliit hanggang katamtamang laki ng pasilidad ng tangke ng imbakan ng hilaw na materyales ng kemikal, pagkatapos makumpleto ang maintenance sa isang storage-tank transfer centrifugal pump, ibinalik ng maintenance crew ang kagamitan ngunit nakalimutang buksan ang discharge valve, pagkatapos ay inilipat ang pump sa automatic mode. Ang pump ay nagsimula at awtomatikong huminto batay sa mga signal sa antas ng tangke, na walang tao sa site. Kapag tumaas ang antas ng tangke sa itinakdang halaga ng trigger, awtomatikong sinimulan ng PLC system ang centrifugal pump. Ang likido sa selyadong pump chamber ay patuloy na nabalisa ng impeller; sa loob lamang ng 90 segundo ang medium ay mabilis na uminit at nag-vaporize, at ang presyon sa loob ng pump ay patuloy na tumataas. Dahil ang low-flow interlock ng planta ay hindi na-calibrate sa loob ng mahigit dalawang taon, ang sensor nito ay kinuha at nabigo, at walang proteksyon sa shutdown ang na-trigger. Sa kalaunan ay pumutok ang pump casing at ang daluyan ng mataas na temperatura ay nag-spray palabas, sinisira ang on-site na kagamitan at pinilit ang isang emergency na pagsara ng linya ng produksyon, na nagreresulta sa malaking pagkalugi sa pagkumpuni at downtime. Tinukoy ng ulat ng pagsisiyasat pagkatapos ng insidente ang dalawang pangunahing sanhi: hindi muling pag-verify ng status ng balbula sa site pagkatapos ng maintenance, at ang interlock ng kaligtasan na matagal nang nawala nang walang functional testing.

Konklusyon: Ang walang bantay na operasyon + ang mga balbula ay hindi na-reset + ang nabigong pagkakabit—ang pagkalagot ay nagresulta lamang mula sa kumbinasyon ng tatlong salik na ito, at maaaring naiwasan kung ang alinman sa isa ay nakontrol.

Manu-manong On-Site Pump Start: Ang Pag-verify sa Posisyon ng Valve ang Unang Linya ng Depensa

Mahigpit na I-verify ang Status ng Lahat ng Valve

Bago simulan ang pump, ang bawat line valve ay dapat kumpirmahin ang item sa pamamagitan ng item upang maiwasan ang pagsisimula sa mga valve na nakasara:

• Pangunahing linya ng proseso: panatilihing ganap na bukas ang suction valve para matiyak na maayos na pumapasok ang likido sa pump chamber;
• Panatilihing nakasara ang lahat ng auxiliary valve gaya ng vent valve, drain valve, at blowdown valve;
• Buksan ang pump body air release valve upang makumpleto ang priming at venting, ilabas ang lahat ng hangin mula sa pump, at maiwasan ang cavitation at dry running;
• Panatilihing bahagyang bukas o ganap na nakasara ang discharge valve; huwag simulan ang pump nang magkasabay na naka-block ang inlet at outlet.

Isama ang Valve Checks sa isang Standardized Checklist

Ang mga valve open/closed positions ay mga kritikal na control point para sa pagtiyak ng ligtas na operasyon ng pump at dapat na gawing pormal sa mga tagubilin sa trabaho ng kagamitan at mga start-up na checklist. Dapat kumpirmahin ng mga operator ang bawat item sa pamamagitan ng pagsuri nito, pag-aalis ng pag-asa sa karanasan at pagbabawas ng pagkakamali ng tao sa pamamagitan ng mga kontrol sa institusyon.

Remote Central-Control Pump Start: Isang On-Site Confirmation Step ay Mahalaga

Ang remote start-up ay isang high-frequency na senaryo para sa pressure-buildup ruptures; ang pag-asa lamang sa gitnang screen ng kontrol ay hindi makumpirma ang aktwal na mga kondisyon sa site:

• Bago mag-isyu ang control room ng start command, hindi dapat simulan ang pump sa isang click;
• Kapag ang mga operator ay hindi maaaring pumunta sa site upang i-verify ang mga balbula, isang on-site na inspektor ay dapat magtalaga upang pisikal na kumpirmahin na ang lahat ng mga balbula ay na-reset sa mga tamang posisyon;
• Pagkatapos lamang matanggap ang on-site na kumpirmasyon, maaaring ilabas ng central control ang start command, na pumipigil sa isang mismatch sa pagitan ng control screen at ang aktwal na on-site valve status.

Mga Awtomatikong Start/Stop Pump: Tumutok sa Pag-iwas sa mga Valve na Maiwang Hindi Na-reset Pagkatapos ng Pagpapanatili

Maraming mga tanke na walang laman na pump ang umaasa sa level instrumentation at mga PLC program para sa awtomatikong pagsisimula/paghinto at pagtakbo nang hindi nag-iingat, na ginagawang mas mataas ang panganib.

Ang On-Site Re-Inspection ay Mandatory Bago Gumamit ng Awtomatikong Mode

Pagkatapos ng maintenance o pipeline work, at bago lumipat sa automatic control mode, ang lahat ng valve ay dapat muling ma-verify sa site: ganap na bukas ang inlet valve, discharge valve sa start-up na preset na posisyon nito, at lahat ng vent valve ay sarado. Karaniwang sitwasyon ng peligro: kapag ang antas ng tangke ay umabot sa isang mataas na punto, ang awtomatikong sistema ng kontrol ay magsisimula sa pump, ngunit ang post-maintenance discharge valve ay nananatiling sarado, na direktang lumilikha ng dead-head pressure build up na nagiging sanhi ng pagkalagot ng pump casing sa loob ng maikling panahon.

Umasa sa Mga Interlock ng Instrumentasyon upang Isara ang Puwang sa Walang Nag-aalaga na Operasyon

Upang pigilan ang bomba na awtomatikong magsimula kapag ang mga balbula ng linya ay sarado, isang kumpletong hanay ng mga instrumentation protection device ay dapat na naka-install:

• Low-flow interlock: Sinusubaybayan nito ang daloy ng linya; kapag nagpapatuloy ang zero flow para sa isang pinalawig na panahon, kinikilala ito bilang dead-head operation at awtomatikong pinuputol ang kapangyarihan ng motor;
• High-temperature interlock: Sinusubaybayan nito ang temperatura ng pump casing; kapag ang pagtaas ng temperatura mula sa pagtaas ng presyon ay umabot sa threshold, agad itong nagsasara upang pigilan ang likido mula sa pagsingaw at pagdiin;
• Overpressure interlock: Kapag lumampas ang discharge pressure sa limitasyon ay nagti-trigger ito ng shutdown, gumagana kasabay ng safety valve para sa dalawahang proteksyon;
• Routine maintenance testing: I-calibrate ang interlock system sa isang nakapirming buwanang iskedyul, gayahin ang zero-flow at overpressure na mga kondisyon, at kumpirmahin na ang mga function ng proteksyon ay gumagana nang tama, inaalis ang mga blind spot sa kaligtasan na dulot ng mga na-seized na sensor at nabigong interlock program.

Hardware Backstop: Dual Software-and-Hardware Safeguards Laban sa Pump Body Rupture

Ang mga kontrol sa pagpapatakbo ay tumutugon sa pagkakamali ng tao, habang ang proteksyon ng hardware ay nagtataglay ng panghuling linya ng kaligtasan:

• I-install sa pump dischargea relief safety valve o rupture disc, na awtomatikong nagpapagaan ng presyon sa panahon ng overpressure at naglalabas ng mataas na presyon sa loob ng pump;
• Mag-install ng minimum-flow recirculation line upang pigilan ang pump na tumakbo nang patay-headed para sa matagal na panahon sa mababang daloy at sobrang init ng likido;
• Kapag nagdadala ng nasusunog o sumasabog na media, gumamit ng explosion-proof na motor, tiyakin ang wastong static grounding, at maiwasan ang pagsabog ng kemikal pagkatapos ng medium leakage;
• Regular na magsagawa ng pagsusuri sa kapal ng pader at agad na palitan ang mga casing ng bomba na naninipis dahil sa kaagnasan o nabuong mga bitak, upang maiwasan ang maagang pagkalagot na dulot ng nabawasang kapasidad na nagdadala ng presyon ng casing.

Mga Karaniwang Maling Palagay sa Pang-araw-araw na Pagpapatakbo at Pagpapanatili

• Maling kuru-kuro: Ang manu-manong pagsisimula lamang ang kailangang kontrolin; ang mga awtomatikong bomba ay hindi nangangailangan ng on-site na inspeksyon. Sa awtomatikong pagsisimula/paghinto walang manu-manong pangangasiwa, at ang dead-head na panganib mula sa hindi kumpletong inspeksyon at pag-reset ng balbula ay talagang mas malaki; ang mga balbula ay dapat muling i-verify sa site bago gamitin ang awtomatikong mode.
• Maling kuru-kuro: Kapag na-install na ang mga interlock, hindi na kailangan ng karagdagang pansin. Ang mga dumi ay madaling makaka-jam ng pressure at flow sensor; Ang matagal na kawalan ng pagsubok ay humahantong sa interlock failure, na nag-iiwan sa system na hindi awtomatikong mag-shut down sa ilalim ng overpressure.
• Maling kuru-kuro: Ang maikling dead-headed start-up ay hindi isang malaking bagay. Sa isang selyadong pump chamber, ang likido ay umiinit at umuusok sa loob ng sampu-sampung segundo, ang presyon ay tumataas nang husto, at ang insidente ay napakabilis.

Buod: Paano Pigilan ang Pump Body Rupture

Ang buong sistema ng proteksyon ay binubuo ng tatlong mga layer:

• Layer 1 — Operational Control:I-verify ang mga balbula ng item sa pamamagitan ng item sa panahon ng on-site start-up; ang remote start-up ay dapat na ipares sa on-site confirmation; kumpletuhin ang muling inspeksyon ng balbula bago gamitin ang awtomatikong mode; at gawing pormal ang check item sa isang nakasulat na checklist;
• Layer 2 — Proteksyon ng Awtomatikong Kontrol:I-equip ang low-flow, high-temperature, at overpressure interlocks; sumunod sa regular na pagsubok; at iwasan ang patay na ulo na idle na tumatakbo sa ilalim ng hindi nag-aalaga na operasyon;
• Layer 3 — Hardware Backstop:Mag-install ng mga pressure-relief device at mga linya ng recirculation, at regular na subukan ang katawan ng bomba para sa kaagnasan.

Ang karamihan sa mga centrifugal pump ruptures ay hindi mga problema sa kalidad ng kagamitan, ngunit sa halip ay resulta ng maling operasyon ng balbula na sinamahan ng pagkabigo ng awtomatikong kontrol na proteksyon.TeffikoInirerekomenda ng mga negosyo na i-standardize ang pamamahala sa kaligtasan sa tatlong start/stop mode—manual, remote, at automatic—magpatupad ng full-process na proteksyon sa kaligtasan, at patuloy na bawasan ang mga panganib sa kaligtasan sa produksyon na dulot ng sobrang presyon ng pump body.
