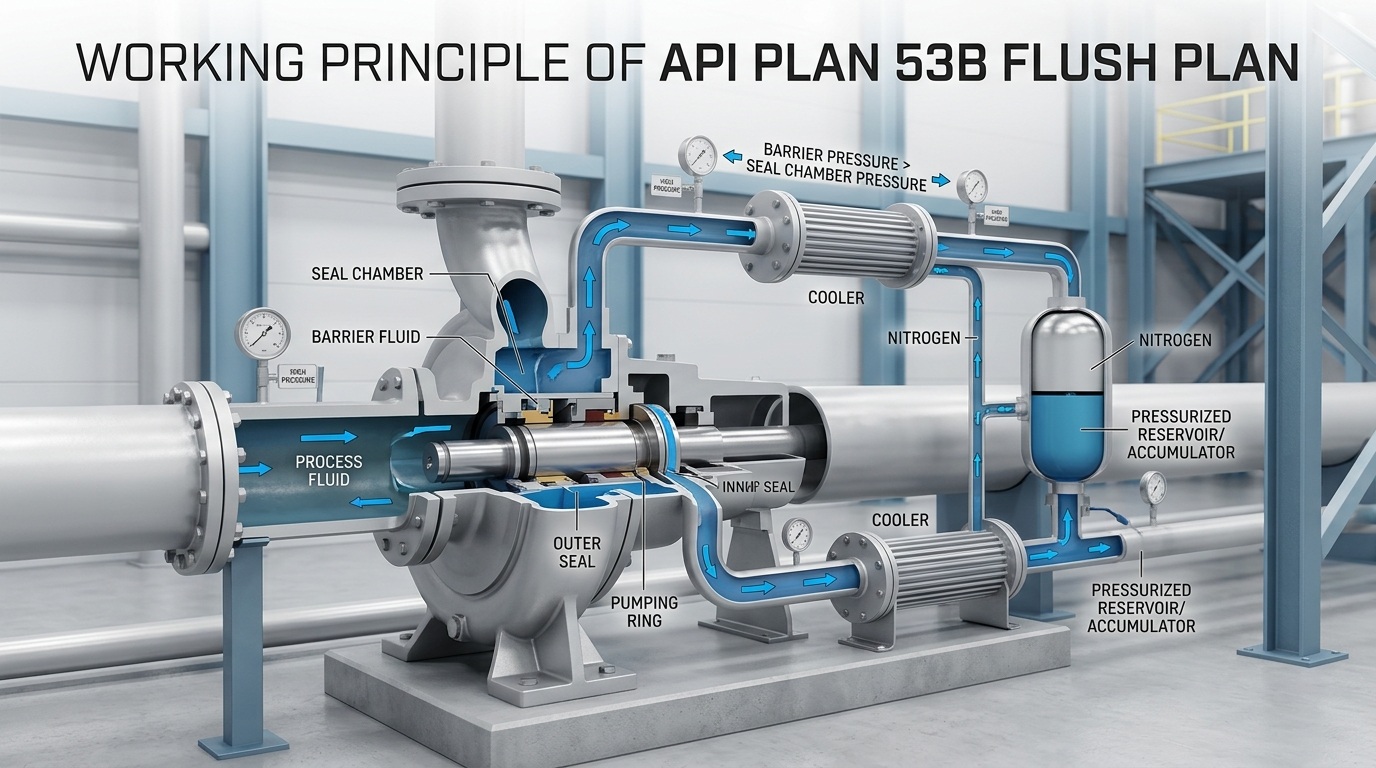

Prinsipyo ng Paggawa ng API PLAN 53B Flush Plan

Ang API PLAN 53B flush plan ay isang pangunahing barrier fluid circulation at pressure system para sa zero-leakage seal sa ilalim ng mga kondisyong gumagana na may high-pressure, toxic at flammable media, na mahigpit na sumusunod sa API 682 industry standard. Maraming mga tagagawa ng bomba at mga inhinyero sa pagpapatakbo at pagpapanatili ay nabigo na makilala ang lohika ng pressure ng Plan 53A, 53B at 53C. Ang dokumentong ito ay ganap na nagpapaliwanag ng gumaganang prinsipyo ng API PLAN 53B flush plan.

Pangunahing Prinsipyo sa Paggawa ng API PLAN 53B Flush Plan

Kasama ang buong cycle ng pagsisimula, pagsara at pagpapatakbo ng kagamitan, ang prinsipyong gumagana ng API PLAN 53B flush plan ay maaaring tumpak na hatiin sa tatlong pangunahing yugto: pagtatatag ng presyon, circulating cooling, leakage compensation at monitoring. Ang buong proseso ay gumagana sa isang closed-loop at awtomatikong paraan na may mahusay na katatagan.

1. Yugto ng Pagtatatag ng Presyon

Bago simulan ang system, i-pre-charge ang inert gas sa bladder gas chamber sa pamamagitan ng nakalaang charging port ng accumulator upang makumpleto ang system pressure calibration. Ang kabuuang presyon ng barrier fluid ay mahigpit na kinokontrol na 2~6 kg/cm² na mas mataas kaysa sa pressure ng process medium sa pump seal chamber, upang makabuo ng maaasahang pressure barrier. Umaasa sa elastic buffering na katangian ng pantog, ang sistema ay maaaring mapanatili ang matatag na presyon sa loob ng maikling panahon kahit na may maliit na pagkawala ng barrier fluid, na pumipigil sa pagkabigo ng seal na dulot ng biglaang pagbaba ng presyon at paglalagay ng matatag na pundasyon ng kaligtasan para sa pagsisimula at pagpapatakbo ng kagamitan.

2. Circulating Cooling Stage

Matapos simulan ang pump, ang built-in na pumping ring ang nagtutulak sa barrier fluid upang umikot. Ang low-temperature at high-pressure barrier fluid ay nagpapadulas sa mga pares ng friction ng seal habang dinadala ang init. Ang pinainit na barrier fluid ay dumadaloy sa heat exchanger para sa paglamig, at pagkatapos ay babalik sa seal chamber upang bumuo ng closed loop. Ang nakokontrol na temperatura at pressure environment na ito ay epektibong pinipigilan ang mataas na temperatura na pagkasira, dry burning at coking sa mga mukha ng seal, at lubos na nagpapahaba ng buhay ng serbisyo ng mga mechanical seal.

3. Yugto ng Kabayaran at Pagsubaybay sa Leakage

Sa panahon ng normal na operasyon ng kagamitan, ang maliit na pagkawala ng barrier fluid ay hindi maiiwasang mangyari habang ang isang maliit na halaga ng barrier fluid ay tumagos sa medium side ng proseso sa pamamagitan ng inner seal face, na isang normal na phenomenon. Sa oras na ito, ang high-pressure na nitrogen sa loob ng accumulator bladder ay awtomatikong lumalawak sa ilalim ng pagkakaiba ng presyon, na nagtutulak sa barrier fluid sa likidong silid upang mapunan muli ang sirkulasyon ng sirkulasyon, upang mabayaran ang pagkawala ng likido at patatagin ang presyon ng system sa totoong oras nang walang manu-manong interbensyon.

Kung tumindi ang pagkasira ng seal o bahagyang pagtagas ng pipeline, ang labis na pagkawala ng barrier fluid ay magiging sanhi ng pagbaba ng presyon ng system sa ibaba ng itinakdang threshold, at ang katugmang switch ng presyon ay awtomatikong magti-trigger ng alarma. Ang mga tauhan ng operasyon at pagpapanatili ay maaaring maglagay muli ng malinis at katugmang barrier fluid sa pamamagitan ng fluid replenishing port upang mabilis na maibalik ang na-rate na presyon ng system at matiyak ang tuluy-tuloy at ligtas na operasyon ng kagamitan.

Mga Pangunahing Tala para sa Pang-araw-araw na Operasyon at Pagpapanatili

Ang standardized na operasyon at pagpapanatili ay mahalaga para sa pangmatagalang matatag na operasyon ng 53B system. Ang mga sumusunod na pangunahing punto ay dapat pagtuunan ng pansin sa pang-araw-araw na gawain:

• Ang isang pagsubok sa pagiging tugma ay dapat isagawa sa pagitan ng barrier fluid at medium ng proseso nang maaga upang maiwasan ang kontaminasyon ng materyal, scaling o kaagnasan na dulot ng internal permeation.
• Regular na siyasatin ang pre-charge nitrogen pressure ng accumulator. Supplement nitrogen sa isang napapanahong paraan kung ang presyon ay nabubulok, at palitan kaagad ang pantog kapag ito ay tumanda o nasira.
• Ganap na magpalabas ng hangin mula sa lahat ng mga pipeline bago magsimula ang kagamitan upang maiwasan ang pagkaantala ng sirkulasyon dahil sa pagbara ng hangin, na maaaring humantong sa dry friction at pagkasunog ng mga seal.
• Regular na linisin ang sukat at mantsa ng langis sa heat exchanger upang matiyak ang kahusayan sa pagwawaldas ng init at maiwasan ang pagkabigo ng barrier fluid na dulot ng sobrang temperatura.
• Inirerekomenda na ikonekta ang pressure alarm system sa DCS control system upang maisakatuparan ang awtomatikong mababang presyon ng maagang babala at maiwasan ang karagdagang paglawak ng mga pagkakamali sa kagamitan.

Buod

Sa madaling sabi, ang core ng API PLAN 53B flush plan ay nakasalalay sa independent pressure stabilization ng bladder accumulator na sinamahan ng three-stage closed-loop system para sa circulating cooling at compensation. Ito ay ganap na nagpoprotekta sa double mechanical seal sa pamamagitan ng pagtatatag ng pressure barrier sa pamamagitan ng pre-pressurization, pagpapatupad ng sapilitang paglamig sa pamamagitan ng pumping ring, at pagkamit ng awtomatikong pressure compensation at stabilization sa accumulator.
