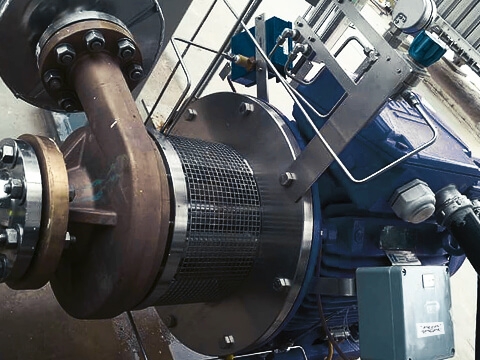

Ang Cryogenic Centrifugal Pump ay isang espesyal na kagamitan sa paghahatid ng likido na binuo para sa pagdadala ng ultra-low temperature na media, na may naaangkop na medium na temperatura sa pangkalahatan ay mas mababa sa -150°C. Kung ikukumpara sa mga ordinaryong centrifugal pump, ang kagamitang ito ay gumagamit ng mga espesyal na cryogenic na materyales at precision sealing structure, na nagtatampok ng mahusay na thermal shock resistance, na nagbibigay-daan sa ligtas at mahusay na paghahatid ng mga low-temperature na likidong gas tulad ng liquefied natural gas (LNG), liquid oxygen, liquid nitrogen, liquid argon, at liquid hydrogen.
Prinsipyo sa Paggawa
Ang pangunahing prinsipyo ng pagpapatakbo ng cryogenic centrifugal pump ay kapareho ng sa conventional centrifugal pump: umaasa ito sa high-speed rotation ng impeller upang makabuo ng centrifugal force, mapabilis ang low-temperature liquid medium, i-convert ang mechanical energy sa fluid kinetic energy, at makamit ang matatag na paghahatid ng medium mula sa dulo ng suction hanggang sa dulo ng discharge. Ang pangunahing pagkakaiba sa pagitan ng mga ito ay ang mga cryogenic centrifugal pump ay maaaring matatag na umangkop sa mga ultra-low temperature na kondisyon mula -162°C para sa liquefied natural gas hanggang -269°C para sa liquid helium na walang materyal na pagkasira o pagkabigo ng kagamitan.
1. Mga Espesyal na Cryogenic na Materyal
Ang katawan ng bomba at impeller ay gawa sa mga bakal na lumalaban sa cryogenic tulad ng 304/316L na hindi kinakalawang na asero, aluminyo haluang metal, at tanso, na nagbibigay ng sapat na katigasan sa mga kapaligirang mababa ang temperatura upang maalis ang malamig na brittleness; ang pump shaft ay gawa sa high-strength na haluang metal na bakal, na maaaring makatiis sa pagkakaiba sa temperatura ng stress at high-speed operation load.
2.High-End Sealing System
Ang epektibong pagpigil sa pagtagas ng pabagu-bago ng mababang temperatura ng media ay ang susi sa ligtas na operasyon ng kagamitan: ang mga labyrinth seal ay simple at matibay, na nagbibigay-daan sa pangmatagalang operasyon na walang maintenance; Ang mga mechanical seal at dry gas seal ay kadalasang ginagamit sa liquefied natural gas loading at unloading scenario; Ang mga accessory ng sealing ay gawa sa mga materyales na lumalaban sa cryogenic tulad ng polytetrafluoroethylene at flexible graphite, na pinapalitan ang mga ordinaryong rubber seal upang maiwasan ang pag-crack at pagkabigo sa mababang temperatura.
3.Anti-Cavitation Optimized na Disenyo
Ang mga likidong gas na may mababang temperatura ay may napakababang punto ng kumukulo at madaling kapitan ng cavitation sa panahon ng operasyon. Ang kagamitan ay gumagamit ng mababang net positive suction head (NPSH) na istraktura, nilagyan ng front inducer at double-suction impeller upang mapataas ang inlet medium pressure, sugpuin ang medium vaporization mula sa root cause, at bawasan ang pinsala sa cavitation.
4. Thermal Shock Resistance Protection Design
Ang kagamitan ay mahigpit na ipinagbabawal sa mabilis na paglamig at dapat na paunang palamigin nang dahan-dahan alinsunod sa mga pamantayan upang maiwasan ang pag-crack ng shell na dulot ng biglaang pagbabago ng temperatura; ito ay nahahati sa patayo at pahalang na istruktura. Ang mga vertical barrel-type na cryogenic centrifugal pump ay may mas mahusay na epekto sa tambutso at mas kaunting init, na ginagawa itong pangunahing pagpipilian sa industriya ng liquefied natural gas.
Ang mga cryogenic centrifugal pump ay kailangang-kailangan sa maraming high-end na pang-industriya na larangan, kung saan ang industriya ng liquefied natural gas (LNG) ang kasalukuyang pinakamalaking demand market.
Malawakang ginagamit sa mga istasyon ng pagtanggap ng LNG para sa medium transfer ng tangke, pagkarga at pagbabawas ng barko, at pagpuno ng trak ng tangke; nilagyan din ito ng mga natural gas refueling stations upang magbigay ng malinis na enerhiyang refueling para sa mabibigat na sasakyan at barko.
Bilang isang pangunahing bahagi ng pagsuporta sa kagamitan sa paghihiwalay ng hangin, ginagamit ito upang magdala ng likidong oxygen, likidong nitrogen, at likidong argon, na naghahain ng pagtunaw ng bakal at bakal, suplay ng medikal na oxygen, produksyon ng semiconductor, pati na rin ang pagkuha, pag-iimbak at transportasyon ng likidong carbon dioxide.
Responsable para sa paglipat at pagpuno ng mga rocket propellants (liquid oxygen, liquid hydrogen) at pagbibigay ng liquid nitrogen circulation delivery para sa mababang temperatura na mga pagsubok ng mga bahagi ng aerospace precision.
Iniangkop sa pag-iimbak at transportasyon ng likidong hydrogen at mga senaryo sa paghahatid sa mga istasyon ng hydrogen refueling, na nagsisilbing pangunahing kagamitan para sa pag-imbak ng enerhiya ng hydrogen at mga bagong proyektong sumusuporta sa enerhiya.
Bilang pangunahing fuel supply pump para sa LNG-powered ships, tinitiyak ang stable na supply ng malinis na enerhiya para sa mga barko.
| Paghahambing ng mga aytem | Cryogenic Centrifugal Pump | Positibong Pag-aalis Cryogenic Pump |
|---|---|---|
| Daloy ng Paghahatid | Malaking daloy ng paghahatid | Maliit at katamtamang daloy ng paghahatid |
| Presyon sa Paggawa | Katamtamang presyon | Napakataas na presyon |
| Kahusayan sa Pagpapatakbo | Mataas na kahusayan sa ilalim ng malalaking kondisyon ng daloy | Mababang kahusayan sa ilalim ng malaking operasyon ng daloy |
| Kahirapan sa Pagpapanatili | Simpleng istraktura at madaling pagpapanatili | Maraming mga panloob na bahagi at kumplikadong pagpapanatili |
| Mga Naaangkop na Sitwasyon | LNG transfer, malaking tank delivery | Maliit na daloy at mataas na presyon ng likido hydrogen, likido oxygen paghahatid |
Q: Ano ang pinakamababang temperatura na kayang tiisin ng cryogenic centrifugal pump?
A: Ang naaangkop na hanay ng temperatura ng mga maginoo na modelo ay -150°C hanggang -269°C, at ang na-rate na paglaban sa temperatura ng mga espesyal na LNG cryogenic centrifugal pump ay maaaring umabot sa -162°C.
Q: Paano pumili sa pagitan ng vertical at horizontal cryogenic centrifugal pump?
A: Vertical barrel-type cryogenic centrifugal pumps ay may magandang exhaust effect at malakas na thermal insulation performance, at mas gusto para sa malakihang mga proyekto sa paghahatid ng LNG; Ang mga pahalang na bomba ay compact sa istraktura at kadalasang ginagamit para sa maliliit na mababang presyon ng mababang temperatura na mga senaryo sa paghahatid.
Q: Paano epektibong maiwasan ang cavitation sa cryogenic centrifugal pump?
A: Tiyakin ang sapat na inlet suction pressure, mag-install ng medium inducer, at linisin nang regular ang inlet pipeline filter upang epektibong maiwasan ang mga problema sa cavitation.
Ang mga cryogenic centrifugal pump ay ang pangunahing kagamitan para sa ligtas na paghahatid ng mga likidong gas na mababa ang temperatura, na komprehensibong sumusuporta sa tuluy-tuloy na pag-unlad ng mga industriya ng malinis na enerhiya tulad ng liquefied natural gas, hydrogen energy, at mga pang-industriyang gas. Sa patuloy na paglaki ng pandaigdigang pangangailangan ng malinis na enerhiya, ang posisyon sa merkado at saklaw ng aplikasyon ng mga cryogenic centrifugal pump ay patuloy na lalawak.Teffikoay palaging nakatuon sa pagbibigay sa mga customer ng mahuhusay na solusyon sa cryogenic fluid. Lubos naming inirerekumenda na bigyang-priyoridad ang mga de-kalidad na materyal na lumalaban sa cryogenic, mahusay na mga istrukturang anti-cavitation, at mga configuration ng sealing na mababa ang pagkawala kapag bumibili.
