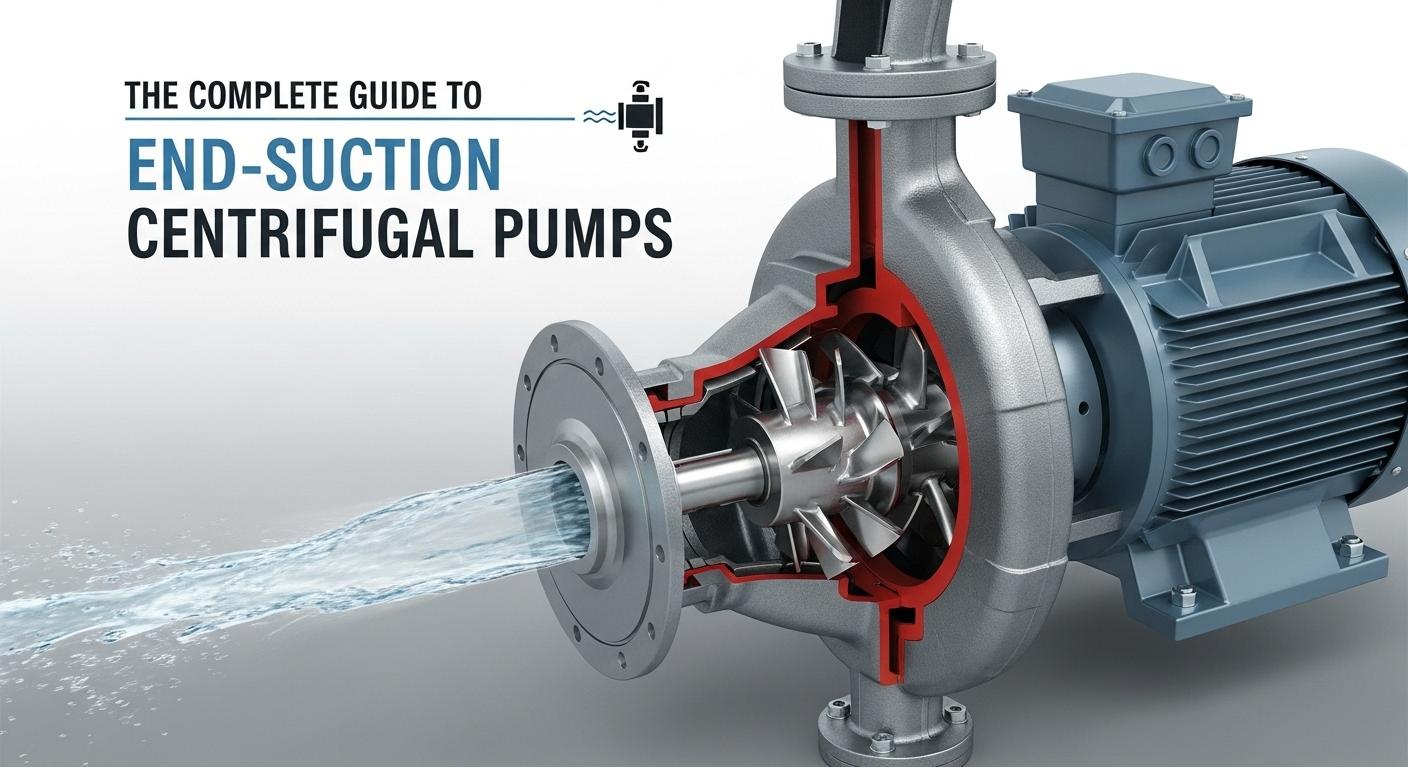

Ang Kumpletong Gabay sa End-Suction Centrifugal Pump

I. Pangunahing pag-unawa sa mga end-suction centrifugal pump

Bilang isang pangunahing sangay ngCentrifugal Pumps. Mula sa daluyan ng sirkulasyon sa mga workshop ng pabrika at suporta sa presyon para sa suplay ng tubig sa lunsod, upang magpalitan ng pagpapalitan sa mga sistema ng HVAC at paglipat ng emergency na tubig sa mga senaryo na lumalaban sa sunog, malawak na ginagamit ito sa dose-dosenang mga patlang tulad ng petrochemical, munisipal na engineering, at enerhiya ng kuryente, na nagsisilbing kritikal na kagamitan upang matiyak ang patuloy at matatag na operasyon ng iba't ibang mga system.

Ii. Istraktura at prinsipyo ng pagtatrabaho ng mga end-suction centrifugal pump

1. Pag -andar ng Pag -andar ng mga pangunahing sangkap na istruktura

• Mga sangkap ng pagsipsip at paglabas: Ang suction flange ay matatagpuan sa isang dulo ng pump casing, nagpatibay ng isang axial water inlet na disenyo upang mabawasan ang paglaban ng likidong inlet; Ang paglabas ng flange ay ipinamamahagi sa isang 90 ° na anggulo ng vertical sa dulo ng pagsipsip, pinadali ang layout ng pipeline.
• Impeller at pump casing: Ang impeller ay ang core ng paglipat ng enerhiya, karamihan sa saradong disenyo (higit sa lahat na gawa sa hindi kinakalawang na asero), na nagpapakita ng sentripugal na puwersa sa likido sa pamamagitan ng pag-ikot ng high-speed; Ang volute-shaped pump casing ay nagko-convert ng kinetic enerhiya ng likido sa enerhiya ng presyon upang makamit ang pressurized transfer.
• Sistema ng Shaft at Sealing: Ang pump shaft ay nag -uugnay sa impeller sa motor at nagpapadala ng rotational power; Pinipigilan ng mga mekanikal na seal o pag -iimpake ng mga seal ang pagtagas ng likido sa kahabaan ng baras, tinitiyak ang higpit ng pagpapatakbo.
• Suporta at Magmaneho: Sinusuportahan ng tindig na pabahay ang sistema ng baras upang mabawasan ang pag -ikot ng pag -ikot; Ang motor ay kadalasang isang karaniwang asynchronous motor, na hinihimok ng isang pagkabit o direktang koneksyon upang umangkop sa iba't ibang mga kinakailangan sa kuryente.

2. Tatlong yugto ng prinsipyo ng pagtatrabaho

• Yugto ng pagsipsip: Kapag nagsimula ang motor, hinihimok nito ang impeller na paikutin, na lumilikha ng isang mababang presyon ng lugar sa gitna ng impeller. Ang likido ay pumapasok sa lukab ng bomba sa pamamagitan ng pipeline ng pagsipsip sa ilalim ng presyon ng atmospera.
• Yugto ng pagpabilis: Matapos ang likido ay pumapasok sa mga channel ng talim ng impeller, gumagalaw ito ng radyo palabas sa ilalim ng puwersa ng sentripugal, na may isang makabuluhang pagtaas ng bilis at enerhiya ng kinetic.
• Pressurization at paglabas ng yugto: Kapag ang high-speed fluid ay pumapasok sa volute, ang cross-sectional area ng daloy ng channel ay unti-unting lumalawak, binabawasan ang bilis ng daloy at pag-convert ng enerhiya ng kinetic sa static pressure. Sa wakas, ang likido ay naihatid sa target na pipeline sa pamamagitan ng paglabas ng flange.

III. Mga Katangian ng Pagganap ng End-Suction Centrifugal Pump

1. Pagsasalin ng mga pangunahing mga parameter ng pagganap

Ang mga pangunahing mga parameter ng pagganap ng mga end-suction centrifugal pump ay matukoy ang kanilang mga sitwasyon sa aplikasyon: ang saklaw ng rate ng daloy ay karaniwang 5-1000 m³/h, na nakakatugon sa maliit sa daluyan ng mga pangangailangan ng paglipat ng daloy; Ang ulo sa pangkalahatan ay 10-200 m, na angkop para sa mababa hanggang medium na mga kondisyon ng ulo; Ang kahusayan ay maaaring umabot sa 75%-90%, na may makabuluhang mga epekto sa pag-save ng enerhiya; Ang Net Positive Suction Head na Kinakailangan (NPSHR) ay maliit, binabawasan ang mga paghihigpit sa taas ng pag -install sa pipeline ng pagsipsip.

2. Tatlong pangunahing bentahe

• Mataas na kahusayan at pag -save ng enerhiya: Ang na -optimize na disenyo ng haydroliko ay nagpapaliit sa pagkawala ng conversion ng enerhiya. Matapos mapalitan ng isang kemikal na negosyo ang mga lumang bomba nito sa mga bomba na ito, isang solong yunit ang na -save ng higit sa 50,000 kWh ng kuryente taun -taon.
• Madaling pagpapanatili: Ang mga sangkap ay may mataas na antas ng standardisasyon. Ang pagpapalit ng mga mekanikal na seal ay hindi nangangailangan ng pag -disassembling sa buong bomba, binabawasan ang average na oras ng pagpapanatili ng 40% kumpara sa mga katulad na bomba.
• Malawak na kakayahang umangkop sa application: Sa pamamagitan ng pagpapalit ng mga materyales sa impeller (hal., Hastelloy, titanium alloy), maaari itong ilipat ang mga espesyal na media tulad ng mga solusyon sa acid-base at dumi sa alkantarilya na naglalaman ng mga particle ng bakas.

Iv. Ang mga pangunahing punto ng pagpili ng mga end-suction centrifugal pump

1. Paunang Pananaliksik ng Parameter

Ang dalawang pangunahing sukat ay kailangang linawin:

• Katamtamang katangian: Angkop para sa media na may lagkit <200 CST at solidong nilalaman ≤ 5%; Ang pagpili ng materyal ay dapat na tumutugma sa kaagnasan ng daluyan.
• Omga kondisyon ng perating: Rate ng daloy ng disenyo, na -rate na ulo, daluyan ng temperatura, at presyon ng system. Sa partikular, ang Net Positive Suction Head Magagamit (NPSHA) ay dapat kalkulahin upang matiyak ang isang kaligtasan ng margin ng NPSHA> NPSHR + 0.5 m.

2. Pag -aalis ng proseso ng pagpili

1. Alamin ang mga pangunahing mga parameter: Markahan ang rate ng daloy (normal/maximum na mga kondisyon ng operating) at ulo (isinasaalang-alang ang 10% -15% pagkawala ng pipeline) batay sa mga kinakailangan sa proseso.
2. Itugma ang mga pagtutukoy ng modelo ng bomba: Sumangguni sa curve ng pagganap ng bomba ng tagagawa at piliin ang mga modelo kung saan bumagsak ang operating point sa loob ng ± 10% ng pinakamahusay na punto ng kahusayan (BEP).
3. Kumpirmahin ang motor at accessories: Pumili ng isang motor batay sa lakas ng bomba shaft (na may isang 10% -15% na nakalaan ng margin ng kuryente), pagpili sa pagitan ng pagsabog-proof o ordinaryong motor; Itugma ang mga accessory ng pipeline tulad ng mga check valves at filter.
4. Pangwakas na Pag -verify ng Materyal: Para sa kinakaing unti -unting media, i -verify kung ang pump casing (hal., 304/316L hindi kinakalawang na asero) at ang mga materyales sa impeller ay nakakatugon sa mga kinakailangan sa paglaban sa kaagnasan.

V. Mga patlang ng Application

1. Mga pangunahing sitwasyon sa paggawa ng pang -industriya

• Industriya ng kemikal: Paglilipat ng mga organikong solvent tulad ng methanol at ethylene glycol, o dilute acid/alkali solution; Kinakailangan ang mga pump casings na gawa sa mga materyales na lumalaban sa kaagnasan.
• Power Industry: Ginamit para sa paglamig ng sirkulasyon ng tubig sa mga kagamitan sa pandiwang pantulong at slurry transfer sa mga sistema ng desulfurization; Ang mga pump casings ay dapat na mataas na temperatura na lumalaban at lumalaban sa pagsusuot.
• Pagproseso ng pagkain: Paglilipat ng sanitary media tulad ng fruit juice at mga produkto ng pagawaan ng gatas; dapat sumunod sa mga pamantayang sanitary ng FDA o 3A.

2. Mga pangunahing papel sa mga sektor ng munisipyo at konstruksyon

• Supply ng tubig sa lunsod: Ang mga end-suction centrifugal pump ay ginagamit sa pangalawang presyon ng pagpapalakas ng mga istasyon ng bomba upang makamit ang patuloy na suplay ng tubig para sa mga mataas na gusali, na may kakayahang umangkop na pagsasaayos ng daloy.
• Paggamot sa dumi sa alkantarilya: Ginamit upang iangat ang dumi sa alkantarilya pagkatapos ng rehas at pagbabalik ng likido mula sa mga tangke ng aeration, na angkop para sa mga kondisyon na may kaunting mga nasuspinde na solido.
• HVAC: Nagsisilbi bilang pinalamig na tubig at paglamig ng mga pump ng sirkulasyon ng tubig upang matiyak ang regulasyon ng temperatura sa mga malalaking gusali tulad ng mga mall at hotel.

Vi. Pag-install at pag-komisyon ng mga end-suction centrifugal pump

1. Paghahanda bago mag -install

Ang pundasyon ay dapat na patag at solid, na may sapat na puwang sa pagpapanatili na nakalaan; Ang diameter ng pipeline ng pagsipsip ay hindi dapat mas maliit kaysa sa diameter ng pump inlet, na may mas kaunting mga siko at balbula upang maiwasan ang cavitation; Ang paglabas ng pipeline ay dapat na nilagyan ng mga gauge ng presyon at suriin ang mga balbula upang maiwasan ang martilyo ng tubig.

2. Mga Komisyon sa Komisyon sa Komisyon

• Inspeksyon ng pipeline: Magsagawa ng isang pagsubok sa presyon pagkatapos ng pag -install upang matiyak na walang pagtagas ng pipeline; Suriin ang paglihis ng pagkakahanay ng pagkabit, na may mga paglihis ng radial at axial ≤ 0.1 mm.
• Ang pag-load at pag-load ng pagsubok ay tumatakbo: Patakbuhin ang walang-load para sa 10-15 minuto, pagsuri sa temperatura ng tindig (≤ 75 ℃) at panginginig ng boses (≤ 4.5 mm/s); Sa panahon ng pag -load ng pagsubok, ayusin ang mga balbula nang paunti -unti at itala kung ang rate ng daloy at ulo ay nakakatugon sa mga halaga ng disenyo.

Vii. Pagpapanatili at pag-aayos ng mga end-suction centrifugal pump

1. Pang -araw -araw na Checklist ng Pagpapanatili

• Pang -araw -araw na inspeksyon: Suriin ang temperatura ng tindig, pagtagas ng selyo (tumutulo ≤ 10 patak/minuto ay normal), at presyon ng inlet/outlet.
• Lingguhang pagpapanatili: Maglagay ng pagdala ng grasa (pangunahin ang grasa na batay sa lithium) at malinis na alikabok sa pump casing surface.
• Quarterly inspeksyon: Suriin ang pagsusuot ng impeller, sukatin ang pag -play ng bomba shaft end, at i -calibrate ang kawastuhan ng mga gauge ng presyon at mga flowmeter.

2. Karaniwang mga pagkakamali at solusyon

• Hindi sapat na daloy: Ang mga karaniwang sanhi ay kasama ang mga naka -block na pipeline ng pagsipsip, pagod na mga impeller, at mababang bilis ng motor; Ang mga solusyon ay upang linisin ang mga filter, palitan ang mga impeller, at suriin ang dalas ng lakas ng motor.
• Sobrang init ng mga bearings: Karamihan ay sanhi ng hindi sapat/lumala na grasa o malaking pagkabit ng pagkakahanay ng paglihis; Mag-replenish/palitan ang grasa at muling pag-calibrate ang pagkabit.
• Malubhang pagtagas ng selyo: Pangunahing sanhi ng mga pagod na mga seal, baluktot na mga shaft ng pump, o mga impurities sa daluyan; Malutas sa pamamagitan ng pagpapalit ng mga seal, pag -aayos ng pump shaft, at pag -install ng mga filter ng pipeline.

Viii. Mga pagtutukoy sa operasyon ng kaligtasan para sa mga end-suction centrifugal pump

1. Kaligtasan ng Kaligtasan Bago ang Startup

Kumpirma na ang bomba ng bomba at mga pipeline ay mahigpit na konektado, na walang maluwag na mga bolts ng angkla; Suriin kung tama ang mga kable ng motor at maaasahan ang saligan; Isara ang balbula ng paglabas ng pipeline, buksan ang balbula ng pipeline ng pagsipsip, at tiyakin na ang lukab ng bomba ay puno ng likido.

2. Pagsubaybay sa Kaligtasan sa panahon ng operasyon

Mahigpit na ipinagbabawal na i-disassemble ang anumang mga sangkap habang ang bomba ay tumatakbo upang maiwasan ang pinsala mula sa high-pressure fluid ejection; Malapit na subaybayan ang kasalukuyang motor at temperatura ng tindig - kung lumampas sila sa mga na -rate na halaga o hindi normal na ingay/panginginig ng boses ay nangyayari, itigil kaagad ang bomba para sa inspeksyon; Pagbabawal sa pangmatagalang operasyon sa mga kondisyon sa ibaba 30% ng rate ng rate ng daloy upang maiwasan ang sobrang pag-init ng likido sa loob ng bomba.

3. Paghahawak sa Kaligtasan Pagkatapos ng Pag -shutdown

Una isara ang balbula ng paglabas ng pipeline, pagkatapos ay putulin ang kapangyarihan ng motor; Kung ang paglilipat ng mataas na temperatura o kinakaing unti-unting media, i-flush ang mga pipeline upang maiwasan ang natitirang media mula sa crystallizing o pag-corroding ng bomba ng bomba; Matapos ang pag -shutdown sa taglamig, alisan ng tubig ang likido sa lukab ng bomba at mga pipeline upang maiwasan ang pagyeyelo at pag -crack ng mga sangkap.

IX. Paghahambing sa pagitan ng mga end-suction centrifugal pump at iba pang mga uri ng bomba

1. Paghahambing sa mga vertical centrifugal pump

Ang mga end-suction centrifugal pump ay sumasakop sa isang mas malaking lugar ngunit mas madaling mai-install at mapanatili; Ang mga Vertical centrifugal pump ay sumasakop sa mas kaunting puwang, na angkop para sa mga senaryo na napilitan ng espasyo, ngunit nangangailangan ng disassembly ng pipeline sa panahon ng pagpapanatili, na nagreresulta sa mas mataas na mga gastos sa pagpapanatili. Parehong angkop para sa mababa hanggang daluyan na mga kondisyon ng ulo, at ang mga end-suction centrifugal pump ay may mas mahusay na kahusayan sa maliit hanggang medium na mga senaryo ng daloy.

2. Paghahambing sa mga positibong pump ng pag -aalis

Ang mga positibong bomba ng pag-aalis (hal., Mga bomba ng gear, mga bomba ng dayapragm) ay angkop para sa mataas na kalidad, mga kondisyon ng mataas na presyon ngunit may isang makitid na saklaw ng pagsasaayos ng daloy; Ang mga end-suction centrifugal pump ay angkop para sa mababang bilis, mababa hanggang medium na mga kondisyon ng presyon, na may kakayahang umangkop na pagsasaayos ng daloy at mataas na kahusayan. Ang mga end-suction centrifugal pump ay may mas mataas na pagiging epektibo sa gastos kapag paglilipat ng mababang-viscosity media tulad ng malinis na tubig at solvent.

X. Mga uso sa pag-unlad ng mga end-suction centrifugal pump

1. Paggawa ng Materyal at Disenyo

Gumawa ng mga ceramic-coated impeller at pinagsama-samang materyal na pump casings upang mapabuti ang paglaban ng pagsusuot at paglaban ng kaagnasan; I -optimize ang mga hydraulic models at magdisenyo ng mas mahusay na mga channel ng daloy sa pamamagitan ng CFD simulation upang higit na mabawasan ang pagkonsumo ng enerhiya.

2. Application ng Intelligent Monitoring Systems

Isama ang mga sensor ng panginginig ng boses, sensor ng temperatura, at matalinong metro ng kuryente upang makamit ang remote na pagsubaybay sa pamamagitan ng mga platform ng IoT; Pagsamahin ang mga algorithm ng AI upang mahulaan ang mga pagkakamali, na nagbibigay ng maagang mga babala para sa pagkabigo at pagsuot ng selyo, sa gayon binabawasan ang hindi planadong downtime.

3. Pag-promosyon ng Mga Teknolohiya sa Pag-save ng Enerhiya

Itugma ang variable frequency drive (VFD) upang makamit ang pagsasaayos ng daloy ng hakbang, pag-save ng 20% ​​-30% na mas maraming enerhiya kaysa sa tradisyonal na pagsasaayos ng throttling; Itaguyod ang permanenteng magnet na magkasabay na motor, na kung saan ay 5% -8% na mas mahusay kaysa sa mga asynchronous motor, na tumutulong sa sektor ng industriya na makamit ang mga "dalawahan na carbon" na mga layunin.

Xi. Madalas na Itinanong (FAQS)

T: Ano ang maaaring maging sanhi ng isang end-suction centrifugal pump na walang daloy ng output pagkatapos ng pagsisimula?

A: Ang pangunahing mga sanhi ay kasama ang air intake sa pump cavity dahil sa pagtagas ng hangin sa pipeline ng pagsipsip, na-block ang mga filter ng pagsipsip, baligtad na pag-ikot ng impeller (kinakailangang lumipat sa pagkakasunud-sunod ng mga kable ng motor), at ang pump na lukab ay hindi napuno ng likido (nangangailangan upang muling ma-prime ang pump).

T: Paano mapalawak ang buhay ng serbisyo ng isang end-suction centrifugal pump kapag naglilipat ng media na naglalaman ng isang maliit na halaga ng mga particle?

A: Maaari kang gumamit ng isang semi-bukas na impeller upang maiwasan ang particle jamming; Mag -install ng isang magaspang na filter sa pipeline ng pagsipsip (laki ng filter mesh na napili batay sa laki ng butil); Gumamit ng mga impeller na gawa sa mga materyales na lumalaban sa pagsusuot tulad ng high-chromium cast iron; Kontrolin ang rate ng daloy sa loob ng pinakamahusay na saklaw ng kahusayan sa panahon ng operasyon upang mabawasan ang pagsusuot ng impeller.

T: Ano ang dapat gawin kung ang matinding panginginig ng boses ay nangyayari sa panahon ng pagpapatakbo ng isang end-suction centrifugal pump?

A: Una, itigil ang bomba para sa inspeksyon. Kasama sa mga karaniwang sanhi ang labis na pagkabit ng paglihis ng pagkakahanay, hindi balanseng impeller wear, nasira na mga bearings, at maluwag na mga bolts ng angkla. Kailangan mong muling pag-calibrate ang pagkakahanay ng pagkabit, palitan ang mga pagod o mga bearings, at higpitan ang mga bolts ng angkla. I -restart ang bomba lamang matapos na matanggal ang panginginig ng boses.

Q: Bakit pumili ng Teffiko?

A: Bilang isang tagagawa ng Italyano,Teffikoay isang nangungunang negosyo sa pandaigdigang industriya ng pump ng pang -industriya, na may 20 taong karanasan sa R&D at pagmamanupaktura. Nakatuon ito sa mga sentripugal na bomba, mga bomba ng tornilyo, atbp, at nangunguna sa mga patlang tulad ng henerasyon ng kuryente at petrochemical, na nagbibigay ng mga pasadyang solusyon. Ang lahat ng mga produkto ay sumasailalim sa 100% na pagsubok at nakakuha ng mga sertipikasyon tulad ng ISO 9000. Ang pandaigdigang network ng benta nito ay nagbibigay ng suporta sa pagpili at lokal na imbentaryo, ginagawa itong isang mahusay na pagpipilian para sa pagkuha ng bomba.

Xii. Kabuuan

Sa konklusyon, ang mga end-suction centrifugal pump ay nagpapakita ng mahusay na pagganap at kakayahang magamit sa iba't ibang mga industriya. Ang kanilang mga pakinabang - tulad ng simpleng disenyo, madaling pagpapanatili, at mataas na kahusayan - gawin silang isang tanyag na pagpipilian para sa mga aplikasyon ng paglipat ng likido. Bilang isang tagagawa ng pump ng sentripugal na Italyano na may higit sa 20 taong karanasan,Teffikoay nakatuon sa pagbibigay ng de-kalidad na mga bomba na nakakatugon sa iyong mga tiyak na pangangailangan, na nagpapahintulot sa iyo na maranasan ang natatanging pagiging maaasahan at natitirang kalidad.
