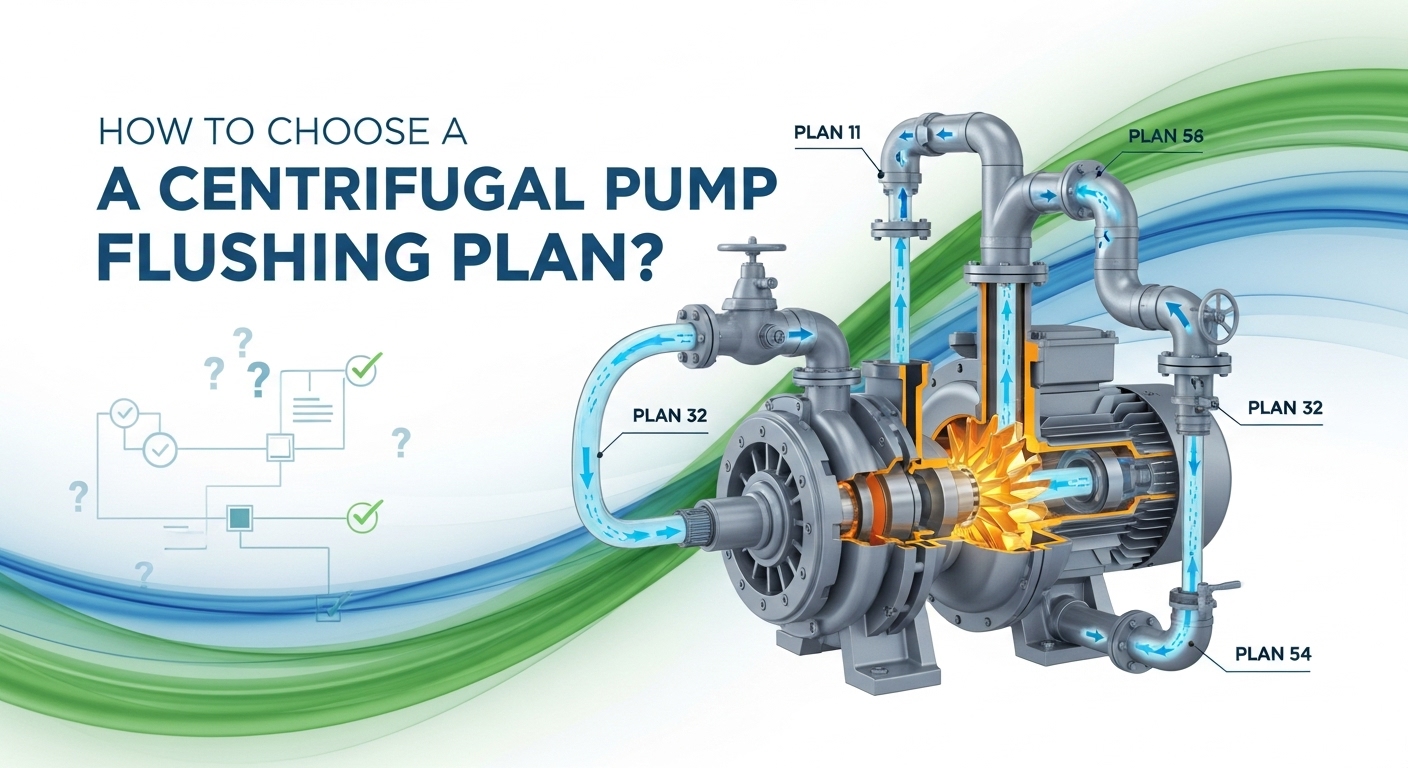

Paano pumili ng isang sentripugal pump flushing plan?

Sa mga halaman ng kemikal, refineries, at mga pasilidad ng pharma, hindi pinalalaki na sabihin na 8 sa 10 mga pagkabigo sa bomba - mula sa mga menor de edad na pagtagas hanggang sa buong pag -shutdown o kahit na mga insidente sa kaligtasan - bumalik sa isang bagay: isang hindi magandang napiling mekanikal na plano ng pag -flush ng selyo.

Ito ay totoo lalo na para sa mga "high-maintenance" na bomba tulad ng mga humahawak ng light hydrocarbons o nakasasakit na slurries.

Pagguhit saMga Pamantayan sa API 682At mga taon ng karanasan sa larangan ng kamay, ang gabay na ito ay bumabagsak sa pinaka-karaniwang pag-aayos ng pag-flush-mula sa mga solong selyo hanggang sa mga sistema ng tuyo ng gas-kaya maaari mong piliin ang tama sa unang pagkakataon at maiwasan ang magastos na downtime.

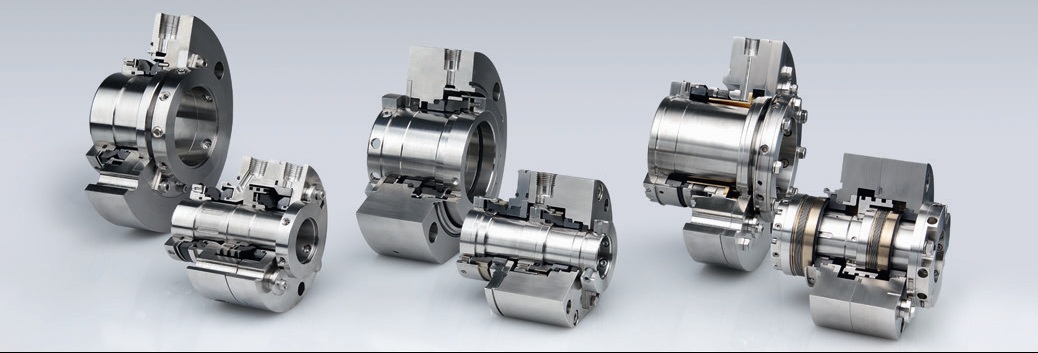

1. Bakit kailangan ng mga mekanikal na seal?

Maraming tao ang ipinapalagay na sa sandaling mag -install ka ng isang mekanikal na selyo, mahusay kang pumunta.

Ang mga mukha ng selyo (umiikot at nakatigil na singsing) ay umaasa sa masikip na pakikipag -ugnay upang maiwasan ang pagtagas - ngunit ang contact na iyon ay lumilikha ng init.

Malulutas ito ng Flushing sa pamamagitan ng paglikha ng isang kinokontrol na kapaligiran sa paligid ng selyo.

• Pag -alis ng init: Nagdadala ng frictional heat upang ihinto ang mga sangkap ng selyo mula sa sobrang pag -init o ang likido mula sa pag -flash sa singaw (na humahantong sa tuyo na pagtakbo at mabilis na pagkabigo).
• Kontrol ng temperatura: Pinalamig ang mga mainit na likido bago nila maabot ang selyo, pinapanatili ang pagganap ng pagpapadulas at sealing.
• Pamamahala ng presyon: Inaayos ang presyon ng silid ng selyo upang sugpuin ang singaw - kritikal para sa pabagu -bago ng mga serbisyo tulad ng propane o ammonia.
• Paglilinis: Flushes ang mga particle at mga kontaminado na maaaring mag -scrat o mai -embed sa mga mukha ng selyo.
• Paghihiwalay: Pinapanatili ang proseso ng likido mula sa pagpapatayo o pag -crystallizing kapag nakikipag -ugnay ito sa hangin - na inilarawan ang mga mukha ng selyo mula sa pagdikit sa panahon ng pagsisimula.

Sa pagsasagawa, ang isang napiling napiling flush na plano ay maaaring mapalawak ang buhay ng selyo ng 3 hanggang 5 beses.

2. Ang mga plano sa pag -flush ng API - naitched sa iyong uri ng selyo

API 682 Mga Grupo Ang pag -flush ng mga plano sa pamamagitan ng pagsasaayos ng selyo.

(I) Mga plano sa single-seal-simple, mabisa, malawak na ginagamit

Pinakamahusay para sa malinis, hindi mapanganib na mga serbisyo kung saan ang paminsan-minsang pagtagas sa kapaligiran ay katanggap-tanggap.

• Plano 01 / Plano 11: Self-flush mula sa paglabas ng pump pabalik sa pagsipsip.
• Plano 13: Reverse self-flush-Fluid flow mula sa silid ng selyo upang mag-pump inlet.
• Plano 21: Self-Flush + Cooler.
• Plano 23: Panloob na pag -recirculation na may isang bushing sa lalamunan.
• Plano 31: Nagdaragdag ng isang separator ng bagyo upang alisin ang mga solido mula sa flush stream - mabuti para sa banayad na maruming serbisyo.
• Plano 32: Panlabas na malinis na flush (hal., Na -filter na tubig o likido sa hadlang).
• Plano 41: Plano 31 + Mas malamig.
• Plano 02: Jacketed Seal Chamber na may paglamig o pag -init.

💡 Pro Tip: Plano 14 (Switchable Flush Direction) ay tunog na nababaluktot, ngunit bihirang ginagamit ito sa pagsasanay - ang mga extra valves ay nangangahulugang mas maraming pagpapanatili at potensyal na pagtagas puntos.

(II) Dual-Seal Plans – For High-Risk or Zero-Leakage Applications

Ang mga ito ay gumagamit ng dalawang mga mukha ng selyo na may isang hadlang o buffer fluid sa pagitan ng - perpekto para sa nakakalason, nasusunog, o mga serbisyo na sensitibo sa kapaligiran.

• Plano 52: Hindi naka -print na dalawahang selyo na may isang vented reservoir.
• Plano 53A/B/C: Pressurized Dual Seal Systems:
• 53A: Ang nagtitipon na sinisingil ng Nitrogen ay nagpapanatili ng presyon.
• 53B: Nagdaragdag ng isang pump ng sirkulasyon at mas cool-perpektong para sa mga serbisyo ng high-temp.
• Pinakamahusay para sa malinis, hindi mapanganib na mga serbisyo kung saan ang paminsan-minsang pagtagas sa kapaligiran ay katanggap-tanggap.
• Plano 54: Ganap na independiyenteng panlabas na sistema ng likido ng hadlang (hal., Nakatuon na console ng langis).

(Iii) Mga plano sa pagtuklas at pagtagas

Sinusuportahan nito ang pangunahing selyo sa halip na palitan ito.

• Plano 62: Panlabas na Quench (karaniwang singaw o tubig) na na -spray sa likod ng selyo upang maiwasan ang pagbuo ng solids - kumpleto sa slurry o itim na mga bomba ng alak.
• Plano 65: Nagdaragdag ng isang antas ng switch sa Plano 52 reservoir upang makita nang maaga ang pagtagas ng panloob na selyo.

Kailangan mo ng tulong sa pagsukat ng isang plano para sa iyong tukoy na serbisyo?

Gumamit ng malinis, tuyong gas (karaniwang nitrogen) sa halip na likido bilang daluyan ng sealing.

• Plano 72: Tandem dry gas seal na may nitrogen barrier.
• Plano 74: Dual pressurized dry gas seal.
• Plano 75/76: Mga variant para sa mataas na kalidad o hindi pabagu-bago na likido kung saan hindi maaaring magamit nang direkta ang proseso ng gas.

⚠️ Tandaan: Ang mga dry gas seal ay humihiling ng ultra-malinis, tuyo, regulated gas.

3. Tatlong Batas ng hinlalaki para sa pagpili ng tamang plano

• Magsimula sa likido
• (Iii) Mga plano sa pagtuklas at pagtagas
• Marumi o kinakain?
• Pabagu -bago o nakakalason?
• Suriin ang temperatura at presyon
• 120 ° C?

• Mataas na presyon?
• Itanong: Ano ang mangyayari kung ito ay tumutulo?
• Minor drip ok?
• Sunog, toxicity, o panganib sa kapaligiran?

Pangwakas na pag -iisip

Ang pinakamahusay na plano ng pag -flush ay hindi ang pinakapangit - ito ang tumutugma sa iyong aktwal na mga kondisyon sa pagpapatakbo.

Pinagsasama ang gabay na itoAPI 682Ang mga batayan na may mga aralin na natutunan mula sa daan-daang mga pag-install ng real-world.

Kailangan mo ng tulong sa pagsukat ng isang plano para sa iyong tukoy na serbisyo? www.teffiko.com.
