Ano ang Net Positive Suction Head (NPSH)?

2026-03-09 0 Mag-iwan ako ng mensahe

Kung ikaw ay nagpapatakbo o nagdidisenyo ng acentrifugal pumpsystem, ang NPSH (Net Positive Suction Head) ay isang terminong hindi mo maiiwasan. Ito ay hindi lamang isang pisikal na parameter, ngunit isang kritikal na linya ng paghahati na tumutukoy kung ang iyong pump ay tatakbo nang maayos sa loob ng mga dekada o masisira dahil sa cavitation sa loob lamang ng ilang buwan.

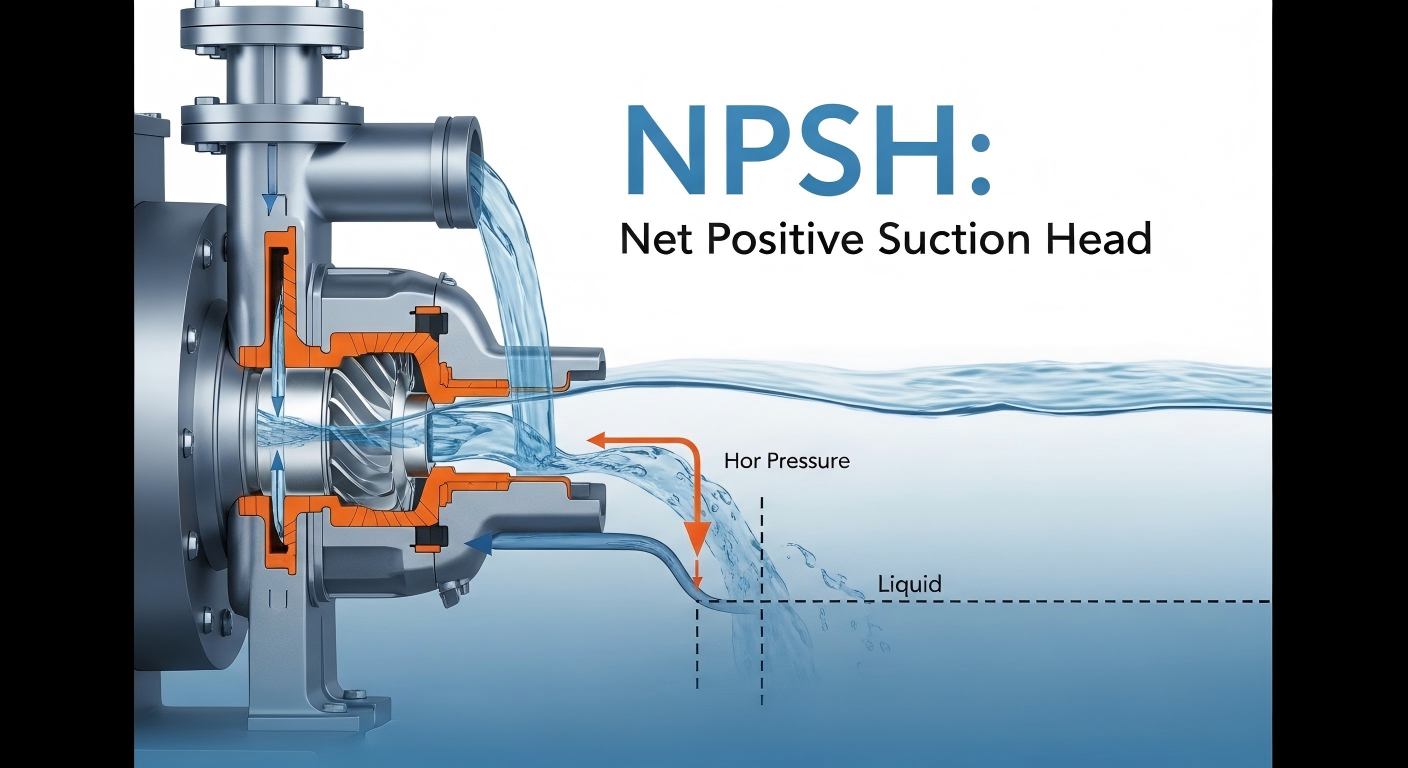

What is Net Positive Suction Head (NPSH)?

I. Pangunahing Kahulugan ng NPSH

Ang NPSH ay tumutukoy sa epektibong sobrang presyon ng enerhiya na aktwal na taglay ng likido sa pasukan ng isang centrifugal pump. Ang pangunahing tungkulin nito ay upang pagtagumpayan ang resistensya ng daloy at maiwasan ang pagsingaw ng likido, at karaniwang sinusukat ito sa mga metro ng haligi ng tubig (m) o mga paa ng haligi ng likido (ft).

Kapag gumagana ang isang centrifugal pump, nabubuo ang low-pressure zone sa impeller inlet dahil sa mataas na bilis ng daloy ng fluid. Kung ang presyon dito ay bumaba sa ibaba ng puspos na presyon ng singaw ng likido, ang likido ay agad na sisingaw, na bubuo ng isang malaking bilang ng mga bula ng singaw. Habang dumadaloy ang mga bula kasama ang likido papunta sa high-pressure zone ng impeller, bumagsak ang mga ito at mabilis na sumabog. Ang hindi pangkaraniwang bagay na ito ay kilala bilang cavitation - ang pinaka-mapanirang paraan ng pagkabigo ng mga centrifugal pump. Ang pagkakaroon ng NPSH ay upang hawakan ang ilalim na linya ng presyon at maiwasan ang cavitation na mangyari.

II. Ang Dalawang Panig ng NPSH: NPSHA vs. NPSHR

Ang nakakalito sa dalawang konseptong ito ay ang numero unong dahilan ng maling pagpili sa mga engineering site at mga paghahanap sa Google. Upang matiyak ang kaligtasan ng bomba, dapat na malinaw na maunawaan ang kanilang relasyon.

1. Available na NPSH (NPSHA)

Gaano karaming enerhiya ang aktwal na maibibigay ng system?

Ang NPSHA ay ganap na tinutukoy ng iyong mga kondisyon sa pag-install at walang kinalaman sa tatak ng pump. Depende ito sa mga sumusunod na kadahilanan:

Taas ng antas ng likido: Ang taas ng tangke ng imbakan na ibabaw ng likido na nauugnay sa centerline ng pump (positibo para sa pagbaha sa pagsipsip, negatibo para sa pagsipsip ng lift).
Surface pressure: Kung ang storage tank ay bukas sa atmospheric pressure o selyadong at may pressure.
Pipeline friction: Pagkawala ng resistensya sanhi ng haba ng suction pipeline, elbows at valves.
Temperatura ng likido: Isang mahalagang punto! Kung mas mataas ang temperatura, mas madaling mag-vaporize ang likido, at mas mababa ang NPSHA.

2. Kinakailangang NPSH (NPSHR)

Gaano karaming enerhiya ang kinokonsumo ng bomba mismo?

Ang NPSHR ay isang likas na katangian ng pump, na tinutukoy ng tagagawa sa pamamagitan ng mahigpit na pagsubok at minarkahan sa curve ng performance ng pump. Kinakatawan nito ang pagkonsumo ng enerhiya na kinakailangan para sa likido na dumaloy mula sa pumapasok na bomba hanggang sa punto ng pinakamababang presyon sa loob ng impeller.

Epekto sa rate ng daloy: Kung mas mataas ang rate ng daloy, mas mabilis ang bilis ng daloy, mas malaki ang pagbaba ng presyon, at kadalasang mas mataas ang NPSHR.
Epekto sa disenyo: Ang isang mahusay na hydraulic model (tulad ng double suction na disenyo) ay maaaring makabuluhang bawasan ang NPSHR.

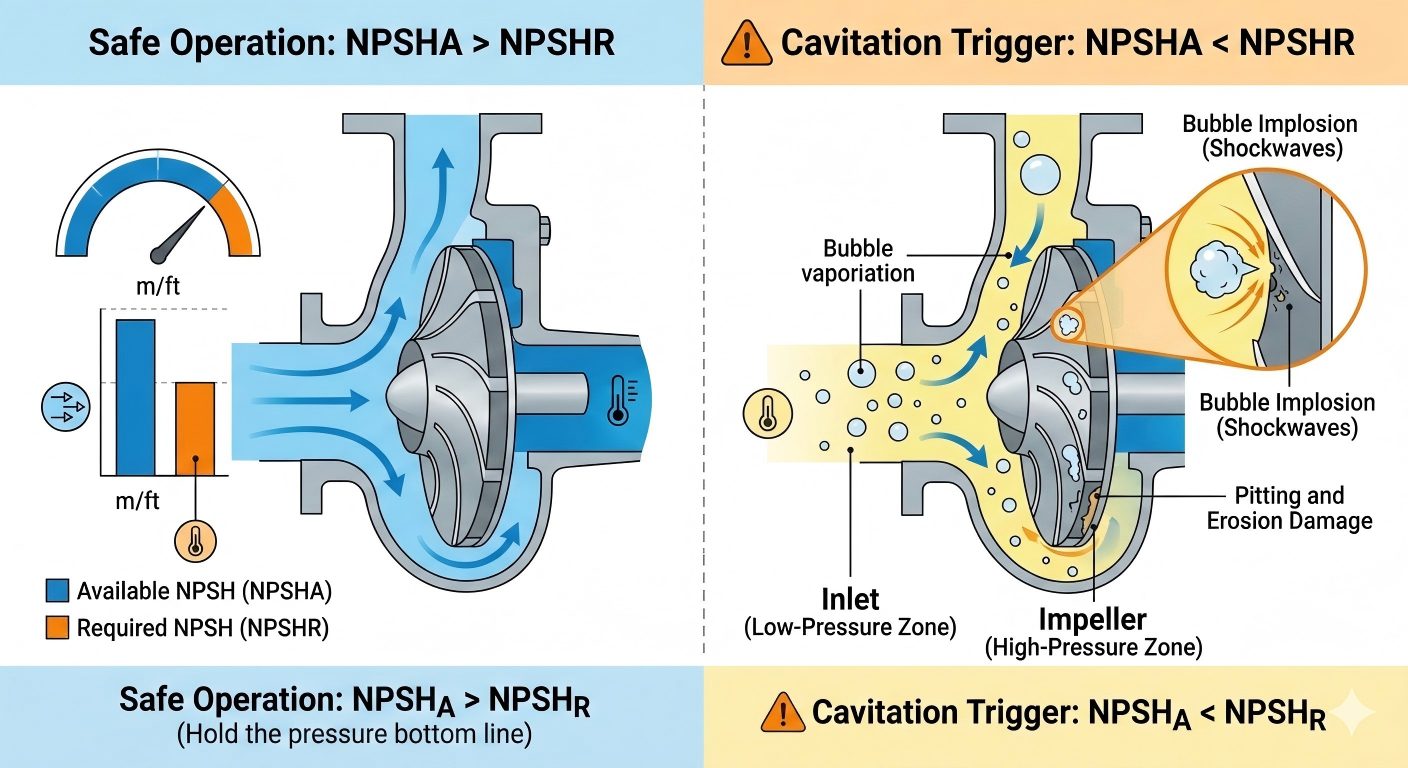

NPSHA VS HPSHR

III. Cavitation: Ang Malalang Hazard ng Hindi Sapat na NPSH

Kapag ang NPSHa < NPSHR, ang presyon ng pumapasok ng bomba ay mas mababa kaysa sa presyon ng singaw ng likido, at ang cavitation ay nangyayari sa mga yugto, na sa huli ay nagdudulot ng hindi maibabalik na pinsala sa kagamitan.

1. Ang Pangyayari na Proseso ng Cavitation

Pagbuo ng low-pressure zone: Ang presyon ng pumapasok ng bomba ay bumababa nang husto, ang likido ay kumukulo kaagad, na bumubuo ng isang malaking bilang ng mga maliliit na bula ng singaw.
Bubble implosion: Habang dumadaloy ang mga bubble sa high-pressure zone ng impeller, bumagsak ang mga ito at mabilis na pumuputok, na gumagawa ng mga lokal na high-intensity shock waves.
Ang akumulasyon ng pinsala: Milyun-milyong microscopic implosions ang patuloy na kumikilos, unti-unting nakakasira sa mga pangunahing bahagi ng pump body.

2. Limang Matinding Bunga na Dulot ng Cavitation

Uri ng Hazard	Mga Tukoy na Pagpapakita	Saklaw ng Epekto
Pagkasira ng bahagi	Pitting at cavities sa mga impeller at pump casings, pagkapagod ng metal at pagbubutas, nabawasan ang structural strength	Mga bahagi ng pangunahing daloy, direktang pinaikli ang buhay ng serbisyo ng bomba
Pagkasira ng pagganap	Makabuluhang pagbaba sa daloy ng rate at ulo, matalim na pagbawas sa haydroliko na kahusayan, abnormal na pagtaas sa pagkonsumo ng enerhiya	Pangkalahatang kahusayan ng pumping system, pagkabigo upang matugunan ang mga kinakailangan sa proseso
Abnormal na ingay at panginginig ng boses	Ang katawan ng bomba ay naglalabas ng kakaibang abnormal na ingay tulad ng "gravel rolling" o "marble impact", na may matinding vibration	Mga pantulong na bahagi tulad ng mga bearings, couplings at seal, na nagpapalitaw ng mga pangalawang pagkabigo
Pagkabigo ng selyo	Ang tumaas na vibration at mga pagbabago sa temperatura ay humahantong sa isang matinding pagbawas sa buhay ng serbisyo ng mga mechanical seal (hal., RS60A single-spring elastomer bellows seal)	Ang pagtagas ng shaft seal, katamtamang spillage, nadagdagan ang mga potensyal na panganib sa kaligtasan
Matinding shutdown	Ang lokal na overheating ay nagdudulot ng flash vaporization ng likido, na humahantong sa pump seizure at motor burnout	Pag-scrap ng buong kagamitan, downtime ng produksyon, at pagkalugi sa ekonomiya

IV. Praktikal na Gabay: Paano Pagbutihin ang NPSHa at Iwasan ang Mga Panganib sa Cavitation

Sa mga kondisyon sa pagtatrabaho sa lugar, ang NPSHa ay maaaring iakma sa pamamagitan ng pag-optimize ng system. Ang mga pangunahing direksyon sa pag-optimize ay ang mga sumusunod, na maaaring ipatupad ayon sa aktwal na mga sitwasyon:

I-optimize ang posisyon ng pag-install: Ibaba ang taas ng pag-install ng pump, unahin ang flooded suction installation mode para direktang taasan ang inlet static pressure head.
Pasimplehin ang suction pipeline: Paikliin ang haba ng suction pipeline, bawasan ang mga lokal na bahagi ng resistensya tulad ng mga elbow at valve, pataasin ang diameter ng suction pipe, at babaan ang bilis ng daloy ng fluid at pagkalugi sa friction.
Itaas ang antas ng likidong pumapasok: Taasan ang taas ng antas ng likido sa gilid ng pagsipsip upang palakasin ang epektibong static na presyon at palakasin ang supply ng presyon ng pumapasok.
Kontrolin ang mga kondisyon ng medium: Ibaba ang temperatura ng high-temperature na media upang mabawasan ang presyon ng singaw; o pumili ng mga uri ng bomba na lumalaban sa cavitation na angkop para sa medium.
Tumpak na pagpili ng uri at pagtutugma: Unahin ang mga centrifugal pump na may mas mababang halaga ng NPSHR upang mabawasan ang mga panganib sa cavitation mula sa pinagmulan at umangkop sa mga kumplikadong kondisyon sa pagtatrabaho.

Konklusyon: Hayaang Bantayan ng Data ang Iyong Mga Asset

Ano ang Net Positive Suction Head (NPSH)? Ito ang linya ng paghahati sa pagitan ng mahusay na operasyon at kabiguan ng sakuna.

Huwag maghintay hanggang marinig mo ang tunog ng "pumping stones" upang kumilos.Teffikoay nakatuon sa pagbibigay sa iyo ng mga tuluy-tuloy na solusyon na hindi lamang nakakatugon sa mga pamantayan ngunit lumalampas din sa mga inaasahan. Mula sa tumpak na pagsusuri sa kondisyon ng pagtatrabaho hanggang sa mahusay na paggawa ng bomba, isinasama namin ang pinakahuling paghahangad ng NPSH sa bawat piraso ng kagamitan, tinitiyak na gumagana nang mahusay ang iyong system sa katahimikan at walang mga problema sa cavitation.
