Ano ang End-Suction Centrifugal Pump?

Sa paglipat ng likidong pang-industriya, pagbuo ng mga HVAC system, at mga sistema ng supply ng tubig sa munisipyo, palagi kang makakahanap ng pamilyar na kagamitan—ang end-suction centrifugal pump.

Ano ang End-Suction Centrifugal Pump?

Ang end-suction centrifugal pump, gaya ng ipinahihiwatig ng pangalan nito, ay isang single-stage, single-suction centrifugal pump kung saan ang likido ay pumapasok sa axially mula sa gilid ng pump casing at idinidischarge nang radial mula sa tuktok ng pump casing pagkatapos mapabilis ng impeller.

Ito ay kilala rin bilang isang pahalang na end-suction pump sa industriya. Ang pinakakilalang tampok nito ay ang back pull-out na disenyo nito. Ang disenyong ito ay nagbibigay-daan sa mga tauhan ng maintenance na kunin ang mga umiikot na bahagi (kabilang ang impeller, shaft, seal, atbp.) nang direkta para sa pagpapanatili nang hindi inaalis ang mga pipeline ng pumapasok at labasan. Para sa mga inhinyero, nangangahulugan ito ng kaunting downtime at mababang gastos sa pagpapanatili.

Prinsipyo ng Paggawa ng End-Suction Centrifugal Pump

Ang prinsipyo ng pagtatrabaho ng isang end-suction centrifugal pump ay diretso, na sumusunod sa pangunahing lohika ng karamihan sa mga centrifugal pump, na may pagtuon sa natatanging disenyo ng end-suction. Narito ang isang malinaw na hakbang-hakbang na paliwanag:

1. Fluid Suction:Ang bomba ay kumukuha ng likido sa pamamagitan ng suction port sa dulo ng pump casing (sa tapat ng motor), at ang likido ay direktang dumadaloy sa mata ng umiikot na impeller.
2. Pagbuo ng Centrifugal Force:Hinihimok ng motor, umiikot ang impeller, at itinutulak ng puwersa ng sentripugal ang likido mula sa gitna ng impeller patungo sa panlabas na gilid nito, na nagpapataas ng bilis at presyon ng likido.
3. Paglabas ng likido:Ang high-velocity fluid ay pumapasok sa pump casing (kilala rin bilang volute), na may unti-unting lumalawak na hugis upang pabagalin ang fluid at i-convert ang kinetic energy sa static pressure energy. Ang fluid ay ilalabas sa pamamagitan ng discharge port sa gilid ng pump casing patungo sa target na lokasyon (tulad ng mga pipeline, storage tank, atbp.).
4. Patuloy na operasyon:Hangga't ang motor ay patuloy na tumatakbo, ang proseso sa itaas ay patuloy na umuulit, na nakakamit ng matatag at tuluy-tuloy na paglipat ng likido. Tinitiyak ng disenyo ng end-suction ang makinis na pagpasok ng likido, binabawasan ang kaguluhan at pagpapabuti ng kahusayan sa pagpapatakbo.

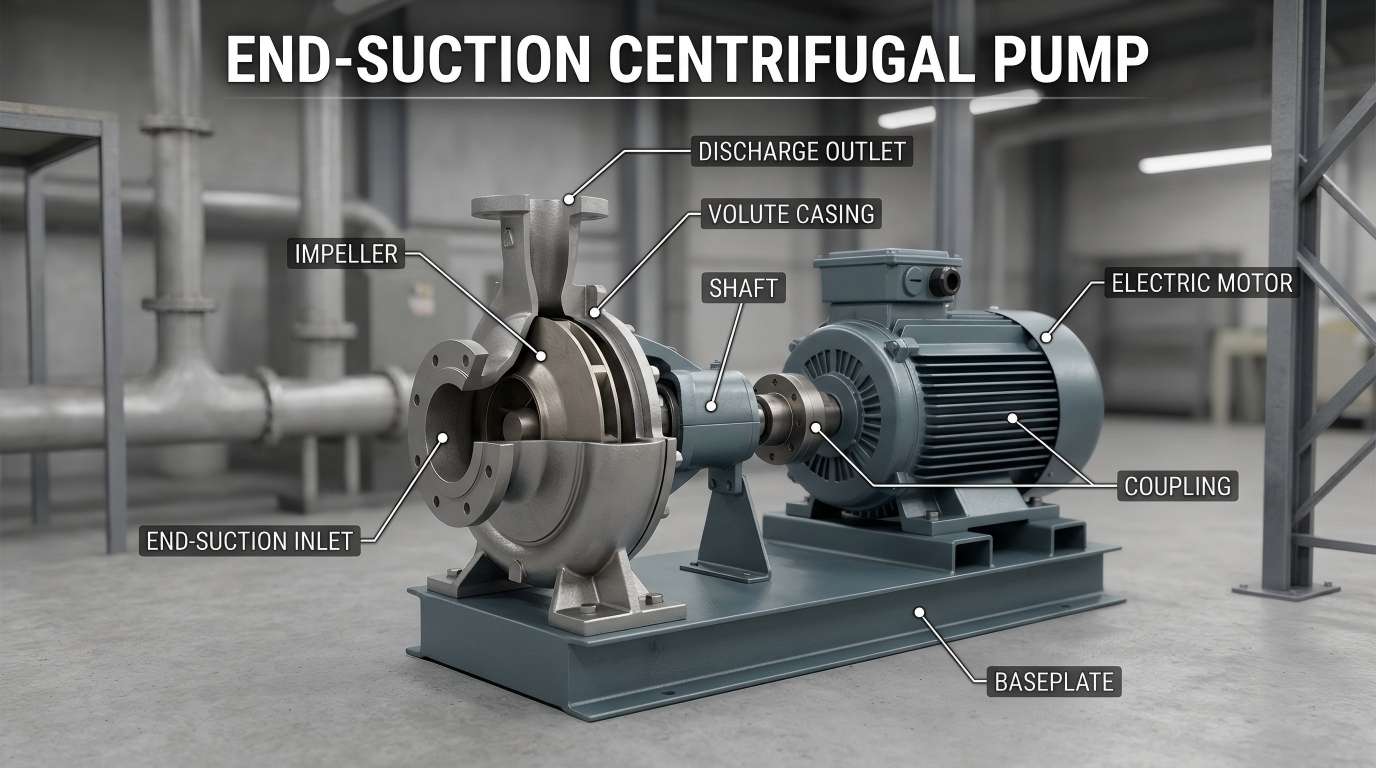

Mga Pangunahing Bahagi ng End-Suction Centrifugal Pump

Upang matulungan kang mas maunawaan ang prinsipyong gumagana ng isang end-suction centrifugal pump, ang mga pangunahing bahagi nito ay pinaghiwa-hiwalay at ipinapaliwanag sa simpleng wika sa ibaba:

• Impeller:Isang umiikot na bahagi na katulad ng isang "fan" na ginagamit upang makabuo ng puwersang sentripugal. Karaniwan itong gawa sa metal (hindi kinakalawang na asero, cast iron) o plastik, depende sa uri ng likido na inililipat.
• Pump Casing (Volute):Ang panlabas na pambalot na sumasaklaw sa impeller, na hinubog upang mangolekta ng likidong inilabas mula sa impeller, nagpapabagal sa likido, at nagpapataas ng presyon bago ang paglabas.
• Suction Port:Isang butas sa dulo ng pump casing kung saan pumapasok ang fluid sa pump body. Karaniwan itong nilagyan ng flange (na may nakataas na gilid) para sa madaling koneksyon sa mga pipeline.
• Discharge Port:Isang butas sa gilid ng pump casing kung saan lumalabas ang fluid sa pump body. Nilagyan din ito ng flange para gabayan ang fluid papunta sa piping system.
• baras:Isang sangkap na hugis baras na nagkokonekta sa impeller at motor, na responsable para sa pagpapadala ng kapangyarihan mula sa motor patungo sa impeller at nagtutulak sa impeller upang paikutin.
• Mga selyo:Pigilan ang pagtagas ng likido mula sa puwang ng baras (sa pagitan ng katawan ng bomba at ng motor). Kasama sa mga karaniwang uri ang mga mechanical seal at packing seal.

Malawak na Saklaw ng mga Aplikasyon

• HVAC:Ang mga end-suction pump ay ang pangunahing pinagmumulan ng kuryente para sa sirkulasyon ng malamig na tubig at mga sistema ng paglamig ng tubig sa malalaking gusali.
• Pang-industriya na Supply at Presyon ng Tubig:Ginagamit para sa paglilipat ng malinis na tubig, mga sistema ng presyon, at tubig ng feed ng boiler sa mga pabrika.
• Mga Sistema ng Proteksyon sa Sunog:Ang mga espesyal na end-suction pump na panlaban sa sunog ay nagbibigay ng matatag na high-pressure na daloy ng tubig sa mga emerhensiya.
• Pang-agrikultura na patubig:Malawakang ginagamit sa patubig at pagpapatuyo ng lupang sakahan dahil sa malawak na hanay ng daloy nito.

Buod

Ang end-suction centrifugal pump ay isang maaasahang, cost-effective na solusyon para sa karamihan ng mga pangangailangan sa paglilipat ng likido. Ang simpleng istraktura, madaling pagpapanatili, at malawak na aplikasyon nito ay ginagawa itong popular sa mga inhinyero, tagapamahala ng pasilidad, at may-ari ng ari-arian.
