Pagkalkula ng Centrifugal Pump Geometric Suction Lift Hg: Mga Formula, Pamamaraan, Kaso at Gabay sa Pag-iwas sa Pitfall

Pagkalkula ng geometric suction lift Hg ng acentrifugal pumpay isang pangunahing pamamaraan sa disenyo ng pag-install ng bomba. Direktang tinutukoy nito kung ang cavitation ay magaganap, kung ang bomba ay nakakakuha ng tubig nang matatag, at kung ito ay maaaring gumana nang mahusay sa mahabang panahon. Maraming mga pagkakamali tulad ng hindi sapat na paglabas ng tubig, malakas na ingay at panginginig ng boses, pagkasira ng impeller, at madalas na pagkabigo ng kagamitan ay pangunahing nagmumula sa mga maling kalkulasyon ng geometric suction lift na Hg o labis na taas ng pag-install.

I. Ano angCentrifugal PumpGeometric Suction Lift Hg?

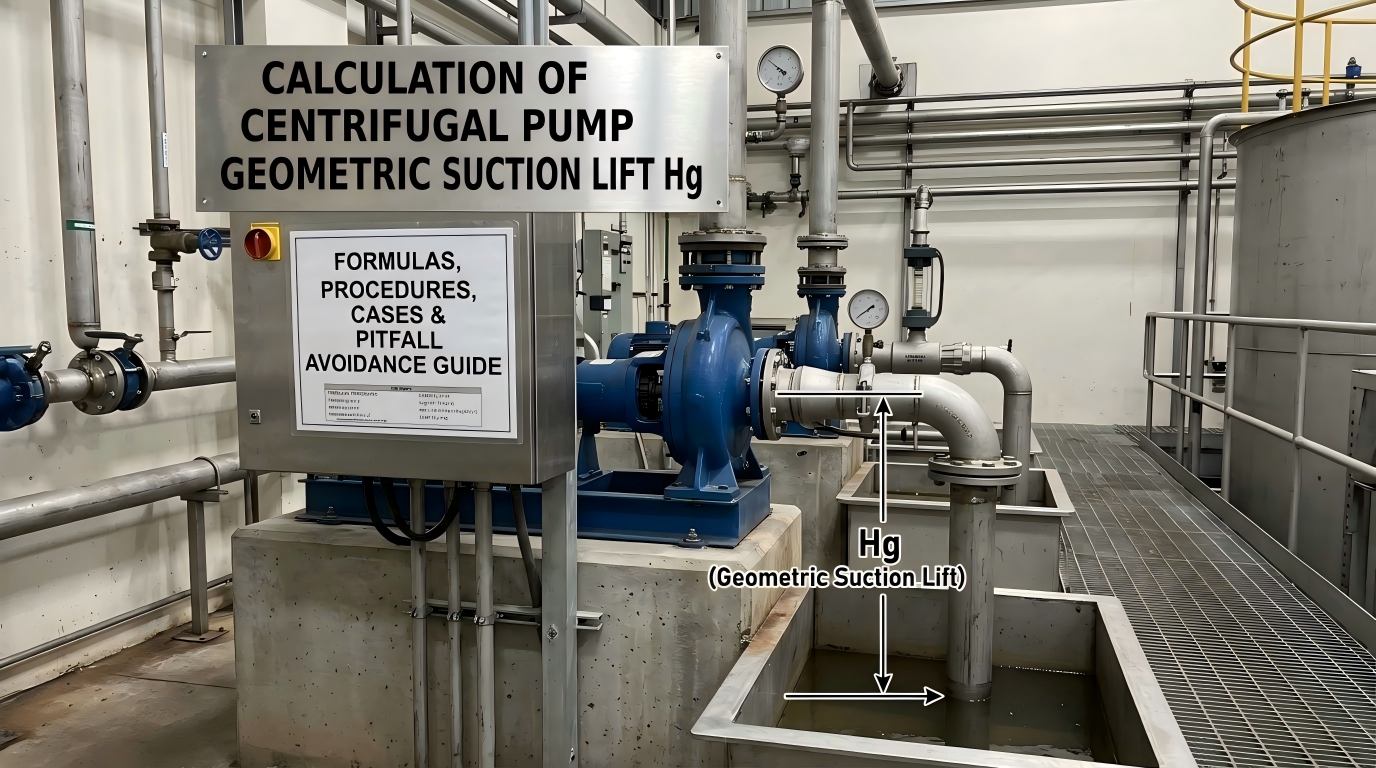

Ang geometric suction lift Hg ng isang centrifugal pump ay tumutukoy sa vertical height difference sa pagitan ng centerline ng pump impeller at ng likidong ibabaw ng suction tank, na sinusukat sa metro (m). Nagsisilbi itong pangunahing parameter ng kontrol para sa paghusga sa kapasidad ng pagsipsip ng likido ng bomba at pagpigil sa cavitation.

Pangkalahatang pamantayan sa paghatol sa pag-install ng industriya:

• Hg ＞ 0: Ang bomba ay naka-install sa itaas ng likidong ibabaw, na kilala bilang pag-install ng suction lift, ang pinakatinatanggap na paraan ng pag-install sa mga pang-industriyang sitwasyon.
• Hg ＜ 0: Ang pump ay naka-install sa ibaba ng likidong ibabaw, na kilala bilang flooded suction installation, na nag-aalis ng panganib ng air ingestion at naghahatid ng pinakamainam na anti-cavitation stability.
• Labis na Hg: Kung ang aktwal na taas ng pag-install ay lumampas sa kinakalkula na pinahihintulutang halaga, ang cavitation, pagkagambala sa daloy, hindi matatag na output ng tubig, pagkasira ng impeller at iba pang mga pagkakamali ay hindi maiiwasang mangyari.

Sa madaling salita, hindi maaaring basta-basta itakda ang Hg bilang dimensyon ng pag-install. Dapat itong makuha sa pamamagitan ng tumpak na pagkalkula at pagwawasto sa kondisyon ng pagtatrabaho, na kumikilos bilang isang mandatoryong index para sa ligtas, pangmatagalan at matatag na operasyon ng bomba.

II. Mga Pangunahing Konsepto: Pinapayagan ang Suction Lift Hs at Net Positive Suction Head Δh

Ang pagkalkula ng pump Hg ay umaasa sa dalawang pangunahing parameter na sinusukat ng mga tagagawa ng pump, na kung saan ay din ang pinaka nakakalito na mga konsepto para sa mga nagsisimula.

1. Pinapayagan ang Suction Lift Hs

Ang pinapayagang suction lift Hs ay tumutukoy sa maximum na pinapayagang vacuum degree sa pump inlet pressure p₁, na direktang sumasalamin sa liquid suction capacity ng centrifugal pump.

Pangunahing tuntunin: Ang halaga ng Hs ay hindi nakuha mula sa mga teoretikal na kalkulasyon; ito ay eksperimento na sinusukat ng mga tagagawa ng bomba at nakalista sa mga katalogo ng bomba at mga nameplate para sanggunian ng mga tauhan ng inhinyero.

Mga karaniwang kondisyon ng pagsubok na tinukoy ng mga tagagawa: Ang karaniwang halaga ng Hs ay naka-calibrate para sa 20°C na malinis na tubig sa ilalim ng karaniwang presyon ng atmospera na 1.013×10⁵ Pa. Kapag ang on-site na altitude, temperatura ng tubig o naihatid na daluyan ay nagbago, dapat na isagawa ang conversion ng kondisyon sa pagtatrabaho. Ang direktang paggamit ng mga parameter ng catalog ay hahantong sa matinding mga error sa pagkalkula.

2. Net Positive Suction Head Δh (NPSHr)

Ang net positive suction head Δh, na tinatawag ding kinakailangang net positive suction head na NPSHr, ay kadalasang ginagamit para sa pagkalkula ng taas ng pag-install ng mga oil pump at high-precision na pang-industriyang pump. Kinakatawan nito ang pinahihintulutang antas ng vacuum para sa likidong pagsipsip ng bomba, ibig sabihin, ang pinakamataas na pinapayagang taas ng pag-install ng bomba, kasama ang yunit ng metro.

Alinsunod sa mga parameter ng Hs, ang NPSHr na nakalista sa mga katalogo ay sinubok na may 20°C na malinis na tubig bilang daluyan. Ang hiwalay na pagwawasto ay kinakailangan kapag nagdadala ng langis, kemikal na likido at iba pang espesyal na media.

Pinasimpleng formula ng pagtatantya ng pagtaas ng suction para sa on-site na paggamit ng engineering:

Suction Lift = Karaniwang atmospheric pressure water column (10.33 m) − Kinakailangang NPSHr Δh − Safety margin (0.5 m)

Ang karaniwang atmospheric pressure ay kayang suportahan ang vacuum pipeline na taas na 10.33 metro. Ang 0.5-meter safety margin ay isang malawak na pinagtibay na pamantayan ng industriya upang maiwasan ang agarang cavitation na dulot ng pabagu-bagong kondisyon sa pagtatrabaho.

III. Kumpletong Set ng Mga Formula sa Pagkalkula para sa Centrifugal Pump Geometric Suction Lift Hg

Para sa on-site na engineering, ang mga formula ay nahahati sa mga tumpak na formula ng pagkalkula at mga formula ng mabilis na pagtatantya batay sa uri ng kagamitan at mga sitwasyon sa pagkalkula, na naaangkop sa lahat ng mga pump ng malinis na tubig, mga bomba ng langis at mga bomba ng kemikal.

1. Pangkalahatang Tumpak na Formula ng Pagkalkula

Hg = (Pa − Pv) / ρg − NPSHr − hw

Nalalapat ang formula na ito sa mga tumpak na kalkulasyon para sa karamihan ng mga centrifugal pump at ang gustong formula para sa mga instituto ng disenyo at mga construction team.

2. Karaniwang Formula Batay sa Allowable Suction Lift

Hg = Hs1 − hw

Ang Hs1 ay kumakatawan sa pinahihintulutang pag-angat ng pagsipsip na naitama para sa aktwal na mga kondisyon sa pagtatrabaho; Ang hw ay kumakatawan sa kabuuang pagkawala ng ulo ng suction pipeline. Ang formula na ito ay maaaring direktang ilapat kapag ang velocity head ay bale-wala.

3. Mabilis na Suction Lift Estimation Formula

Hg = 10.33 − Δh − 0.5

Angkop para sa mabilis na on-site na pag-verify, inspeksyon ng kagamitan at paunang disenyo ng scheme para sa kahusayan sa oras.

Mga Kahulugan ng Parameter:

• Hg: Pinapayagan ang geometric suction lift ng centrifugal pump (m). Ang aktwal na taas ng pag-install ng kagamitan ay dapat na mas mababa sa halagang ito.
• Pa: Lokal na on-site atmospheric pressure (Pa); ang karaniwang halaga ng kondisyon sa pagtatrabaho ay 101325 Pa (10.33 m water column).
• Pv: Ang presyon ng singaw ng ipinadala na medium sa kasalukuyang temperatura (Pa). Ang mas mataas na temperatura ng tubig ay humahantong sa mas mataas na presyon ng singaw at mas mababang pinapayagang Hg.
• ρ: Density ng conveyed medium (kg/m³); Ang default na halaga para sa malinis na tubig ay 1000 kg/m³.
• g: Gravitational acceleration, fixed sa 9.81 m/s².
• NPSHr/Δh: Kinakailangan ang net positive suction head ng pump (m), isang likas na parameter mula sa mga katalogo ng tagagawa ng pump.
• hw: Kabuuang pagkawala ng ulo ng suction pipeline (m), kabilang ang pagkawala ng friction, pagkalugi mula sa mga siko, balbula at strainer.
• Hs, Hs1: Ang orihinal na catalog na pinapahintulutang pag-angat ng pagsipsip at pinapahintulutang pag-angat ng pagsipsip (m).

IV. Paraan ng Conversion para sa Mga Parameter ng Hs sa ilalim ng Mga Hindi Karaniwang Kundisyon sa Paggawa

Ang mga halaga ng Catalog Hs na ibinigay ng mga manufacturer ay nalalapat lamang sa 20°C na malinis na tubig sa ilalim ng karaniwang atmospheric pressure. Ang conversion ay ipinag-uutos kapag ang on-site na mga kondisyon sa pagtatrabaho ay naiiba, isang link kung saan 90% ng mga tauhan ng engineering ay nagkakamali.

1. Paghahatid ng malinis na tubig na may iba't ibang kondisyon sa pagtatrabaho (mga pagkakaiba-iba ng altitude at temperatura ng tubig)

Hs1 = Hs + Ha − 10.33 − Hv + 0.24

• Ha: Lokal na presyon ng atmospera na na-convert sa katumbas na taas ng column ng tubig (m)
• Hv: Saturated vapor pressure ng likido sa aktwal na temperatura na na-convert sa katumbas na taas ng column ng tubig (m)
• 10.33: Standard atmospheric pressure na taas ng haligi ng tubig
• 0.24: Vapor pressure water column taas ng 20°C malinis na tubig

2. Paghahatid ng langis, kemikal at iba pang espesyal na likido

Kinakailangan ang dalawang hakbang na conversion:

Hakbang 1: Itama ang halaga ng catalog Hs gamit ang formula sa itaas ng malinis na tubig upang makuha ang Hs1.

Hakbang 2: Magsagawa ng pangalawang pagwawasto sa Hs1 batay sa mga katangian ng density, viscosity at vaporization ng espesyal na medium para makuha ang katumbas na pinapahintulutang suction lift na tumutugma sa medium, pagkatapos ay i-substitute ang resulta sa formula ng pagkalkula ng Hg upang maiwasan ang mga pagkakamali ng kagamitan na dulot ng mga paglihis ng pagkalkula.

V. Mga Praktikal na Pagkalkula para sa Maramihang Mga Sitwasyon

Kaso 1: Pinasimpleng Pagtantya ng Pagtaas ng Pagsipsip sa pamamagitan ng NPSHr

Ibinigay na mga kondisyon: Kinakailangan ang NPSHr Δh ng isang centrifugal pump = 4.0 m, ang medium ay malinis na tubig sa ilalim ng karaniwang mga kondisyon sa pagtatrabaho.

Proseso ng pagkalkula:

Suction Lift = 10.33 − 4.0 − 0.5 = 5.83 m

Konklusyon: Ang ligtas na taas ng pag-install ng pump na ito ay dapat na mas mababa sa 5.83 m.

Kaso 2: Tumpak na Pagkalkula para sa Dual na Kondisyon sa Paggawa (Ambient Temperature Water at High-Temperature na Tubig)

Mga ibinigay na kundisyon: Catalog allowable suction lift Hs = 5.7 m, kabuuang suction pipeline resistance hw = 1.5 mH₂O, lokal na atmospheric pressure = 9.81×10⁴ Pa, velocity head ay hindi pinansin. Kalkulahin ang pinapayagang geometric suction lift para sa 20°C malinis na tubig at 80°C mainit na tubig ayon sa pagkakabanggit.

Kundisyon sa Paggawa 1: Paghahatid ng 20°C Malinis na Tubig

Ang lokal na presyon ng atmospera ay malapit sa karaniwang kondisyon ng pagsubok ng tagagawa, kaya hindi kailangan ng pagwawasto ng Hs.

Hg = Hs − hw = 5.7 − 1.5 = 4.2 m

Konklusyon: Para sa 20°C na malinis na tubig, ang taas ng pag-install ng bomba ay hindi lalampas sa 4.2 m para sa ligtas na operasyon.

Kundisyon ng Paggawa 2: Naghahatid ng 80°C na Mainit na Tubig

Ang pagwawasto ng Hs ay sapilitan para sa mataas na temperatura ng tubig. Data ng lookup table: Saturated vapor pressure ng 80°C na tubig = 47.4 kPa, katumbas ng Hv = 4.83 mH₂O; lokal na presyon ng atmospera Ha ≈ 10 mH₂O.

Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 m

Ang kapalit ay naitama ang Hs1 upang kalkulahin ang taas ng pag-install:

Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 m

Pangunahing konklusyon: Ang negatibong halaga ng Hg ay nangangahulugan na ang pag-install ng suction lift ay ipinagbabawal sa ilalim ng mataas na temperaturang kondisyong ito sa pagtatrabaho; ipinag-uutos ang pag-install ng pagsipsip ng baha. Ang katawan ng bomba ay dapat na hindi bababa sa 0.72 m sa ibaba ng likidong ibabaw ng tangke, kung hindi, magaganap ang matinding cavitation at pagkawala ng pagsipsip.

VI. Mga Pangunahing Salik na Nakakaapekto sa Centrifugal Pump Geometric Suction Lift Hg

Ang pag-master ng mga pangunahing salik na ito ay nagbibigay-daan sa mabilis na pag-optimize ng mga scheme ng pag-install at pag-iwas sa sanhi ng mga cavitation fault:

1. Altitude: Ang mas mataas na altitude ay tumutugma sa mas mababang atmospheric pressure at mas maliit na Ha value, na nagreresulta sa mas mababang itinamang Hs1 at lubhang nabawasan ang pinapayagang Hg. Ang mga pump na naka-install sa matataas na lugar ay nangangailangan ng pinababang taas ng pag-install o binaha ang layout ng pagsipsip.
2. Katamtamang temperatura: Ang mas mataas na temperatura ng likido ay nagpapataas ng saturated vapor pressure Hv, na makabuluhang binabawasan ang pinapayagang Hg. Ang tubig na may mataas na temperatura ay karaniwang hindi tugma sa pag-install ng high suction lift.
3. Pipeline head loss: Ang mas mahabang suction pipeline, mas maliliit na diameter ng pipe, at mas maraming elbow, valves at strainers ay humahantong sa mas mataas na pagkawala ng hw at mas maliit na available na Hg.
4. Pump inherent performance: Ang mas maliit na kinakailangang NPSHr at mas malaking catalog Hs value ay naghahatid ng mahusay na anti-cavitation performance at mas mataas na pinapayagang taas ng pag-install.

VII. Mga Karaniwang Maling Pagkalkula at Pagkakabit sa Pag-install

Direktang paggamit ng orihinal na catalog na Hs at NPSHr na mga parameter nang walang pagwawasto para sa altitude at temperatura ng tubig, na humahantong sa ganap na baluktot na mga resulta ng pagkalkula.

Ang pagpapabaya sa pagkawala ng ulo ng suction pipeline, umaasa lamang sa mga teoretikal na kalkulasyon, na nagreresulta sa labis na aktwal na taas ng pag-install at pump cavitation.

Walang nakalaan na margin sa kaligtasan, pag-install sa kinakalkula na halaga ng limitasyon. Ang cavitation ay nangyayari kaagad pagkatapos ng pipeline scaling o mga pagbabago sa kondisyon ng pagtatrabaho.

Sapilitang pag-install ng suction lift para sa high-temperature na media at high-altitude na mga application, na binabalewala ang binabahang kinakailangan sa pagsipsip na ipinahiwatig ng mga negatibong halaga ng Hg.

Direktang paglalapat ng mga formula ng malinis na tubig sa langis at kemikal na media nang walang pangalawang medium na pagwawasto.

VIII. Mga Madalas Itanong

Q1: Ano ang ibig sabihin ng negatibong centrifugal pump na geometric suction lift na Hg?

Ang negatibong Hg ay nangangahulugan na ang bomba ay hindi makakapaglabas ng likido sa pamamagitan ng pag-install ng suction lift. Ang binaha na layout ng pagsipsip ay kinakailangan, na ang pump inlet centerline ay nakaposisyon sa ibaba ng suction tank liquid surface upang ganap na maalis ang air ingestion at mga panganib sa cavitation. Ang layout na ito ay malawakang ginagamit para sa mataas na temperatura ng tubig, chemical liquid conveyance at high-altitude application.

Q2: Bakit hindi direktang mailapat sa site ang mga parameter ng catalog Hs?

Ang mga halaga ng Catalog Hs ay pang-eksperimentong data na na-calibrate lamang para sa 20°C na malinis na tubig sa ilalim ng karaniwang presyon ng atmospera. Anumang pagkakaiba-iba sa on-site na altitude, temperatura ng tubig o conveyed medium ay nagbabago ng liquid vapor pressure at atmospheric pressure, na nag-uutos sa pag-convert ng kondisyon sa pagtatrabaho bago magamit ang Hs para sa mga kalkulasyon.

Q3: Ano ang kaugnayan sa pagitan ng NPSHr at geometric suction lift?

Ang isang mas malaking kinakailangang NPSHr Δh ay tumutugma sa mas mahina na pagganap ng anti-cavitation at mas mababang pinapayagang taas ng pag-install. Ang isang mas maliit na NPSHr ay naghahatid ng mas mahusay na kapasidad ng pagsipsip ng likido at mas mataas na pinapayagang taas ng pag-install.

Q4: Bakit ipinag-uutos ang 0.5 m safety margin sa mga kalkulasyon ng bomba?

Kasama sa mga kawalan ng katiyakan sa site ang mga pagbabago sa temperatura ng tubig, pag-scale ng pipeline, mga pagkakaiba-iba ng daloy at mga paglihis ng presyon. Pinipigilan ng isang nakareserbang 0.5 m na margin sa kaligtasan ang agarang cavitation at tinitiyak ang pangmatagalang matatag na operasyon ng kagamitan.

IX. Buod

Pagkalkula ng centrifugal pump geometric suction lift Hg centers sa dalawang core parameter: pinapayagang suction lift Hs at kinakailangang NPSHr Δh. Gumagana ang mabilis na pagtatantya para sa mga karaniwang kondisyon sa pagtatrabaho, habang ang pagwawasto para sa temperatura ng tubig, altitude at medium ay sapilitan para sa mga hindi karaniwang sitwasyon. Direktang tinutukoy ng positibo o negatibong halaga ng Hg kung pinagtibay ang pag-install ng suction lift o flooded suction, na nagsisilbing susi sa pag-iwas sa pump cavitation, abnormal na ingay, hindi sapat na output ng tubig at pinsala sa impeller. Para sa mga aplikasyon sa engineering, ang direktang paggamit ng mga hindi naitama na mga parameter ng katalogo at pag-install sa halaga ng teoretikal na limitasyon ay mahigpit na ipinagbabawal. Ang tumpak na kalkulasyon na may on-site na pagwawasto sa kondisyon ng pagtatrabaho at nakareserbang margin ng kaligtasan ay kinakailangan upang magarantiya ang mahusay, matatag at pangmatagalang operasyon ng bomba.
