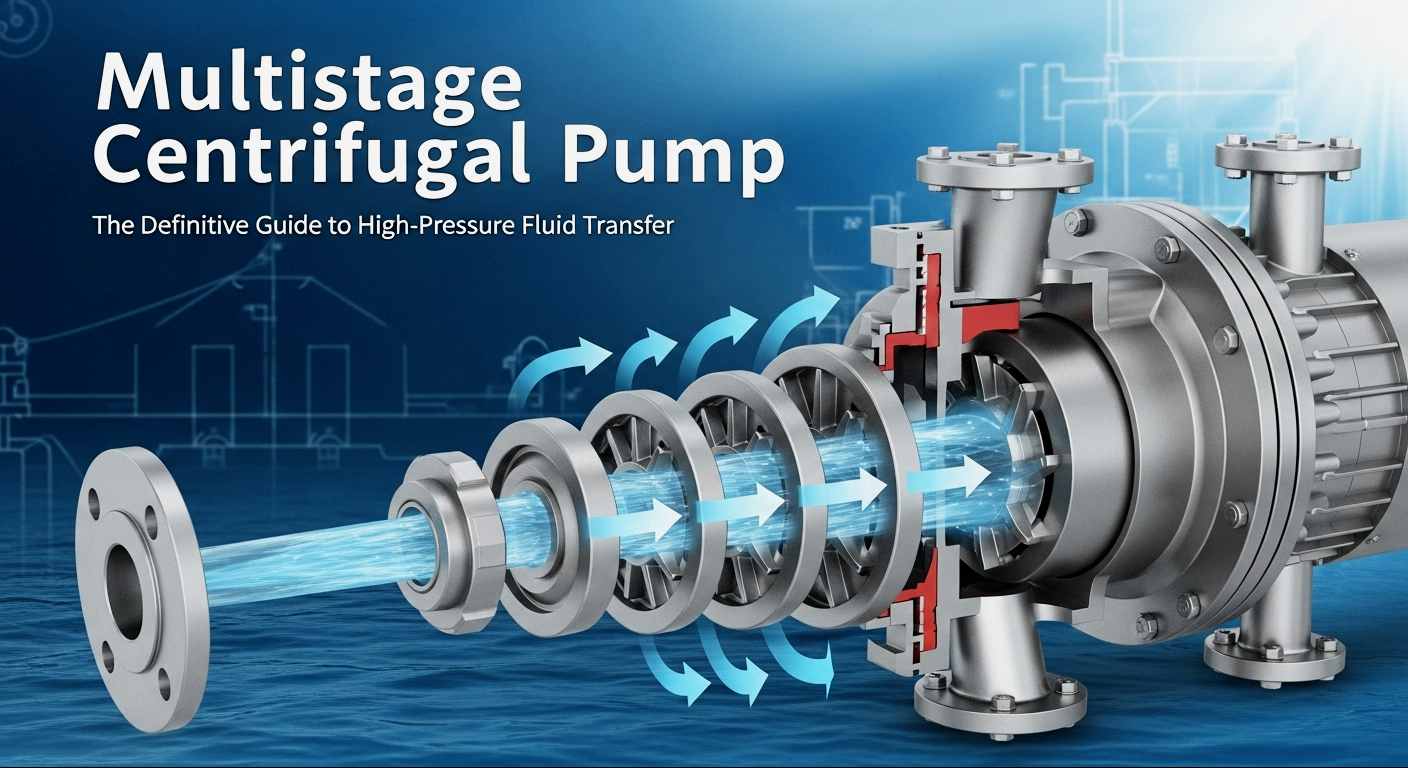

Ano ang isang multistage centrifugal pump?

Sikat na paliwanag ng mga multistage centrifugal pump

Maraming tao ang nakakahanap ng term "multistage centrifugal pump"Komplikado, ngunit maaari itong mai-summarized sa isang pangungusap: ang isang multistage centrifugal pump ay nagsasama ng dalawa o higit pang mga sentripugal na bomba na may parehong pag-andar. Sa mga tuntunin ng istraktura ng fluid channel, ang medium discharge port ng unang yugto ay konektado sa pumapasok ng ikatlong yugto, at ang medium discharge port ng pangalawang yugto ay konektado sa pumapasok ng pump bomba.

Paano nakamit ng isang multistage centrifugal pump ang high-head transportasyon?

Ang pangunahing lohika ng multistage centrifugal pump para sa mataas na ulo ng transportasyon ay namamalagi sa prinsipyong "presyon ng superposition", at ang kanilang proseso ng pagtatrabaho ay maaaring masira sa tatlong pangunahing hakbang:

1. Matapos ang likido ay pumapasok sa katawan ng bomba sa pamamagitan ng pipeline ng pagsipsip, sunud -sunod na pressurized sa serye ng maraming mga impeller na hinimok ng motor.
2. Ang unang yugto ng impeller ay nagbibigay ng paunang enerhiya ng presyon sa likido sa pamamagitan ng sentripugal na puwersa, at ang mga kasunod na yugto ng mga impeller ay patuloy na superimpose pressure sa umiiral na batayan sa ilalim ng gabay ng mga gabay na vanes.
3. Ang likido ay pinalabas sa mataas na presyon, nakumpleto ang transportasyon na may mataas na ulo.

Pagtatasa ng pangunahing istraktura ng multistage centrifugal pump

Upang maunawaan ang mekanismo ng pagtatrabaho ng mga multistage centrifugal pump, mahalaga na maunawaan ang kanilang pangunahing istraktura. Kung ikukumpara sa mga nag-iisang yugto ng sentripugal na mga bomba, ang mga multistage centrifugal pump ay may mas kumplikadong istraktura, ngunit ang kanilang mga pangunahing sangkap ay maaaring ikinategorya sa limang pangunahing uri, ang bawat isa ay nagsasagawa ng isang kritikal na papel:

• Impeller: Ang core ng multistage centrifugal pump, karaniwang nagpatibay ng isang saradong disenyo ng impeller. Maramihang mga impeller ay coaxially konektado sa serye sa pump shaft, at ang materyal ay napili ayon sa transported medium.
• Pump Shaft: Isang sangkap ng paghahatid na nagkokonekta sa motor at mga impeller, na nangangailangan ng mataas na lakas at pagsusuot ng pagsusuot upang himukin ang lahat ng mga impeller na gumana nang magkakasabay sa panahon ng pag-ikot ng high-speed, pag-iwas sa eccentricity o fracture.
• Gabay sa Vane: Naka-install sa outlet ng bawat yugto ng impeller, ang pag-andar nito ay upang mai-convert ang mataas na bilis ng likido na itinapon ng impeller sa enerhiya ng presyon at gabayan ang likido nang maayos sa susunod na yugto ng impeller, binabawasan ang pagkawala ng enerhiya.
• Pump Body (tinatawag ding Volute): Nahahati sa Segmented Type at Horizontal Split Type. Ang industriya ng petrochemical ay kadalasang gumagamit ng mga segment na bomba ng bomba, na madaling i-disassemble at mapanatili at makatiis sa epekto ng mataas na presyon.
• Device ng Sealing: Ginamit upang maiwasan ang likidong pagtagas, karaniwang kabilang ang mga mekanikal na seal at mga seal ng pag -iimpake. Para sa mga kondisyon na may mataas na temperatura at mataas na presyon, ang isang dobleng natapos na mekanikal na selyo + flushing system ay nilagyan din upang matiyak ang ligtas na operasyon.

Ang mga sangkap na ito ay nagtutulungan upang makabuo ng isang multistage centrifugal pump. Ang pangunahing prinsipyo ng disenyo ng istruktura nito ay upang mabawasan ang pagkawala ng enerhiya at pagbutihin ang kahusayan sa pagpapatakbo habang tinitiyak ang output ng mataas na presyon.

Ano ang mga pangunahing mga parameter ng multistage centrifugal pump?

Kapag pumipili at gumagamit ng mga multistage centrifugal pump, ang apat na pangunahing mga parameter ay dapat bigyang pansin, na direktang matukoy kung ang kagamitan ay maaaring umangkop sa mga kondisyon ng pagtatrabaho:

1. Rate ng daloy

Kilala rin bilang pag -aalis, tumutukoy ito sa dami ng likido na pinalabas ng bomba bawat oras ng yunit, kabilang ang rate ng daloy ng dami at rate ng daloy ng masa.

• Dami ng daloy ng dami:Ang dami ng likido na pinalabas ng bomba bawat oras ng yunit, na karaniwang tinutukoy ng Q. Karaniwang mga yunit ay kasama ang L/s (litro bawat segundo), M³/s (cubic meters bawat segundo), o m³/h (cubic meters bawat oras).
• Rate ng daloy ng masa:Ang masa ng likido na pinalabas ng bomba bawat yunit ng oras, na karaniwang tinutukoy ng G. karaniwang mga yunit ay kasama ang kg/s (kilograms bawat segundo), kg/h (kilograms bawat oras), t/d (tonelada bawat araw), atbp.

2. Ulo

Ang pagtaas ng enerhiya ng yunit ng masa ng likido mula sa pump inlet hanggang sa pump outlet ay tinatawag na pump head, na kung saan ay ang epektibong enerhiya na nakuha ng yunit ng masa ng likido sa pamamagitan ng bomba, na kilala rin bilang kabuuang ulo ng bomba, na karaniwang tinutukoy ng H. Sa internasyonal na sistema ng mga yunit (SI), ang yunit ng ulo h ay J/kg, ngunit ito ay mas kaugalian na ipinahayag ng taas ng likidong haligi (m) upang kumatawan sa ulo ng enerhiya nito, na kung saan ay masalimuot.

3. Bilis ng pag -ikot

Tumutukoy sa bilis ng pag -ikot ng pump shaft, kasama ang yunit ng R/min (mga rebolusyon bawat minuto). Ang mas mataas na bilis ng pag -ikot, mas malaki ang puwersa ng sentripugal na isinagawa ng impeller sa likido. Gayunpaman, ang labis na mataas na bilis ng pag -ikot ay tataas ang pagsusuot ng kagamitan. Kadalasan, ang bilis ng pag -ikot ng pang -industriya na multistage centrifugal pump ay 1450R/min o 2900R/min.

4. Kahusayan

Tumutukoy sa ratio ng epektibong lakas ng bomba sa kapangyarihan ng baras, na isang mahalagang tagapagpahiwatig upang masukat ang pagkonsumo ng enerhiya. Ang mataas na kalidad na multistage centrifugal pump ay maaaring makamit ang isang kahusayan na 75%-90%. Kapag pumipili, ang priyoridad ay dapat ibigay sa kagamitan sa mataas na kahusayan, na maaaring mabawasan ang mga gastos sa operating.

Bilang karagdagan, para sa mga espesyal na pangangailangan ng industriya ng petrochemical, ang mga parameter ng pandiwang pantulong tulad ng medium temperatura (ang ilang mga kondisyon sa pagtatrabaho ay kailangang makatiis ng mga temperatura sa itaas ng 200 ° C), ang daluyan na lagkit (ang mga parameter ay kailangang ayusin kapag ang pagdadala ng mga medium na media tulad ng langis ng krudo), at ang pagtutol ng kaagnasan (materyal na pagpili ayon sa mga daluyan na katangian) ay dapat ding isaalang -alang upang matiyak na matatag na operasyon ng kagamitan.

Mga tip sa pag-iwas sa pitfall para sa pagpili ng multistage centrifugal pump

Ang pagpili ng mga multistage centrifugal pump ay direktang nakakaapekto sa buhay ng serbisyo sa kagamitan at mga gastos sa pagpapatakbo. Lalo na sa mga kumplikadong kondisyon sa pagtatrabaho tulad ng industriya ng petrochemical, ang hindi tamang pagpili ay madaling humantong sa madalas na mga pagkabigo, mataas na pagkonsumo ng enerhiya, at kahit na mga aksidente sa kaligtasan. Master ang sumusunod na limang mga tip upang matulungan kang pumili nang tumpak nang hindi humakbang sa mga pitfalls:

1. Linawin ang mga kinakailangan sa kondisyon ng pagtatrabaho sa pangunahing: Unawain ang mga pisikal na katangian ng transported na likidong daluyan (density, lagkit, puspos na presyon ng singaw, kaagnasan, atbp.), Ang mga kondisyon ng layout ng pipeline ng system ng aparato, mga kondisyon ng pagpapatakbo (temperatura ng operating, presyon sa loob ng kagamitan sa magkabilang panig ng pump inlet at outlet, pagproseso ng kapasidad, atbp.), At ang pre-installation na posisyon ng bomba at outlet. Kalkulahin ang mga parameter tulad ng pump flow rate, ulo, at net positibong pagsipsip ng ulo (NPSH).
2. Alamin ang uri ng bomba: Batay sa layout ng aparato, mga kondisyon ng lupain, mga kondisyon ng antas ng tubig, at mga kondisyon ng pagpapatakbo, alamin kung pumili ng isang patayo, pahalang, o iba pang uri ng bomba.
3. Tumutok sa kahusayan at pagkonsumo ng enerhiya: Pumili ng mga kagamitan na may isang flat curve ng kahusayan upang matiyak na ang kahusayan ay maaaring mapanatili sa isang mataas na antas sa loob ng aktwal na saklaw ng daloy ng operating, na maaaring makatipid ng maraming mga gastos sa kuryente para sa pangmatagalang paggamit. Kasabay nito, piliin ang kapangyarihan ng motor upang maiwasan ang labis na karga ng motor o underload.
4. Piliin ang Mga Modelo na Tukoy sa Industriya: Ang industriya ng petrochemical ay may mga espesyal na pamantayan, at ang kagamitan na nakakatugon sa pamantayan ng API 610 (sentripugal pump para sa mga industriya ng petrolyo at natural gas). Ang nasabing mga bomba ay sumailalim sa mahigpit na pagsubok, maaaring umangkop sa kaagnasan, mataas na temperatura, at mataas na presyon ng media ng kemikal, at may mas mataas na pagiging maaasahan.

Konklusyon

Sa natatanging bentahe ng multi-stage pressurization, ang multistage centrifugal pump ay naglalaro ng isang hindi mapapalitan na papel sa petrochemical, enerhiya, konstruksyon, at iba pang mga larangan. Ang Teffiko Company ay palaging nakatuon sa pananaliksik at pag-unlad at paggawa ng mga de-kalidad na multistage centrifugal pump, na nakasentro sa mga kinakailangan sa kondisyon ng pagtatrabaho. Ang aming mga produkto ay mahigpit na sumunod sa mataas na pamantayan sa industriya tulad ng API 610, pagsasama ng mga pangunahing pakinabang ng mataas na kahusayan, pag -save ng enerhiya, paglaban sa kaagnasan, at katatagan. Ang mga ito ay angkop para sa mga kumplikadong pang-industriya na kapaligiran tulad ng mataas na temperatura, mataas na presyon, at malakas na kaagnasan, na nagbibigay ng mga pasadyang mga solusyon sa transportasyon na may mataas na presyon para sa mga pandaigdigang customer.

Para sa higit pang mga detalye ng produkto o pasadyang mga quote, mangyaring bisitahin ang aming opisyal na websitewww.teffiko.como makipag -ugnay sa amin sa pamamagitan ng emailsales@teffiko.com.
