Paano Magbasa ng Isang Uri ng Pump Spectrum Diagram: Isang Gabay sa Hakbang-Hakbang

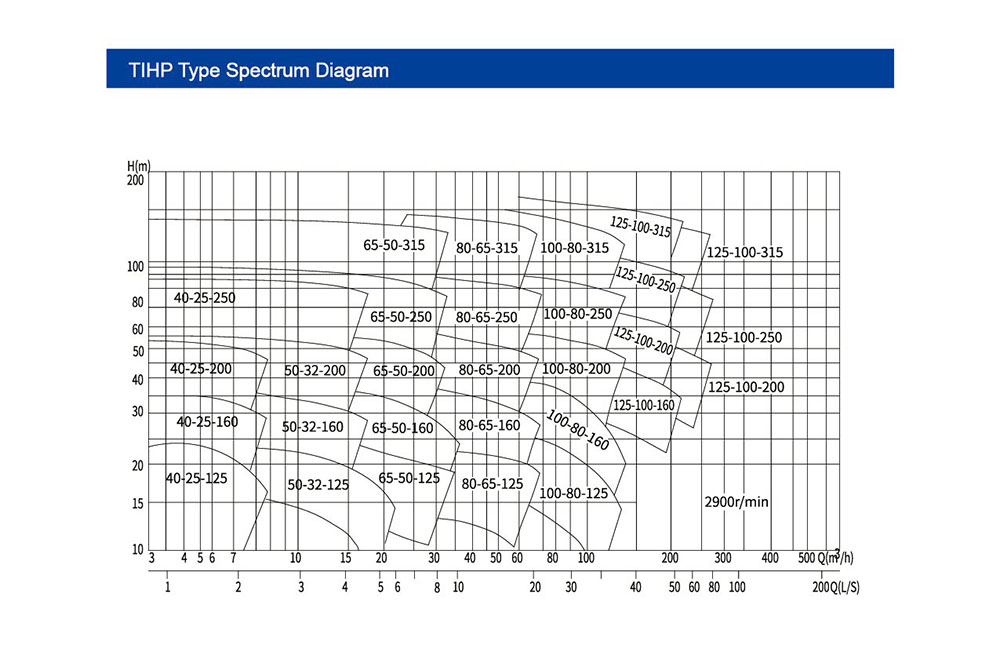

Ⅰ.Paano basahin ang diagram ng uri ng spectrum ng pump na ito

1. Pagsasalin ng Axes

• Horizontal axis (x-axis): Kinakatawan ang rate ng daloy (q) sa kubiko metro bawat oras (m³/h), na tumataas mula kaliwa hanggang kanan.
• Vertical axis (y-axis): kumakatawan sa ulo (H) sa mga metro (m), na tumataas mula sa ibaba hanggang sa itaas.

Ⅱ. Mga curves at zone

Kasama sa diagram ang maraming mga curves at zone, ang bawat isa ay kumakatawan sa isang tiyak na modelo ng bomba. Halimbawa, ang "40-25-125" at "50-32-160" ay nagpapahiwatig ng iba't ibang mga modelo ng bomba.

• Mga puntos sa loob ng mga curves: Ang bawat punto sa isang curve ay nagpapahiwatig ng halaga ng ulo ng modelo sa isang tiyak na rate ng daloy. Halimbawa, sa loob ng "40-25-125" zone, isang serye ng mga puntos ang nagpapakita ng ulo sa iba't ibang mga rate ng daloy para sa modelong ito.

Ⅲ. Mga pangunahing hakbang: Working point at pagpili

1. Alamin ang mga kinakailangang mga parameter: Linawin ang rate ng daloy ng disenyo (q₀) at ulo ng disenyo (H₀). Halimbawa, ang isang pabrika ay nangangailangan ng isang bomba upang magdala ng 100 m³/h sa 80 m ulo.
2. Hanapin ang nagtatrabaho point: Maghanap ng Q₀ sa x-axis at h₀ sa y-axis; Ang kanilang intersection ay ang nagtatrabaho point. Kung ang punto ay nahuhulog sa loob ng polygonal zone ng isang modelo, ang modelong teoretikal na nakakatugon sa kinakailangan.
3. Halimbawa: Para sa q = 80 m³/h at h = 80 m, suriin kung ang punto ay nasa loob ng mga zone tulad ng "100-80-250" upang masuri ang pagiging angkop.

Unahin ang high-efficiency zone: Kung ang isang zone ay may mas malalakas na curves o shading (minarkahan sa ilang mga diagram), ipinapahiwatig nito ang saklaw ng mataas na kahusayan (kahusayan ≥80%). Piliin ang mga modelo na ang mga punto ng pagtatrabaho ay nahuhulog sa loob ng zone na ito para sa pinakamainam na pagtitipid ng enerhiya.

Ⅳ. Bilis ng pag -ikot at karagdagang impormasyon

Ang notasyon na "2900 r/min" sa kanang sulok ay nagpapahiwatig ng rate ng bilis ng mga bomba sa spectrum na ito (karaniwang bilis para sa mga bomba na hinihimok ng motor). Para sa iba't ibang bilis (hal., 1450 r/min), gamitin ang batas na pagkakapareho upang mai -convert ang pagganap:

• Ang rate ng daloy ay proporsyonal sa bilis.
• Ang ulo ay proporsyonal sa parisukat ng bilis.

Ⅴ. Mabilis na lohika ng pagpili

1. Kilalanin ang mga kinakailangan sa Q at H, pagkatapos ay hanapin ang kaukulang modelo ng zone.
2. Unahin ang mga modelo na may mga puntos na nagtatrabaho malapit sa zone center (high-efficiency area).
3. Pansinin ang mga diametro ng inlet/outlet ng modelo (hal., 40, 50 mm) upang matiyak ang pagiging tugma sa mga pipeline ng site.

Ⅵ. Tungkol sa Teffiko Pump

Sa buod, ang ika-5-henerasyon ng TIHP na uri ng TIHP Pump ay naglilinaw ng naaangkop na mga kondisyon sa pagtatrabaho at mga zone ng mataas na kahusayan sa pamamagitan ng mga coordinate ng flow-head, mga zone ng modelo, at mga curves ng pagganap. Maaari mong mabilis na pumili ng mga modelo sa pamamagitan ng pagtutugma ng mga parameter sa mga zone. Para sa mga katanungan tungkol sa interpretasyon ng curve, pagbagay sa kondisyon ng pagtatrabaho, o mga pasadyang solusyon, ang propesyonal na pangkat ng teknikal na Teffiko ay nagbibigay ng tumpak na gabay sa pagpili, simulation ng pagganap, at suporta sa pag -install. Bisitahinwww.teffiko.como emailsales@teffiko.comUpang ma -optimize ang pang -industriya na transportasyon ng likido.
