"Nasunog na naman ng pump natin ang motor!"
"Napakataas ng singil sa kuryente para sa mga water pump ngayong buwan. Mali ba ang napili natin?"
"Pagkatapos i-install ang bagong pump, hindi matutugunan ng flow rate ang kinakailangan sa disenyo..."
Ang mga madalas na problemang ito sa supply ng tubig, chemical engineering, HVAC at iba pang mga larangan ay kadalasang nagmumula sa maling pagbabasa o pagbabalewala sa pangunahing "instruction manual" ng centrifugal pump—ang performance curve. Bilang pangunahing kagamitan na malawakang ginagamit sa industriya, bawat 1% na pagtaas sa kahusayan ng acentrifugal pumpay maaaring mangahulugan ng taunang pagtitipid ng sampu-sampung libo o kahit na daan-daang libong yuan sa mga gastos sa pagpapatakbo para sa isang malakihang proyekto.
Ituturo sa iyo ng artikulong ito kung paano bigyang-kahulugan ang mga pump curve, hindi lamang sinasabi sa iyo kung paano basahin ang mga ito, kundi pati na rin kung paano gamitin ang mga ito upang makagawa ng pinakamainam na mga desisyon sa pagbili at pagpapatakbo at pagpapanatili.

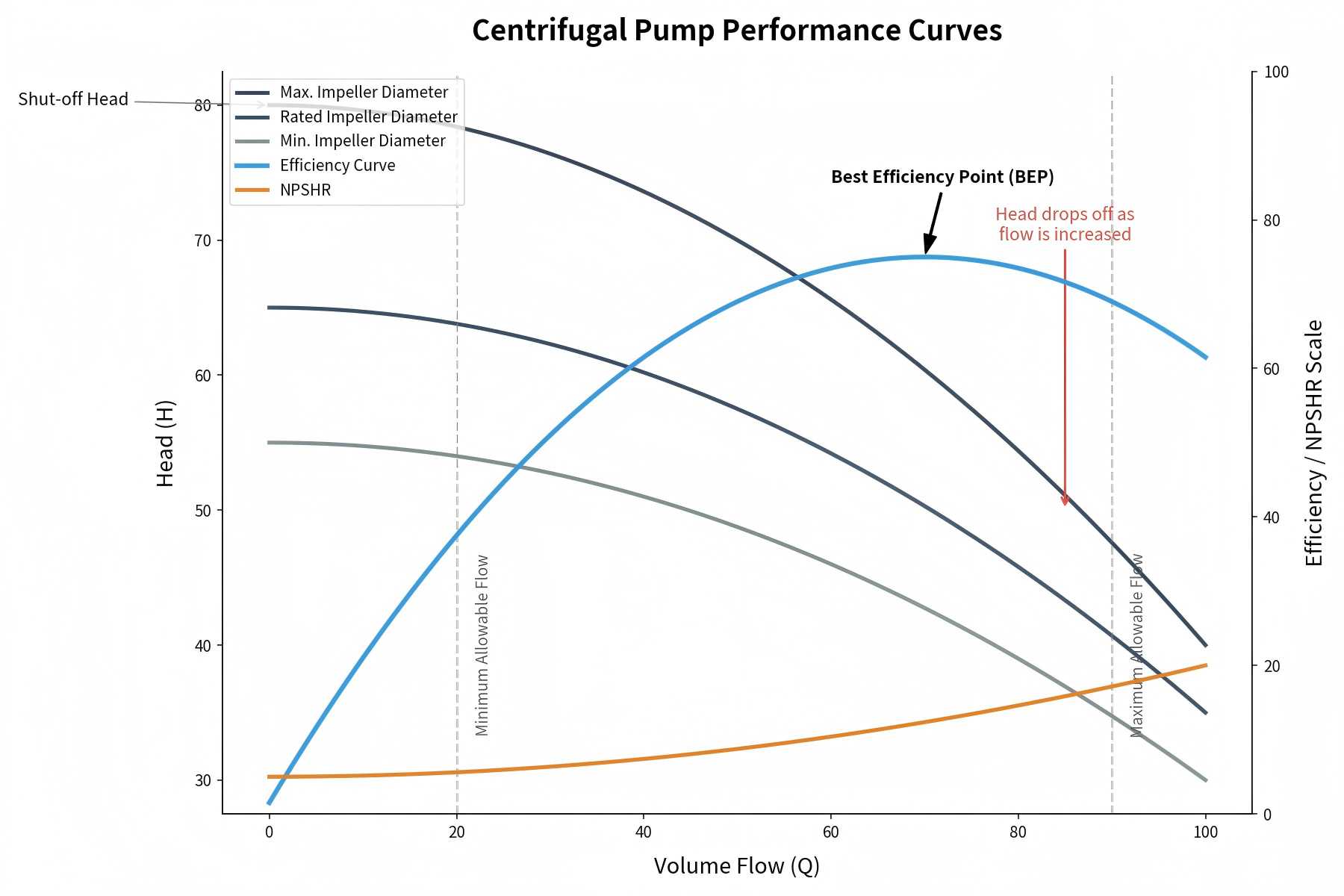

Ang Head-Flow Curve (H-Q Curve) ay ang pinakapangunahing bahagi ng isang pump curve. Inilalarawan nito ang ugnayan sa pagitan ng ulo ng bomba (ang taas kung saan maaaring iangat ng bomba ang fluid) at ang bilis ng daloy (ang dami ng likido na inihatid ng bomba bawat yunit ng oras) sa pare-parehong bilis. Karaniwan, ang ulo ay naka-plot sa vertical axis (Y-axis) at flow rate sa horizontal axis (X-axis).
Ang isang pangunahing konklusyon ay maaaring makuha mula sa H-Q curve: habang tumataas ang rate ng daloy, unti-unting bumababa ang ulo. Ito ay dahil habang mas maraming likido ang dumadaan sa impeller at pump casing, ang fluid friction at turbulence sa loob ng pump ay tumitindi, na nagreresulta sa pagbawas ng ulo. Halimbawa, ang isang bomba ay maaaring makabuo ng 100 talampakan ng ulo sa bilis ng daloy na 50 galon kada minuto (gpm), habang ang ulo ay bumaba sa 80 talampakan kapag tumaas ang daloy ng rate sa 75 gpm—ang kaugnayang ito ay malinaw na nakikita sa kurba.
Ang Power-Flow Curve (P-Q Curve) ay nagpapakita ng kaugnayan sa pagitan ng pagkonsumo ng kuryente at daloy ng rate ng bomba sa pare-parehong bilis. Ang pagkonsumo ng kuryente (sa horsepower o kilowatts) ay naka-plot sa vertical axis, at flow rate sa horizontal axis.
Hindi tulad ng H-Q curve, ang P-Q curve ay nagpapakita ng pataas na trend: tumataas ang pagkonsumo ng kuryente habang tumataas ang daloy ng daloy. Ito ay dahil ang pump ay kailangang magsikap ng mas maraming likido at mapagtagumpayan ang mas malaking friction at turbulence. Ang pag-unawa sa curve na ito ay kritikal para sa pagpili ng pump motor—kung ang motor ay maliit, maaari itong mag-overload sa ilalim ng mataas na daloy ng mga kondisyon; kung sobrang laki, ito ay magdudulot ng pag-aaksaya ng enerhiya.
Ang Efficiency-Flow Curve (E-Q Curve) ay sumasalamin sa kahusayan ng pump sa iba't ibang rate ng daloy. Ang kahusayan (ipinahayag bilang isang porsyento) ay naka-plot sa vertical axis, at flow rate sa horizontal axis. Ang curve na ito ay susi sa pagbabawas ng pagkonsumo ng enerhiya, dahil ipinapakita nito ang daloy ng rate kung saan ang bomba ay nagpapatakbo sa pinakamataas na kahusayan.
Ang kurba ng kahusayan ay kadalasang "hugis burol": ang kahusayan ay tumataas sa tuktok habang tumataas ang rate ng daloy, pagkatapos ay unti-unting bumababa habang patuloy na tumataas ang bilis ng daloy. Ang rurok ng curve na ito ay tinatawag na Best Efficiency Point (BEP)—na ipinaliwanag nang detalyado sa ibaba.
Ang pagbabasa ng pump curve ay hindi lamang tungkol sa pagtukoy sa tatlong sub-curve, ngunit pag-unawa din sa mga pangunahing punto ng data na tumutukoy sa performance ng pump. Nasa ibaba ang mga pangunahing elemento na pagtutuunan ng pansin:
Ang Best Efficiency Point (BEP) ay ang kumbinasyon ng flow rate at head kung saan gumagana ang pump sa pinakamataas na kahusayan, na siyang tuktok din ng E-Q curve at ang pinakatipid na operating point ng pump. Kapag pumipili ng bomba, unahin ang mga modelo kung saan ang kinakailangang operating point (flow rate + head) ng system ay mas malapit sa BEP hangga't maaari.
Ang pagpapatakbo ng pump na malayo sa BEP ay humahantong sa pagtaas ng pagkonsumo ng enerhiya, pinabilis na pagkasira ng impeller at motor, at pinaikling buhay ng serbisyo ng bomba. Halimbawa, ang isang pump na may BEP na katumbas ng 60 gpm ay maaaring makaranas ng 20%-30% na pagbawas sa kahusayan at napaaga na pagkabigo kapag gumagana sa 30 gpm (kalahati ng BEP flow rate).
Ang operating range (kilala rin bilang performance range) ay tumutukoy sa flow rate at head interval kung saan ang pump ay maaaring gumana nang ligtas nang hindi napinsala ang impeller, motor o iba pang mga bahagi. Ang hanay na ito ay tinutukoy ng minimum/maximum na rate ng daloy at ulo ng bomba, at maaaring direktang matingnan sa H-Q curve.
Karaniwang inirerekomenda ng mga tagagawa ang pagpapatakbo ng bomba sa loob ng 70%-120% ng BEP upang matiyak ang isang ligtas na saklaw ng pagpapatakbo. Ang pagpapatakbo sa labas ng saklaw na ito ay maaaring magdulot ng cavitation, sobrang vibration, overheating ng motor at iba pang mga problema.
Ang shut-off head ay ang pinakamataas na ulo na mabubuo ng pump sa zero flow (ibig sabihin, kapag sarado ang discharge valve), na siyang intersection ng H-Q curve at ng vertical axis (Y-axis). Ang pag-unawa sa shut-off head ay mahalaga para sa disenyo ng system—kung ang static na head ng system ay lumampas sa shut-off head ng pump, ang pump ay mabibigo na maghatid ng fluid.
Ang pinakamataas na rate ng daloy ay ang pinakamataas na daloy na maihahatid ng bomba sa zero head (ibig sabihin, walang resistensya sa daloy), na siyang intersection ng H-Q curve at horizontal axis (X-axis). Tinutulungan ka ng halagang ito na matukoy kung matutugunan ng pump ang pinakamataas na pangangailangan ng daloy ng system.
Ang Net Positive Suction Head (NPSH) ay isang pangunahing parameter para maiwasan ang cavitation—isang mapanirang phenomenon kung saan nabubuo ang vapor bubble sa fluid dahil sa hindi sapat na suction pressure, na nakakapinsala sa mga bahagi ng pump. Ang NPSH ay ang pagkakaiba sa pagitan ng fluid pressure sa pump suction at ng vapor pressure ng fluid.
Karamihan sa mga pump curve ay may kasamang NPSH curve, na nagpapakita ng minimum na NPSH na kinakailangan para sa pump na gumana nang walang cavitation sa iba't ibang mga rate ng daloy. Upang maiwasan ang cavitation, ang magagamit na NPSH ng system ay dapat na mas malaki kaysa sa NPSH na kinakailangan ng pump.
Hindi lahat ng mga pump curve ay may parehong hugis—ang kanilang hugis ay nakadepende sa disenyo ng pump, at iba't ibang mga curve na hugis ay nababagay sa iba't ibang mga sitwasyon ng aplikasyon. Nasa ibaba ang tatlong pinakakaraniwang hugis ng pump curve:
Ang isang matarik na kurba ay nagpapahiwatig na ang bomba ay maaaring makabuo ng mataas na ulo sa mababang rate ng daloy. Ang ganitong uri ng curve ay angkop para sa mga high-pressure na application gaya ng boiler feed system, high-pressure na paglilinis, o mga prosesong pang-industriya kung saan ang fluid ay dumadaan sa manipis na mga tubo o high-resistance system.
Ang isang flat curve ay nangangahulugan na ang bomba ay maaaring maghatid ng mataas na daloy sa mababang ulo. Tamang-tama ito para sa mga application na malaki ang daloy, mababa ang resistensya gaya ng mga sistema ng irigasyon, mga cooling tower o mga sistema ng supply ng tubig sa munisipyo.
Ang isang mabilis na drooping curve ay nagpapahiwatig na ang pump ay madaling kapitan ng cavitation sa mababang rate ng daloy. Ang mga naturang bomba ay nangangailangan ng mas mataas na magagamit na NPSH upang gumana nang mahusay, at angkop para sa mga aplikasyon na may matatag na mga rate ng daloy at sapat na presyon ng pagsipsip.
Upang lubos na magamit ang mga pump curve, sundin ang mga praktikal na tip na ito—tutulungan ka nilang piliin ang tamang pump at i-optimize ang performance nito:
Upang piliin ang tamacentrifugal pump, linawin muna ang mga kinakailangan ng system, pagkatapos ay itugma ang mga kinakailangan sa performance ng pump gamit ang pump curve. Nasa ibaba ang isang step-by-step na gabay:
Pagkatapos piliin ang tamang pump, maaari mong i-optimize ang performance nito gamit ang pump curve para mabawasan ang mga gastos at pahabain ang buhay ng serbisyo. Nasa ibaba ang mga pangunahing estratehiya:
