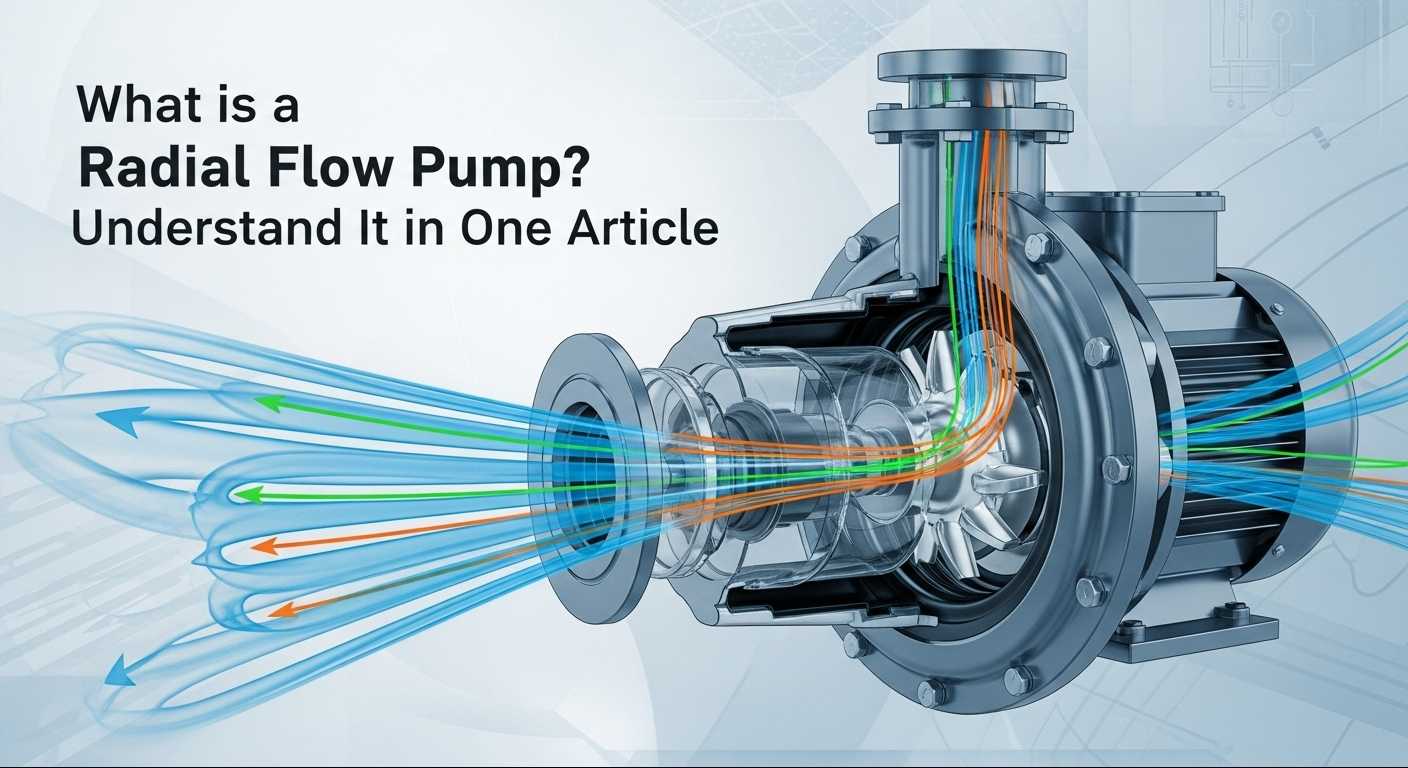

Radial Flow PumpsPatakbuhin sa pamamagitan ng pagsasagawa ng sentripugal na puwersa sa mga likido, na ginagawa silang ilipat patayo sa pump shaft. Nailalarawan sa pamamagitan ng mga curved impeller blades na mapabilis ang likido na dumaloy sa labas, ang mga bomba na ito ang nangungunang pagpipilian para sa mga kondisyon ng pagtatrabaho sa high-pressure. Gayunpaman, maraming mga gumagamit ang nakatagpo ng pagkalito sa panahon ng pagpili at operasyon: Ano ba talaga ang isang radial flow pump? Paano ito gumagana? Paano piliin ang tamang modelo para sa mga tiyak na kondisyon sa pagtatrabaho? Ano ang mga praktikal na formula para sa pagkalkula ng parameter? Paano mahawakan ang labis na mga pagkakamali? Ang artikulong ito ay masisira ang mga pangunahing kaalaman tungkol sa mga pump ng daloy ng radial mula sa pangunahing lohika hanggang sa mga praktikal na kasanayan sa payak na wika, na tumutulong sa iyo na magsimula nang mabilis.
Ang core ng mga radial flow pumps ay namamalagi sa gawaing ginawa ng sentripugal na puwersa, na kung saan ay ang pangunahing pagkakaiba sa pagitan ng mga ito at mga bomba ng daloy ng ehe o halo -halong mga bomba ng daloy - ang likido ay gumagalaw patayo sa pump shaft (i.e., "radially") sa halip na kahanay o obliquely.
Maglagay lamang, hinihimok ng motor ang impeller na paikutin sa mataas na bilis. Ang likido ay umiikot sa impeller, na bumubuo ng sentripugal na puwersa, at itinapon mula sa gitna ng impeller hanggang sa gilid, na nagreresulta sa pagtaas ng enerhiya ng kinetic. Kasunod nito, ang likido ay pumapasok sa boltahe, kung saan bumababa ang bilis ng daloy at ang enerhiya ng kinetic ay na -convert sa enerhiya ng presyon, napagtanto ang pressurized na transportasyon.
Ang mga tatak ng Global Radial Flow Pump ay may sariling mga pakinabang, na maaaring mapili batay sa kahalagahan ng mga kondisyon ng pagtatrabaho at badyet: Kabilang sa mga na-import na tatak, Grundfos (Denmark), isang mahusay na itinatag na tatak ng Europa, ay bantog para sa mataas na kahusayan, mababang ingay, at malakas na tibay, na angkop para sa mga pangunahing senaryo na nangangailangan ng pangmatagalang matatag na operasyon; Ang WILO (Germany) ay nakatayo para sa pagiging epektibo ng gastos na may kalidad ng katumpakan ng Aleman, ginagawa itong isang mahusay na pagpipilian para sa mga may limitadong badyet ngunit hinahabol ang katatagan. Kapansin-pansin, ang Teffiko, isang umuusbong na tatak ng Italya, ay nagsasama ng katangi-tanging Italya na disenyo ng mekanikal na disenyo, na kahusayan sa paglaban ng kaagnasan at kakayahang umangkop sa kondisyon ng mataas na presyon. Ito ay partikular na angkop para sa malupit na mga sitwasyon tulad ng industriya ng petrochemical, na may mga produktong sumunod sa mga pamantayang pang -internasyonal tulad ng API610. Ang pagsasama -sama ng na -import na kalidad at makatuwirang pagpepresyo, ito ay naging isang tanyag na pagganap ng pagbabalanse at gastos sa pagbabalanse.
Ang pagkalkula ng parameter ay ang pangunahing kinakailangan para sa pagpili. Ang sumusunod na 3 praktikal na mga formula + kaso ay makakatulong sa iyo na mabilis na makalkula ang mga kinakailangan:
Formula: Q = 3600 × A × V (a = πd²/4, kung saan ang D ay ang panloob na diameter ng pipeline; V ay ang inirekumendang bilis ng daloy ng 1.5-3.0m/s) kaso: pipeline inner diameter 0.1m, daloy ng bilis ng 2.0m/s. A = 3.14 × 0.01/4 = 0.00785m². Q = 3600 × 0.00785 × 2.0 ≈ 56.5m³/h. Pumili ng isang bomba na may isang rate ng rate ng daloy ng 60m³/h.
Formula: h = h_static + h_loss (H_Static ay ang pagkakaiba sa taas sa pagitan ng pagsipsip at paglabas ng mga port; h_loss ay pipeline resistance, tinatayang 10%-20%ng h_static) kaso: taas pagkakaiba 30m, kumplikadong pipeline (h_loss na tinantya sa 20%). H = 30 + 30 × 20% = 36m. Pumili ng isang bomba na may isang na -rate na ulo ng 40m.
Formula: p = (ρ × g × q × h)/(1000 × η) (ρ ay density ng likido; g = 9.8m/s²; q ay kailangang ma -convert sa M³/s; η ay ang kahusayan ng bomba, tinatayang 75%) Kaso: Pagdala ng malinis na tubig (ρ = 1000kg/m³), q = 56.5m³/h (0.0157m³/s), 36m. P = (1000 × 9.8 × 0.0157 × 36) / (1000 × 0.75) ≈ 7.4kW. Pumili ng isang 11kW motor (nagreserba ng 20% margin).
Ang mahusay na operasyon ng mga radial flow pump ay hindi maihiwalay mula sa pag -unawa sa prinsipyo ng pagtatrabaho, tumpak na pagpili, pagkalkula ng parameter, at paghawak ng kasalanan. Inirerekomenda na gumawa ng komprehensibong paghuhusga batay sa mga tiyak na kondisyon sa pagtatrabaho (media, presyon, rate ng daloy) at kumunsulta sa mga propesyonal na technician kung kinakailangan. Kung kailangan mong malaman ang higit pa tungkol sa mga paghahambing sa tatak, mga pagtutukoy sa pag -install, o mga siklo ng pagpapanatili, makipag -ugnay sa amin.TefficoMagbibigay sa iyo ng one-on-one na teknikal na konsultasyon at libreng pagtatasa ng kondisyon ng pagtatrabaho sa pagtatrabaho.
-
