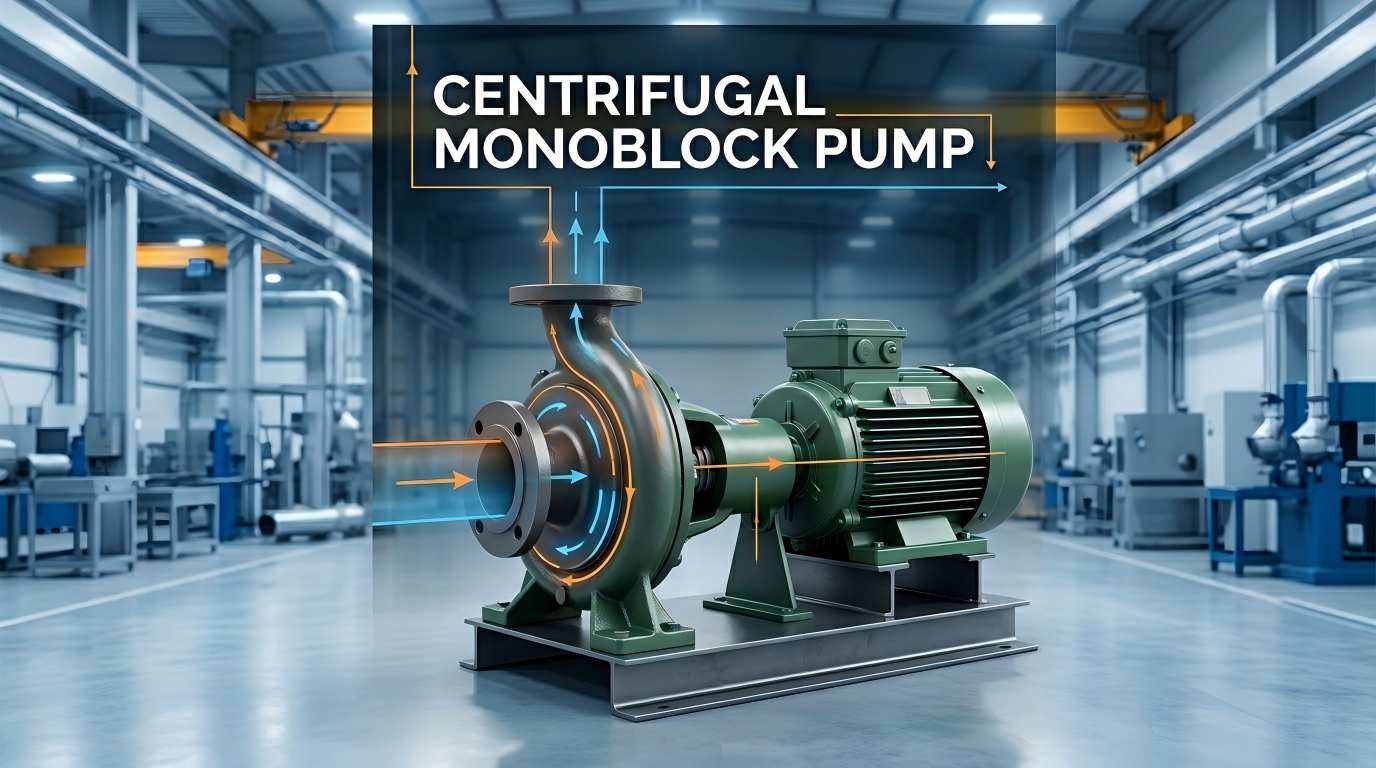

Maraming mamimili at engineering technician ang kadalasang nakakatagpo ng terminong "centrifugal monoblock pump" kapag pumipili ng kagamitan sa supply ng tubig, ngunit hindi malinaw ang mga pagkakaiba nito sa mga ordinaryong centrifugal pump at split-type na water pump. Sa simpleng mga termino, ang isang centrifugal monoblock pump ay isang integratedcentrifugal pumpkasama ang katawan ng bomba at motor na pinagsama sa isang yunit. Salamat sa compact na istraktura, madaling pag-install at matatag na operasyon, ito ay naging pangunahing uri ng bomba para sa sibil, magaan na pang-industriya at pang-agrikulturang mga sitwasyon ng supply ng tubig.
Gaya ng ipinahihiwatig ng pangalan, ang centrifugal monoblock pump ay isang mekanikal na aparato na gumagamit ng centrifugal force na nabuo sa pamamagitan ng pag-ikot ng isang impeller upang maghatid ng mga likido.
Ang terminong "monoblock" ay ang pangunahing tampok na nakikilala ito mula sa tradisyonal na pang-shaft na bomba:
Ang disenyong ito ay nag-aalis ng mga kumplikadong bahagi ng transmission ng tradisyonal na mga bomba, na ginagawang mas magaan, mas compact at mahusay ang kagamitan.
Ang matatag at mahusay na operasyon ng isang centrifugal monoblock pump ay umaasa sa koordinasyon ng maraming pangunahing bahagi. Ang bawat pangunahing bahagi ay gumaganap ng sarili nitong tungkulin upang kumpletuhin ang buong proseso ng pagsipsip ng likido, presyon at pagdadala. Ang mga pangunahing bahagi at ang kanilang mga pag-andar ay ang mga sumusunod:
Bilang power core ng buong water pump, ang motor ay gumaganap ng isang mahalagang papel sa conversion ng enerhiya, mahusay na pag-convert ng elektrikal na enerhiya sa mekanikal na enerhiya, patuloy na nagtutulak sa impeller upang umikot sa mataas na bilis, na nagbibigay ng sapat na kapangyarihan para sa fluid conveyance, at nagsisilbing pundasyon para sa normal na operasyon ng kagamitan. Tinitiyak ng pinagsamang istraktura ang tumpak na pagtutugma sa pagitan ng motor at katawan ng bomba, na nagreresulta sa mas matatag na output ng kuryente.
Ang impeller ay ang pangunahing gumagalaw na bahagi na direktang kumikilos sa likido. Hinihimok ng motor upang umikot sa mataas na bilis, ito ay bumubuo ng malakas na puwersang sentripugal upang mabilis na itulak ang likido upang kumalat palabas, habang bumubuo ng isang lugar na may mababang presyon sa gitna ng impeller upang makamit ang tuluy-tuloy na pagsipsip at pagpabilis ng likido, na ginagawa itong isang pangunahing bahagi na tumutukoy sa kahusayan ng pagdadala ng tubig ng bomba.
Ang pump casing ay bumabalot sa paligid ng impeller at gumagamit ng isang volute na istraktura sa kabuuan. Ang pangunahing tungkulin nito ay upang ayusin ang direksyon ng daloy ng likido at i-convert ang enerhiya. Maaari nitong matatag na i-convert ang fluid kinetic energy na nabuo sa pamamagitan ng pag-ikot ng impeller sa fluid pressure energy, na lubos na nagpapataas ng water conveyance pressure, at gumagabay sa fluid na dumaloy nang maayos sa labasan ng tubig, na tinitiyak ang mahusay at maayos na pagdadala.
Ang pump shaft ay ang transmission hub na nagkokonekta sa motor at sa impeller. Nagtatampok ito ng pinagsama-samang disenyo ng coaxial, sabay-sabay na umiikot sa motor upang tumpak na magpadala ng kapangyarihan, tinitiyak ang matatag na bilis ng pag-ikot at pare-parehong stress ng impeller, pagpapanatili ng pare-pareho sa buong pagdadala ng likido, at pag-iwas sa pagkawala ng power transmission.
Ang mga seal ay mga pangunahing aksesorya na tinitiyak ang higpit at katatagan ng pagpapatakbo ng kagamitan, na pangunahing naka-install sa magkasanib na pagitan ng pump shaft at ng pump body. Mabisa nilang maitatatak ang mga puwang sa pagitan ng mga gumagalaw na bahagi, ganap na maiwasan ang pagtagas ng likido sa pump at pagpasok ng panlabas na alikabok at kahalumigmigan sa katawan ng bomba, protektahan ang mga panloob na bahagi ng core, mapanatili ang integridad ng pagpapatakbo ng kagamitan, at lubos na mabawasan ang posibilidad ng pagkabigo.
Ang lohika ng operasyon ng mga centrifugal monoblock pump ay simple, mature at lubos na awtomatiko, na hindi nangangailangan ng kumplikadong manual na operasyon. Ang ikot ng likido ay nakumpleto sa pamamagitan ng koordinasyon ng bahagi. Ang kumpletong proseso ng operasyon ay ang mga sumusunod:
Matapos i-on at simulan ang kagamitan, pinapatakbo ng motor ang impeller upang umikot sa mataas na bilis sa pamamagitan ng pump shaft. Ang likido sa silid ng bomba ay mabilis na umiikot kasama ang impeller at itinapon palabas sa ilalim ng pagkilos ng puwersa ng sentripugal, na bumubuo ng isang lugar ng vacuum na may mababang presyon sa gitna ng impeller. Dahil sa pagkakaiba ng presyon sa pagitan ng panlabas na presyon ng atmospera at ang lugar na may mababang presyon sa pump, ang panlabas na likido ay patuloy na sinisipsip sa gitna ng impeller mula sa pumapasok na tubig upang mapunan ang tuluy-tuloy na likido.
Kasunod nito, ang sinipsip na likido ay nakakakuha ng sapat na kinetic energy sa ilalim ng acceleration ng impeller at dumadaloy sa pump casing sa mataas na bilis. Ang volute-type na pump casing ay unti-unting nagpapaliit sa flow channel, binabawasan ang fluid flow rate, mahusay na ginagawang pressure energy ang fluid kinetic energy, at nakumpleto ang fluid pressure. Sa wakas, ang naka-pressure na high-pressure na fluid ay stably discharged mula sa saksakan ng tubig sa kahabaan ng gabay na channel ng pump casing, patuloy na pagkumpleto ng mga operasyon tulad ng supply ng tubig, sirkulasyon ng tubig at fluid conveyance.
Kung ikukumpara sa mga multistage na pump o split pump, ang mga centrifugal monoblock pump ay nagpapakita ng mga makabuluhang pakinabang sa kompetisyon sa merkado dahil sa kanilang natatanging disenyo:
Dahil pinagsama ang motor at katawan ng bomba, hindi na kailangan ng malaking base at kumplikadong pagsasaayos ng pagkakahanay, at ang lawak ng sahig nito ay mas maliit kaysa sa mga tradisyonal na pump set. Ginagawa nitong perpekto para sa residential pressure, maliliit na pabrika o modular na kagamitan na may limitadong espasyo.
Tinatanggal ng direktang konektadong istraktura ang pagkawala ng enerhiya mula sa belt drive o long-shaft drive, at halos 100% ng kapangyarihan ng motor ay maaaring maipadala sa impeller. Ang mataas na kahusayan sa paghahatid na ito ay nangangahulugan na ang monoblock pump ay makakatipid ng malaking gastos sa kuryente sa ilalim ng parehong rate ng daloy.
Ang mas kaunting mga bahagi ay nangangahulugan ng mas kaunting mga punto ng pagkabigo. Walang mga kumplikadong isyu sa pagkakahanay ng coupling o mga naisusuot na sinturon. Ang pang-araw-araw na pagpapanatili ay karaniwang nangangailangan lamang ng pagsuri sa mga seal at bearings, na lubos na nakakabawas sa downtime at mga gastos sa pagpapanatili.
Sa pamamagitan ng pagpapalit ng mga materyales (tulad ng hindi kinakalawang na asero, cast iron) at mga uri ng seal, ang mga monoblock pump ay maaaring humawak ng iba't ibang media. Ang mga kaukulang modelo ay magagamit para sa malinis na tubig mula sa gripo, mga nakakaagnas na kemikal at slurries na naglalaman ng mga trace particle.
Ang mga monoblock pump ay mahusay na gumaganap sa parehong paunang gastos sa pagkuha at pangmatagalang gastos sa pagpapatakbo. Ang kanilang standardized na proseso ng produksyon ay ginagawang abot-kaya ang presyo, habang ang mababang pagkonsumo ng enerhiya at mababang antas ng pagpapanatili ay higit na nagpapabuti sa return on investment.
Sa konklusyon, ang centrifugal monoblock pump ay isang integrated fluid conveyance equipment na may compact structure, stable performance, high efficiency at energy saving. Sa pamamagitan ng pinagsama-samang disenyo ng motor at pump body, perpektong nireresolba nito ang mga pang-industriyang sakit na punto ng tradisyonal na mga centrifugal pump tulad ng masalimuot na pag-install, mataas na pagkonsumo ng enerhiya, mahirap na pagpapanatili at malaking espasyo, na ginagawa itong isang pangunahing uri ng bomba na may mataas na gastos sa pagganap at pagiging praktikal sa kasalukuyan. Ang Teffiko ay malalim na nakikibahagi sa larangan ng fluid conveyance equipment sa loob ng maraming taon, mahigpit na kinokontrol ang teknolohiya ng kagamitan at mga pamantayan ng pagganap, at nagbibigay ng mga global na user ng matatag, matibay, matipid sa enerhiya at mababang maintenance na mga solusyon sa centrifugal pump. Para sa higit pang impormasyon sa mga parameter ng produkto, mga plano sa pagpili at mga naka-customize na serbisyo, pakibisita ang opisyal na website:www.teffiko.com
