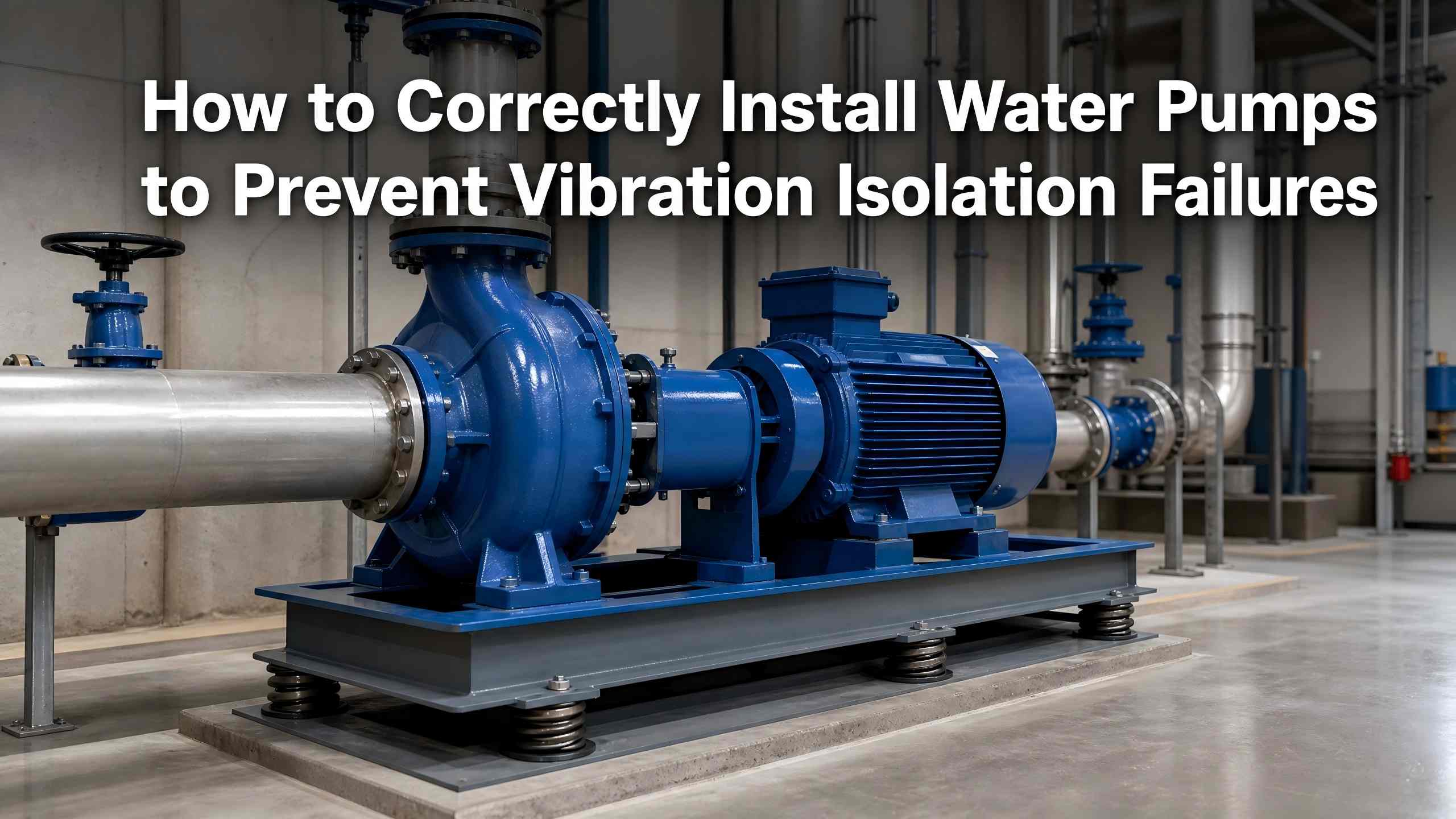

Bomba ng tubigAng panginginig ng boses, ingay, pag-alog ng pipeline at resonance ng gusali ay pangunahing sanhi ng substandard na pag-install at pagkabigo sa paghihiwalay ng vibration. Ang paghihiwalay ng vibration ay isang pangunahing proseso ng pag-install sa halip na isang opsyonal na hakbang sa pagbabawas ng ingay. Ang karaniwang pag-install ay epektibong hinaharangan ang pagpapadala ng vibration sa pagitan ng mga pump, pipeline at istruktura ng gusali, pag-iwas sa pag-crack ng pipeline at structural resonance, pagpapahaba ng buhay ng serbisyo ng pump at pagtiyak ng matatag na operasyon ng sistema ng supply ng tubig.
Binubuod ng artikulong ito ang standardized water pump vibration isolation installation practices, sumasaklaw sa pagtatayo ng pundasyon, vibration isolation component layout, pipeline treatment at acceptance, na naaangkop sa karamihan ng centrifugal pump at circulating pump.
Mechanical vibration ng operatingmga bomba ng tubigay hindi maiiwasan. Karamihan sa mga pagkabigo sa paghihiwalay ay nagmumula sa limang karaniwang mga error sa pag-install:
- Matibay na koneksyon: Ang ganap na naayos na mga base ng bomba, mga pundasyon at mga pipeline ay nag-aalis ng vibration buffering space at nagiging sanhi ng pangkalahatang resonance.
- Hindi pamantayang pag-install ng isolator: Asymmetric na layout at hindi pantay na compression deformation ay humantong sa lokal na hard contact at mahinang pagganap ng paghihiwalay.
- Tension stress ng pipeline: Hinihila ng mga matibay na koneksyon sa pipeline ang pump unit at pinalakas ang operating vibration upang ma-trigger ang pangalawang resonance.
- Hindi magandang pagkakagawa ng pundasyon: Ang kulang sa timbang, hindi pantay o hindi matatag na mga pundasyon ay nagdudulot ng center offset at patuloy na pagyanig.
- Abnormal na paggamit ng isolator: Ang mga halo-halong detalye ng pad, labis na mga layer o corrosive contact ay humantong sa napaaga na pagkasira ng bahagi.
Ang kwalipikadong vibration isolation ay umaasa sa flexible isolation, na nagbibigay-daan sa pump unit na gumana sa isang elastically suspended state na may pare-parehong stress sa bahagi.
Ang isang kwalipikadong pundasyon ay ang premise ng epektibong paghihiwalay ng vibration.
Sukat at timbang:Magpatibay ng mga kongkretong inertia na pundasyon o mga base ng bakal na may 1-2 beses na bigat ng yunit ng bomba. Ang base ay ganap na sumasakop sa pump foot na may pinakamababang 100mm margin sa bawat panig. Ang mga pump na naka-mount sa sahig ay nangangailangan ng mas makapal, mas mabibigat na pundasyon upang mabawasan ang feedback ng structural vibration.
Flatness at lakas:Ang lakas ng kongkretong pundasyon ay dapat umabot sa C25 o mas mataas. Ang pangalawang grouting concrete ay dapat na mas malakas kaysa sa base concrete. Tiyakin ang patag, walang basag na ibabaw na may nakareserbang mga slope ng drainage upang maprotektahan ang mga isolator mula sa paglubog ng tubig.
Mga panuntunan ng anchor bolt:Patayong i-embed ang mga bolts na may mga spring washer upang maiwasan ang pagluwag at pagkahilig. Huwag kailanman piliting i-distort ang pump unit sa panahon ng fixation para maiwasan ang high-frequency vibration.
Direktang tinutukoy ng standard na layout ng isolator ang kahusayan sa paghihiwalay ng vibration.
Pangkalahatang layout:Ayusin ang lahat ng mga isolator nang simetriko sa gitnang axis ng pump. Ang mga four-point na layout ay gumagamit ng clockwise o counterclockwise na unipormeng pagkakalagay. Para sa anim na puntong suporta, mag-install ng apat na pad sa mga base na sulok at dalawa sa mahabang gilid upang matiyak ang pare-parehong pagpapapangit ng compression. Ang mga gilid ng isolator ay hindi dapat lumampas sa hanay ng inertia block.
Pag-install ng pahalang na bomba:Gumamit ng rubber pad o damping spring isolator. Walang kinakailangang pagbubuklod o mahigpit na pag-aayos; Ang self-weight compaction ay nagbibigay ng maaasahang nababaluktot na buffering.
Pag-install ng patayong bomba:Lagyan ng nakaangkla ang mga isolator ng goma na may mga baseng bakal na naayos ng mga spring washer bolts, pagkatapos ay i-angkla sa sahig upang maalis ang patayong pagyanig.
Multi-layer pad assembly:Max limang layer para sa hindi sapat na single-layer isolation. Gumamit ng magkaparehong pad na pinaghihiwalay ng ≥4mm galvanized steel plates (10mm oversized bawat gilid) na may staggered layers at adhesive bonding.
Inspeksyon at proteksyon:Suriin ang hitsura ng bahagi at mga limitasyon ng compression bago i-install. Ilayo ang mga isolator sa mga acid, alkalis at mga organikong solvent upang maiwasan ang pagtanda ng goma.
Ang matibay na koneksyon sa pipeline ay isang pangunahing sanhi ng natitirang vibration.
Mag-install ng rubber flexible joints sa pump inlet at outlet para maputol ang matibay na vibration transmission.
Magdagdag ng vibration isolation gasket sa pipeline support at hanger, at i-seal ang mga puwang na tumatagos sa dingding gamit ang rock wool upang harangan ang structural conduction.
I-align nang natural ang mga pipeline nang walang sapilitang butt joint para maiwasan ang mga isolators na nagpapa-deform ng tension stress.
I-verify ang pagganap ng paghihiwalay bago ang opisyal na operasyon:
- Visual check: Walang isolator offset, deformation o corrosion; qualified ang levelness ng unit.
- Manu-manong pagsusuri: Walang halatang nanginginig ang unit o maluwag na bolts.
- No-load test: 3–5 minuto ng stable na operasyon nang walang abnormal na vibration o ingay.
- Pagsusuri sa pag-load: Walang pag-alog ng pipeline o pagbubuo ng resonance sa ilalim ng working pressure.
- Asymmetric na pagkakalagay ng isolator na nagdudulot ng hindi pantay na stress at resonance
- Mga pundasyong kulang sa timbang na humahantong sa hindi matatag na operasyon
- Nawawalang pipeline flexible joints na nagdudulot ng pangalawang vibration
- Hindi secure na anchor bolts na nagpapalitaw ng unit offset
- Matibay na pag-aayos ng mga pahalang na pump isolator na nagpapawalang-bisa sa buffering
- Non-standard na multi-layer pad assembly na binabawasan ang isolation effect
- Kinakaing unti-unting pagdikit na humahantong sa maagang pagtanda ng goma
Ang epektibong paghihiwalay ng vibration ng pump ay nakasalalay sa standardized flexible installation. Sundin ang layout ng simetriko na isolator, matatag na pagtatayo ng pundasyon at mga panuntunan sa koneksyon ng pipeline na walang stress. Ang karaniwang operasyon ay nag-aalis ng mga problema sa vibration at resonance, tinitiyak ang pangmatagalang katatagan ng pump at binabawasan ang pang-araw-araw na gastos sa pagpapanatili.
-
