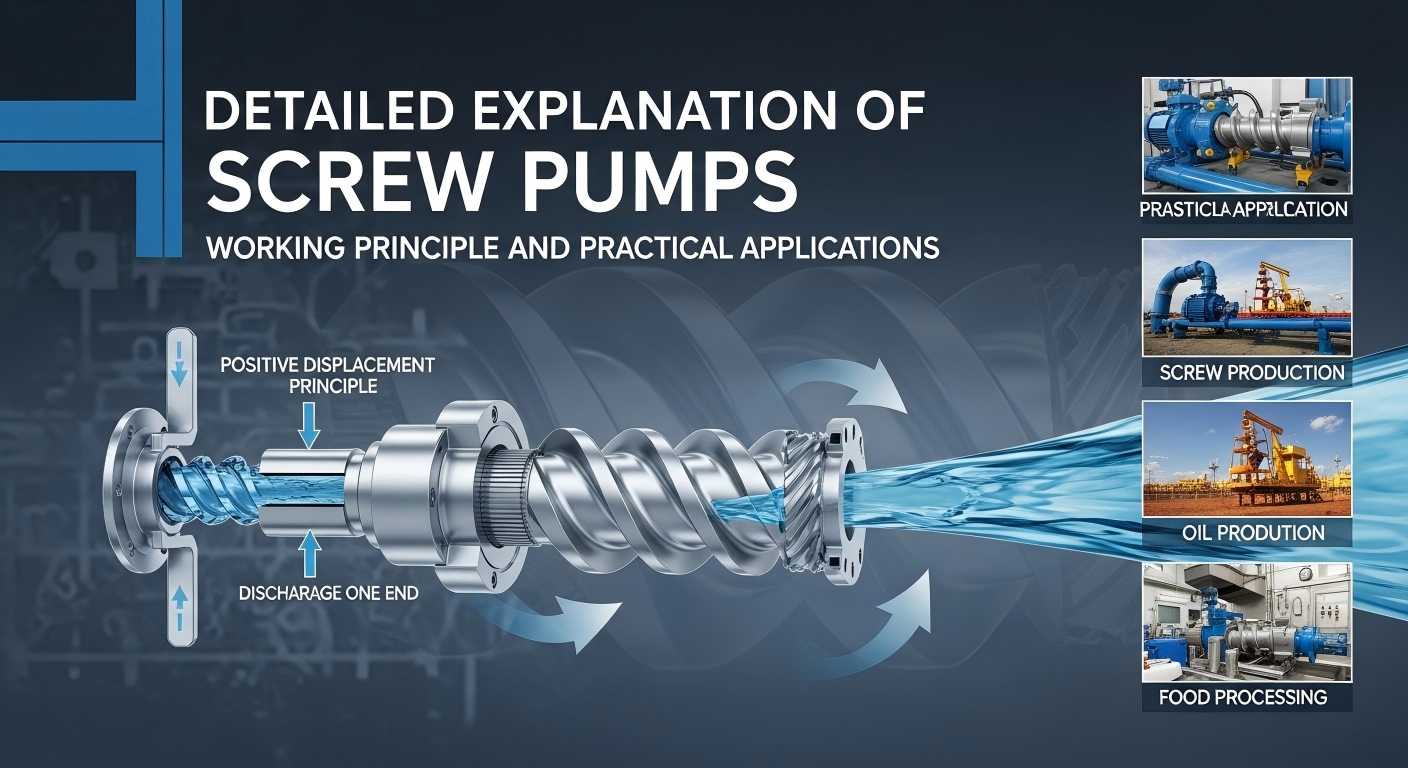

Detalyadong Paliwanag ng Screw Pumps

Prinsipyo sa Paggawa at Mga Praktikal na Aplikasyon

Mga screw pumpay isa sa mga pinakaluma at pinaka-maaasahang positive displacement pump na teknolohiya sa industriyal na fluid handling sector. Ang kanilang buong hanay ng produkto, kabilang ang single-screw, twin-screw, at triple-screw pump, ay malawakang ginagamit sa langis at gas, kemikal, dagat, at iba pang industriya. Ang mga pump na ito ay nakakuha ng pandaigdigang pagkilala sa customer para sa kanilang maaasahang pagganap at mga customized na solusyon. Sa kabila ng kanilang simpleng istraktura, maraming mga inhinyero ang kulang sa masusing pag-unawa sa kanilang prinsipyo sa pagtatrabaho at mga aplikasyon sa pagpili. Ang artikulong ito ay nagbibigay ng detalyadong paliwanag batay saTEFFIKOkasanayan sa engineering upang suportahan ang mga desisyon sa pagpili ng kagamitan at i-maximize ang pinakamainam na pagganap ng mga screw pump.

Prinsipyo ng Paggawa ng mga Screw Pump

Ang core ng isang screw pump ay ang maghatid ng fluid sa kahabaan ng axis ng isa o higit pang umiikot na turnilyo. Kapag ang mga turnilyo ay umiikot, ang helical na istraktura ay bumubuo ng mga selyadong silid na lumilipat mula sa suction port patungo sa discharge port. Ang bawat pag-ikot ay nakakakuha ng isang nakapirming dami ng likido at itinutulak ito pasulong.

Ang pangunahing bentahe nito ay walang pulso na daloy. Hindi tulad ng mga centrifugal pump na nagdadala ng fluid sa pamamagitan ng kinetic energy, ang mga screw pump ay naghahatid ng halos pare-parehong daloy, na mahalaga para sa mga application na sensitibo sa proseso gaya ng mga lubrication system, hydraulic drive, at precision metering.

Mga Istraktura ng Single-Screw, Twin-Screw at Triple-Screw

• Single-screw pump(cavity pump)gumagana sa isang umiikot na rotor at isang nakapirming goma stator. Ang istraktura ng tornilyo ay bumubuo ng maraming tuluy-tuloy na silid na nagtutulak ng likido mula sa suction port patungo sa discharge port. Ito ay angkop para sa high-viscosity at shear-sensitive na likido ngunit may mga limitasyon sa bilis ng pag-ikot at paglaban sa temperatura.
• Twin-screw pumpgumagamit ng dalawang intermeshing, counter-rotating na turnilyo. Kakayanin nito ang mga high-viscosity at semi-volatile fluid, gumagana sa mas mataas na bilis kaysa sa single-screw pump, at malawakang ginagamit sa transportasyon ng pipeline ng krudo, pagpapakain ng krudo sa refinery, at hydraulic system.
• Triple-screw pumpay binubuo ng isang driving screw at dalawang driven screws. Ang meshing ng driving screw thread na may driven screws ay bumubuo ng mga sealed chamber, na nag-aalok ng mas mataas na presyon at mas mahusay na kahusayan. Ito ay angkop para sa malinis, pampadulas na likido tulad ng hydraulic oil at fuel oil.

Mga Pangunahing Kalamangan Kumpara sa Centrifugal Pumps

• Malakas na kakayahan sa self-priming:Maaaring umabot ng higit sa 6 na metro ang pag-angat ng pagsipsip, walang karagdagang kagamitan sa pag-priming ang kailangan, mabilis ang pagsisimula, at umaangkop ito sa mababang antas ng likido at madalas na mga senaryo ng pagsisimula.
• Naaangkop sa high-viscosity media:Kung mas mataas ang medium viscosity, mas matatag ang conveying performance, na halos hindi makamit ng mga centrifugal pump.
• Low-shear conveyance:Ang likido ay naihatid nang maayos sa direksyon ng axial nang walang turbulence, na angkop para sa mga emulsion at suspension, at epektibong pinoprotektahan ang shear-sensitive na media.
• Matatag na rate ng daloy:Walang pressure pulsation, binabawasan ang stress ng pipeline, pinapatakbo nang may mas mababang ingay, at tinitiyak ang matatag na proseso ng produksyon.
• Bi-directional na operasyon:Ang likido ay maaaring maihatid nang baligtad sa pamamagitan ng pagbabago sa direksyon ng pag-ikot ng mga turnilyo, na nag-aalok ng flexibility para sa higit pang mga pang-industriyang sitwasyon.

Mga Karaniwang Lugar ng Aplikasyon

• Industriya ng langis at gas:Transportasyon ng krudo, presyon ng pipeline, supply ng langis ng gasolina.
• Hydraulic system:Mga pang-industriya na pagpindot, mobile na kagamitan, mga marine steering gear.
• Mga sistema ng pagpapadulas:Gearbox, compressor, at steam turbine lubrication - iniiwasan ng pulse-free conveying feature ang mga pagbabago-bago ng presyon sa mga sistema ng lubrication at pinahaba ang buhay ng serbisyo ng kagamitan.
• Industriya ng pagpino:Aspalto, natitirang langis, at polymer na transportasyon.
• Industriya ng kemikal:Transportasyon ng resin, adhesive, at printing ink – pinoprotektahan ng low-shear conveyance ang mga medium na katangian, pinipigilan ang pagkasira ng produkto, at umaangkop sa corrosive at high-viscosity media.
• Sektor ng dagat:Deck machinery, engine lubrication, ballast system – Ang TEFFIKO screw pump ay umaangkop sa kumplikadong marine working conditions, lumalaban sa vibration at impact, at tinitiyak ang kaligtasan ng nabigasyon.

Saklaw ng Kundisyon ng Operating

Ang mga screw pump ay pinakamahusay na gumaganap sa loob ng mga partikular na hanay ng parameter. Ang pinakamainam na kondisyon ng operating ay ang mga sumusunod:

• Bilis ng pag-ikot:1000–3600 rpm para sa twin/triple-screw pump; 300–1800 rpm para sa single-screw pump (mas mababang bilis).
• Lagkit:Ang pinakamainam na naaangkop na lagkit ay karaniwang 10–1000 cSt; available din ang mga disenyo para sa mas mababa o mas mataas na lagkit na media.
• Presyon:Ang twin/triple-screw pump ay maaaring umabot ng higit sa 200 bar; ang single-screw pump ay karaniwang mas mababa sa 20 bar.
• Temperatura:Limitado sa pamamagitan ng mga materyales sa bearing at turnilyo, ang pangkalahatang naaangkop na hanay ng temperatura ay -40℃ hanggang +300℃.

Ang operasyon na lampas sa mga kundisyon sa itaas ay magpapabilis sa pagkasira ng bahagi at maging sanhi ng pinsala.

Mga Karaniwang Mode ng Pagkabigo at Pag-iwas

• Pagsuot ng tindig:Ang mga bearings ay sumasailalim sa tuluy-tuloy na radial at axial load. Pumili ng mga bearings na may naaangkop na rate ng pagkarga at subaybayan ang temperatura.
• Pagsuot ng tornilyo:Ang mga nakasasakit na particle sa medium ay makakasira sa ibabaw ng tornilyo. Mag-install ng filter sa pasukan o gumamit ng mga turnilyo na gawa sa mga tumigas na materyales.
• Pagkasira ng dry-run:Ang mga single-screw pump na may rubber stator ay masisira kaagad sa panahon ng dry running. Nilagyan ng dry-run protection device.
• pinsala sa sobrang init:Ang mga kondisyon ng mataas na presyon at mababang daloy ay malamang na magdulot ng katamtamang pagtaas ng temperatura. Mag-install ng minimum flow recirculation o heat dissipation device.

Mga Maling Palagay na Dapat Iwasan sa Pagpili

• Huwag pumili batay sa mga curve ng performance ng malinis na tubig, dahil malaki ang epekto ng medium lagkit sa performance ng pump.
• Huwag balewalain ang Net Positive Suction Head Required (NPSHr), lalo na para sa high-viscosity media.
• Huwag pumili lamang batay sa pinakamataas na rate ng daloy; isaalang-alang ang saklaw ng regulasyon ng daloy at kahusayan ng bahagi-load.

Buod

Ang mga screw pump ay may hindi mapapalitang mga pakinabang kaysa sa mga centrifugal pump: maaari silang maghatid ng high-viscosity, lubricating, at shear-sensitive na media, nakakamit ang pulse-free conveyance, at nagtatampok ng mahusay na kakayahan sa self-priming. Ang pag-master ng kanilang mga pangunahing prinsipyo ay tumutulong sa mga inhinyero na gumawa ng mga makatwirang pagpili at maiwasan ang napaaga na pagkabigo ng kagamitan na dulot ng mga karaniwang pagkakamali. Bilang isang pandaigdigang nangungunang tatak na may 20 taon ng kadalubhasaan sa larangan ng screw pump,TEFFIKOnagbibigay ng maaasahan at mahusay na mga serbisyo sa paghahatid ng screw pump sa mga industriya sa buong mundo na may advanced na R&D na teknolohiya, mahigpit na inspeksyon ng kalidad (100% buong inspeksyon ng lahat ng produkto), buong saklaw ng saklaw ng produkto, at mga customized na solusyon. Sinusuportahan namin ang mga customer sa buong proseso mula sa paggabay sa pagpili, supply ng kagamitan hanggang sa suporta pagkatapos ng benta, pagtulong sa kanila na makamit ang mahusay at matatag na operasyon ng kagamitan at magbukas ng bagong halaga sa pang-industriyang paghawak ng likido.
